4.2 ACU-installatie
Vereisten voor plaatsing - ACU
De plaats van de installatie moet voldoen aan de volgende
vereisten:
• ACU-200, ACU-300, ACU-400 — installeer benedendeks in
een droge ruimte.
• ACU-100 — installeer beneden- of bovendeks
• beveiligd zijn tegen fysieke schade en overmatige trillingen.
• uit de buurt van een warmtebron zijn.
• uit de buurt van mogelijk brandgevaar zoals brandstofdampen
zijn.

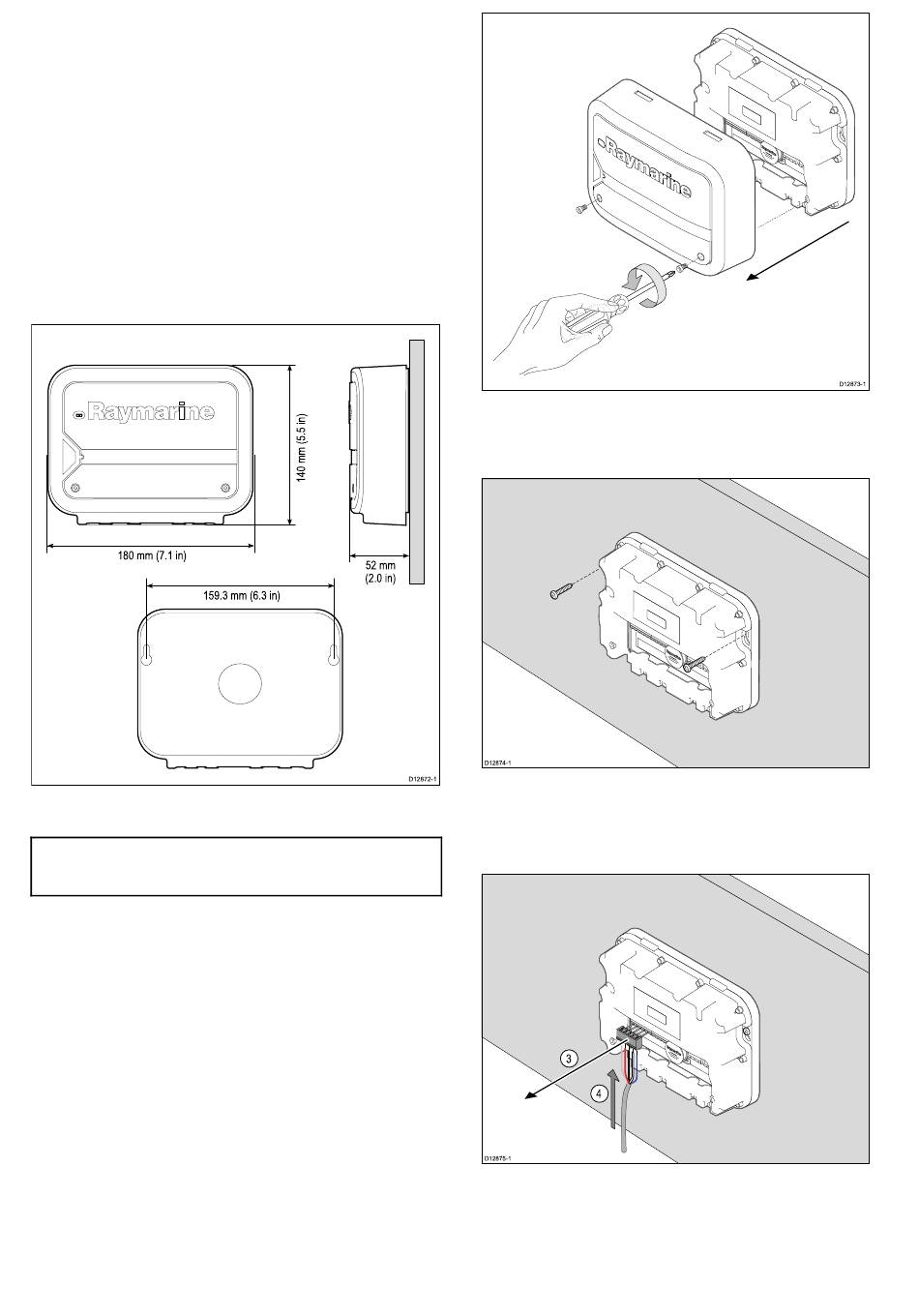

Afmetingen — ACU-100
180 mm (7.1 in)
159.3 mm (6.3 in)
De ACU-100 monteren
Belangrijk: De installatie mag alleen worden uitgevoerd
wanneer het schip op een harde ondergrond staat, of is
vastgelegd aan een ponton of ligplaats.
1. Gebruik een geschikte schroevendraaier om de schroeven
van de kap los te draaien en verwijder de kap van de ACU.
38
Nadat de kap is verwijderd kunt u bij de montagegaten van
de unit.
2. Monteer de ACU op een geschikte plaats en zet hem vast op
het montageoppervlak met de meegeleverde schroeven.
52 mm
(2.0 in)
D12874-1
D12872-1
U dient op dit moment ook de stuurautomaatbediening en de
roerstandindicator (wanneer van toepassing).
3. Om bij de schroefaansluitingen voor het aansluiten van kabels
op de ACU te kunnen verwijdert u de schroefconnectoren uit
de aansluitingen, zoals te zien is op de afbeelding hieronder:
D12875-1
4. Doe de betreffende draden van de SeaTalk
schroefaansluitingen van SeaTalk
afbeelding hierboven. Draai de schroeven vast om de draden
vast te zetten. Herhaal dit voor alle benodigde verbindingen.
5. Duw de schroefaansluitingen terug in het aansluitingenpaneel
en zorg ervoor dat ze stevig vast zitten.
ng
ng
, zoals te zien is op de
Evolution EV-1, ACU-100, ACU-200, ACU-300, ACU-400
D12873-1
-spurkabel in de
