3.1.1

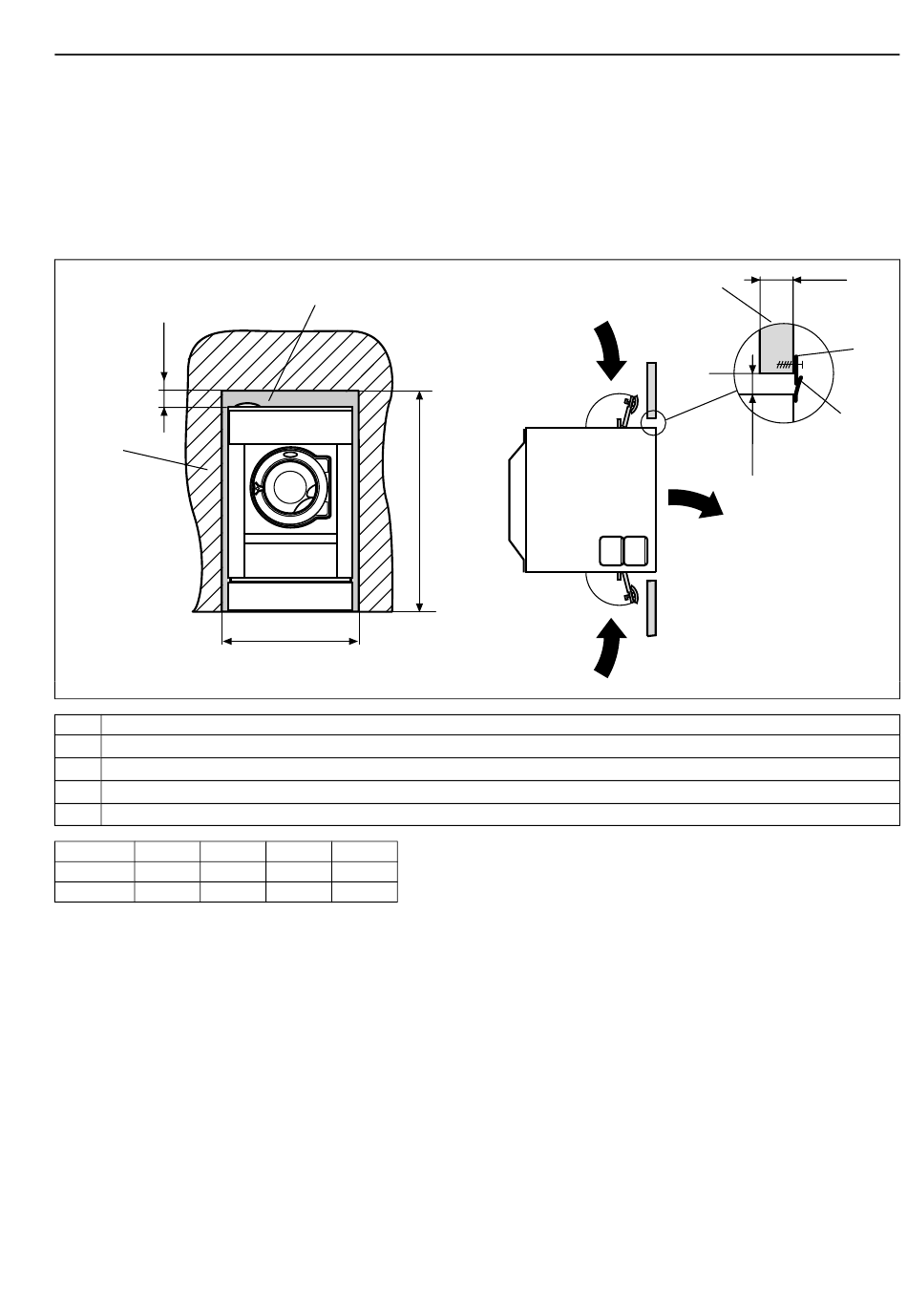

Doorvoergedeelte
Het doorvoergedeelte (3) moet worden opgebouwd vóór het installeren van de machine.
Centreer en lijn de machine uit met het doorvoergedeelte (3).
Monteer de rubber afdichting (2) in de aluminium sectie (1).
Bevestig de aluminium sectie (1) met schroeven in het doorvoergedeelte (3).
Neem aub contact op met erkend servicepersoneel als de machine in een bestaande muur van meer dan 100 mm
dik moet worden geïnstalleerd.
C
3
1
Aluminium sectie
2
Rubberafdichting
3
Doorvoergedeelte
4
Afneembaar doorvoergedeelte
5
Minimaal 70 mm, maximaal 100 mm.
mm
A
WB5130H
990
1650
WB5180H
1050
1650
Installatiehandleiding
4
A
B
C
D
150
40
150
40
B
5
3
1
2
D
fig.6822A
9
