Gebruiksaanwijzing
Correct gebruik
• Bedienen van verbruikers en visualiseren van sys-
teemtoestanden, bijv. verlichting aan/uit, dimmen,
jaloezieën omhoog/omlaag, helderheidswaarden,
temperaturen etc.
• Inbouwmontage in holle wanden of vaste wanden
binnenshuis.
Producteigenschappen
• Verlicht programmeerbaar grafisch kleurenscherm
TFT 5,7", 320x240 pixels, 4096 kleuren
• Touch-screen, bediening door vinderaanraking op
het scherm
4. Bediening

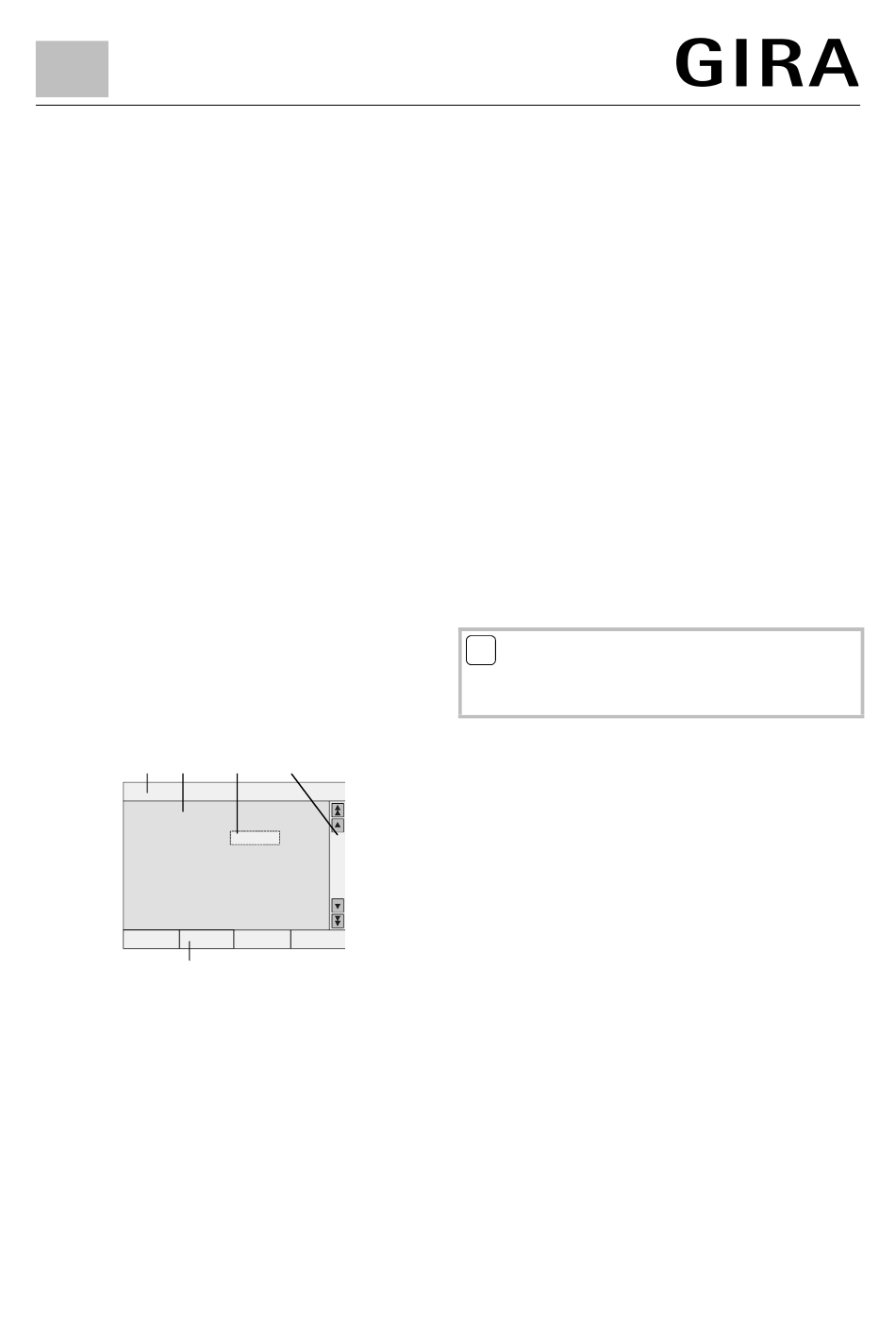

Beeldschermelementen
De functionaliteit en het verschijningsbeeld van het
scherm zijn afhankelijk van de programmering en ver-
schillen daarom per systeem. Op een schermpagina
kan worden gekozen uit statusinformatie-, bedie-
nings- of display-elementen.
(2) (3)
(6)
(2) Statusbalk
(3) Schermpagina
(4) Bedienings- of display-element
(5) Scrollbalk
(6) Functietoetsen
Aanraakgevoelig scherm
Het beeldscherm heeft een aanraakgevoelig opper-
vlak, ook wel touch screen genoemd. De bediening
van het toestel geschiedt via aanraking van het
schermoppervlak met de vinger of door middel van
speciale touch-screen-pennen (niet bijgeleverd).
InfoTerminal Touch
2
(4)
(5)
Text 1
• Inbouw horizontaal of verticaal mogelijk
• USB-interface voor snelle programmering
• Max. 1600 bedieningsfuncties, 400 displayfunctie
• Max. 50 pagina's
• Max. 24 lichtscènes met 32 actorgroepen
• Weekschakelklok met 16 tijdprogramma's met 8
schakeltijden elk
• Max. 50 storingsmeldingen, verzamelstoringmel-
ding
• Meldfunctie
• Reinigingsfunctie
• Wachtwoordbeveiligde secties
• Max. 80 logische gates, 12 multiplexers
• Comfortabele montage met magneetbevestiging
Geen puntige voorwerpen voor bediening
i
gebruiken. Het schermoppervlak kan be-
schadigd raken en de bediening belem-
merd of onmogelijk worden.
Statusbalk
Indien geprogrammeerd, is de statusbalk (2) bovenin
het scherm zichtbaar. De statusbalk kan max. tien
elementen tonen.
• event-weergave
• verzamelstoring
• waardeweergave
• datum, tijd
Schermpagina
De op de schermpagina's (3) worden bedienings- en
display-elementen (4) of afbeeldingen getoond.
Bedienings- en display-elementen (4) tonen toestan-
den, leiden naar andere pagina's of symboliseren te
besturen apparaten en functies, systeemcomponen-
ten, bijv. verlichtingen, jaloezieën, verwarmings- en
klimaatregelingsapparatuur etc.
