Ruimtecontroller-module Smart
o
Programmeermodus activeren: knop (17) indrukken en ingedrukt houden. Aansluitend
knop (18) indrukken.
De bedrijfs-LED (19) knippert snel.
o
Fysiek adres in het apparaat laden.
Bedrijfs-LED (19) keert naar de vorige toestand – UIT, AAN of langzaam knipperen – terug.
o
Fysiek adres op het apparaat aanbrengen.
o
Toepassingssoftware in het apparaat laden.
Bedieningsknoppen monteren
De bedieningsknoppen zijn als complete knoppenset beschikbaar. Afzonderlijke knoppen kun-
nen door knoppen met symbolen worden vervangen.
i De montagespin is voor de montage van de knoppen niet noodzakelijk.
Het fysieke adres is in het apparaat geladen.
o
Bedieningsknoppen in de juiste stand op het apparaat plaatsen en met een korte druk vast-
klikken.
6 Bijlage
6.1 Technische gegevens
KNX medium
Ingebruiknamemodus
Nominale spanning KNX
Opgenomen stroom KNX
Soort aansluiting KNX
Omgevingstemperatuur
Opslag-/transporttemperatuur
Beschermingsklasse
6.2 Toebehoren
Tasterset
Tastafdekking-uitbreidingsmodule, 1-voudig
Tastafdekking-uitbreidingsmodule, 2-voudig
Tastafdekking-uitbreidingsmodule, 3-voudig
Tastafdekking-uitbreidingsmodule, 4-voudig
Tasterset 1-voudig, voor uitbreiding module
Tasterset 2-voudig, voor uitbreiding module
Tasterset 3-voudig, voor uitbreiding module
Tasterset 4-voudig, voor uitbreiding module
82574803
J:0082574803

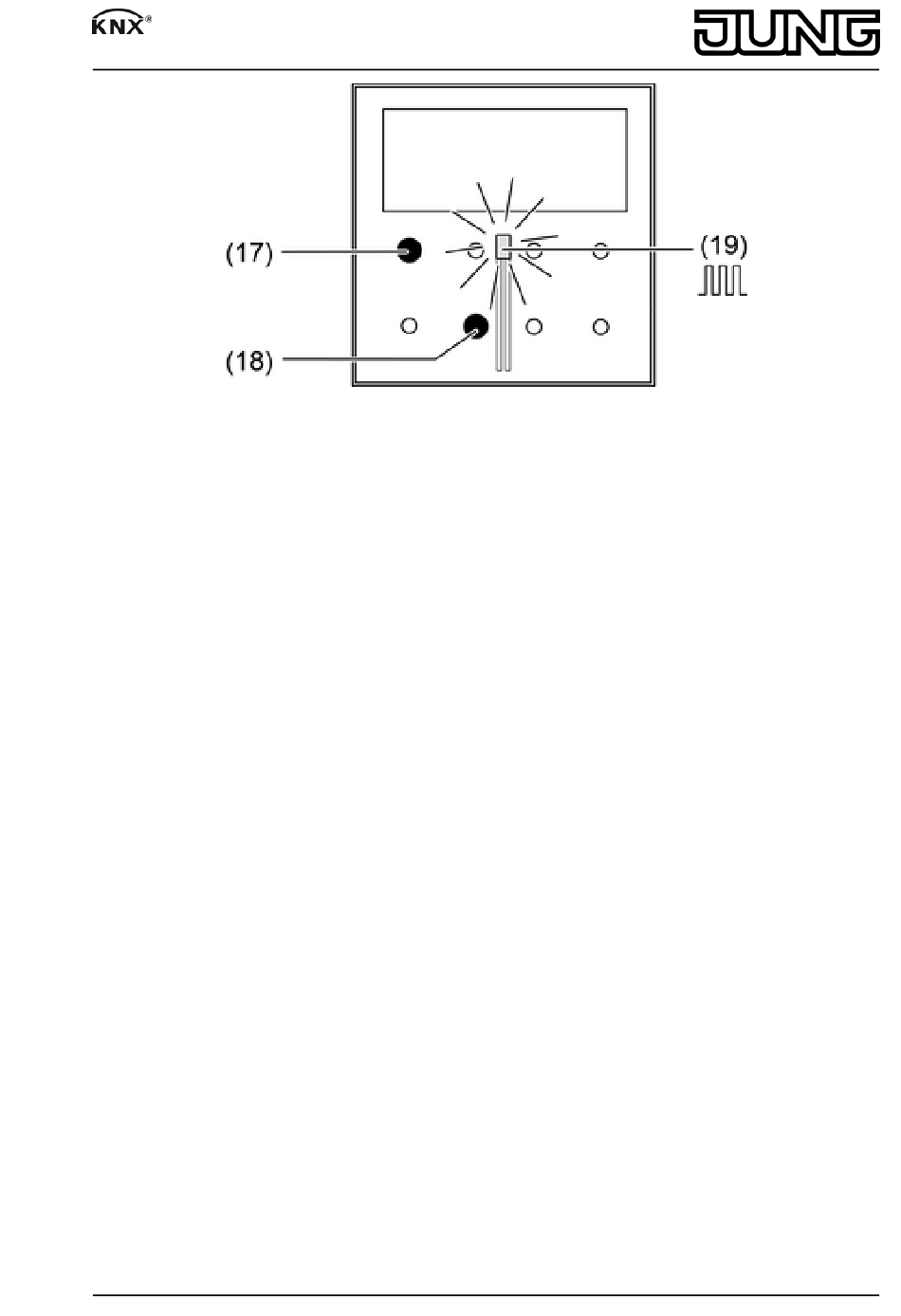

Afbeelding 4: Programmeiermodus activeren
6/7
S-modus
DC 21 ... 32 V SELV
max. 20 mA
Aansluitklem
-5 ... +45 °C
-25 ... +70 °C
Art. nr. RCD ..4092 TSA..
Art. nr. 4091 TSEM
Art. nr. 4092 TSEM
Art. nr. 4093 TSEM
Art. nr. 4094 TSEM
Art. nr. ..401 TSA..
Art. nr. ..402 TSA..
Art. nr. ..403 TSA..
Art. nr. ..404 TSA..
22.02.2013
TP1
III
