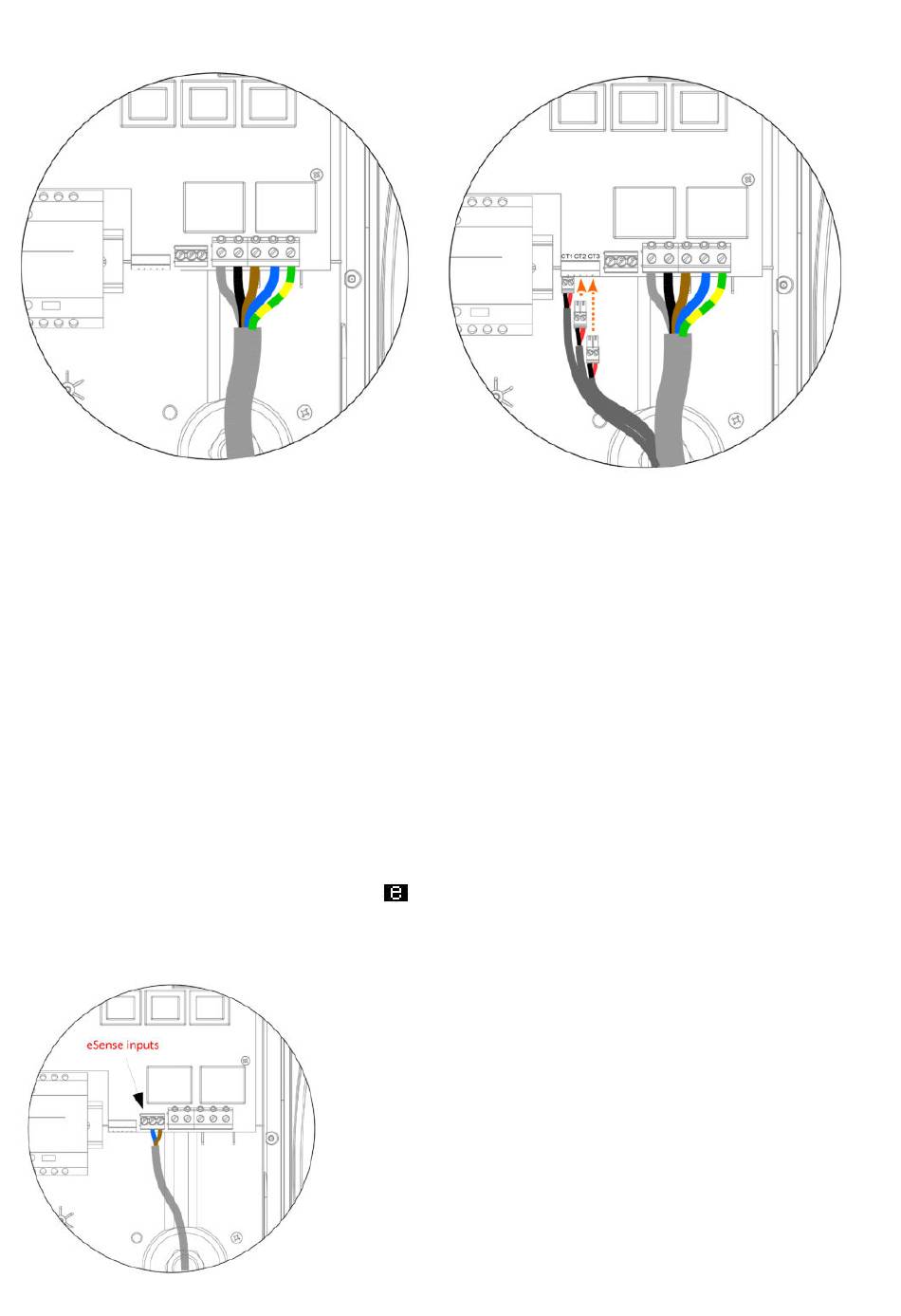

3-Fase aansluiting
Volg het bovenstaande diagram voor 3-fase-installaties zonder
een bedrade externe CT
Aarde = groen / gele ader
Neutraal = blauwe ader
Fase (L1) = Bruine ader
Fase (L2) = Zwarte ader
Fase (L3) = Grijze ader
De aanbevolen koppelinstelling voor de elektrische
klemmen is 1,2 Nm
eSense Ingang (economisch tarief)
heeft een ingang die kan worden gebruikt om de beschikbaarheid van lage tariefelektriciteit te
zappi
detecteren, dit kan worden gebruikt om de lading automatisch te verhogen in de laadmodus ECO of ECO+.
De eSENSE-ingang is elektrisch geïsoleerd en trekt effectief geen stroom, dus de kabelmaat is niet
belangrijk. Een wisselspanning tussen 100V en 260V over de L- en N-aansluitingen van de eSENSE-ingang
zorgt ervoor dat het economy-tariefsymbool
terminal hoeft niet te zijn aangesloten als u deze functie niet wilt gebruiken of geen economy-tarief hebt.
Deze eSense-functie is alleen van toepassing voor gebruikers in de UK.
Zie eSense op pagina 25 voor meer informatie over het configureren van de eSENSE-invoer.
Gebruiks- en installatie handleiding
Voor 3-fase-installaties waarbij bedraad de externe / extra CT's
vereist zijn, volgt u het bovenstaande diagram.
Positief (+) = Rood
Negatief (-) Zwart
Zie Installatie CT-sensor (pagina 35) voor meer informatie over
CT-installatie en verbinding.
op het hoofdscherm wordt weergegeven. De eSENSE
Sluit de eSense-kabels aan met behulp van het
tegenovergestelde diagram
Neutraal = blauwe kabel
Live (L1) = Bruine kabel
Het is niet nodig om de eSense-kabel te aarden, hoewel er
een aardaansluiting beschikbaar is in zappi als de gebruikte
kabel een aardedraad heeft.
34
