Infraroodstralers voor wand- of parasolmontage
Inhoudsopgave

Advertenties

Speciaal ontworpen zwenkbeugels voor wand/plafondmontage, die met de heater meegeleverd worden, zorgen voor de
correcte afstanden aan de achterkant van de heater.
De zijkanten en uiteindes van de heater dienen altijd minstens 500 mm ( 20") van de dichtstbijzijnde wand-, plafond- of andere
structuur verwijderd te zijn.

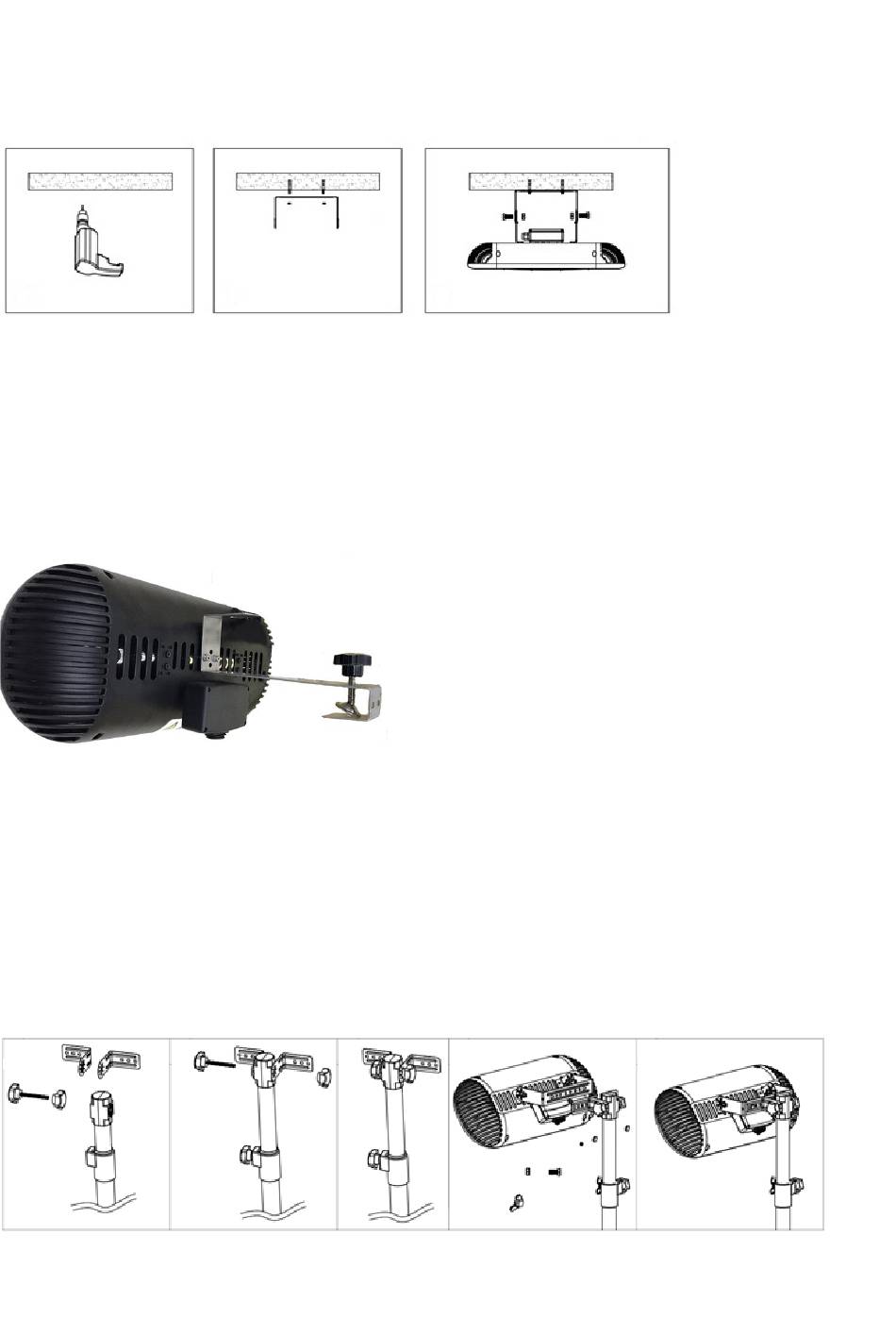

Diagram 2: beugel wand / plafondinstallatie
Gebruik een potlood om twee montagegaten op de muur / het plafond te markeren met behulp van de lange U-vormige beugel
die bij de heater als sjabloon wordt geleverd.
Boor de gaten in de muur /het plafond. Steek de meegeleverde ankerbouten in de gaten. Monteer de lange U-vormige beugel op
de draadeinden van de ankerbouten en zet stevig vast met de meegeleverde moeren en veerringen.
Bevestig de twee 'L' vormige beugels op de lange beugel en monteer de verwarming op de twee 'L' vormige beugels.

PARASOLINSTALLATIE:

Diagram 3: beugel parasolinstallatie
De extra parasolbeugel (apart verkrijgbaar) is vereist voor installatie onder een parasol.
Bevestig het grotere uiteinde van de parasolbeugel aan de achterkant van de heater en gebruik de klem aan het korte uiteinde
van de beugel om het toestel aan een rail van de parasol te bevestigen.
U kunt de parasolbeugel ook aan de bij de heater geleverde draaibeugel bevestigen als u de mogelijkheid wilt hebben om de hoek
van de heater te veranderen nadat deze op de parasol is geïnstalleerd.
Zorg er bij het monteren van de parasol voor dat al het textiel goed uit de buurt van de heater blijft en dat het niet mogelijk is om
de parasol te sluiten als de heater is ingeschakeld.

VRIJSTAANDE INSTALLATIE:

Diagram 4: beugel staanderinstallatie
De Herschel staander voor terrasverwarming ( apart verkrijgbaar ) is vereist voor vrijstaande installatie.
Bevestig eerst de bij de heater geleverde beugels en maak dan vast op de beugels aan de bovenkant van de staander.
