Proline Prosonic Flow I
Sensorhouder voor tweewegversie

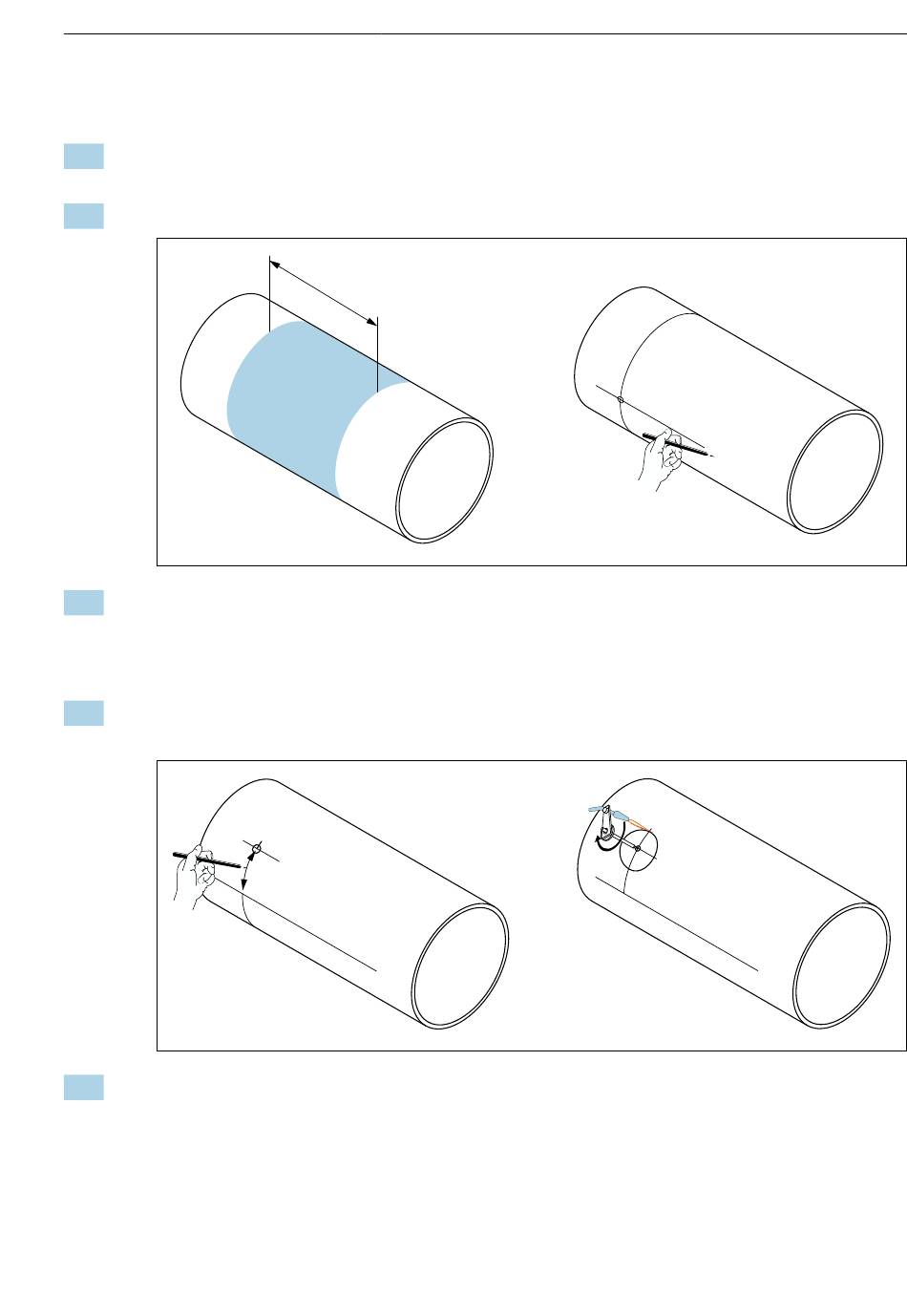

Procedure:
1.
Bepaal het montagegebied (e) op de leidingsectie (ruimte nodig op meetpunt circa 1x
leidingdiameter).
2.
Markeer de hartlijn op de meetbuis op de montagelocatie.
3.
Markeer op de montagelocatie van de sensorhouder de booglengte (b) tot één zijde van
de hartlijn. Neem circa 1/12 van de buisomtrek als maat voor de lengte van de boog.
Markeer het eerste boorgat (diameter boorgat: 81 ... 82 mm (3,19 ... 3,23 in)). maak de
hartlijn langer dan het te boren gat.
4.
Maak het eerste boorgat bijv. met een plasmasnijder. Meet de wanddikte van de
meetbuis wanneer deze nog niet bekend is.
5.
Bepaal de sensorafstand en booglengte → 14.
Endress+Hauser
e
b
Montage
A0044951
A0044957
19
