Taaldistributiesysteem
4.1.2
Signaalverwerking
Het Integrus systeem gebruikt hoogfrequente draaggolfsignalen (doorgaans 2 tot 8 MHz) om
storing met moderne lichtbronnen te voorkomen (zie hoofdstuk De footprint van de straler,
pagina 23 ). De digitale audioverwerking garandeert een constante hoge audiokwaliteit.
De signaalverwerking in de zender omvat de volgende belangrijke stappen (zie volgende
afbeelding):
1.
2.
3.
4.
5.
In de IR-ontvangers wordt het omgekeerde proces toegepast om het gemoduleerde
infraroodlicht in afzonderlijke analoge audiokanalen om te zetten.
Audio
Channel
Audio
Channel

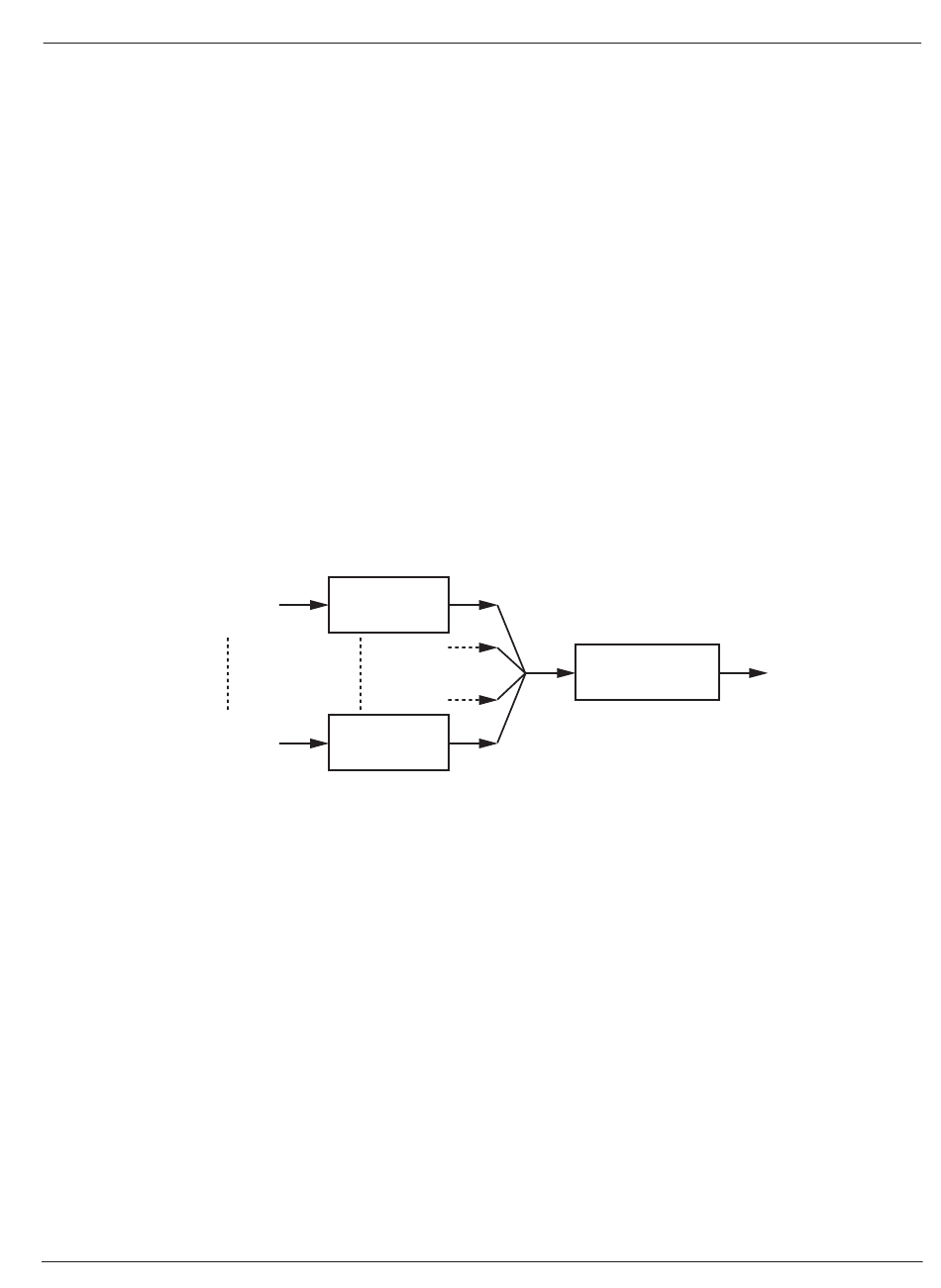

Afbeelding 4.2: Overzicht van de signaalverwerking (voor één draaggolf)
4.1.3
Kwaliteitsmodi
Het Integrus systeem kan audio in vier verschillende kwaliteitsmodi verzenden:
–
–
–
–
De standaardkwaliteitsmodus neemt minder bandbreedte in beslag en kan gebruikt worden
voor het verzenden van spraak. Muziek die in de superieure kwaliteitsmodus wordt verzonden,
benadert de kwaliteit van een cd.
Bosch Security Systems B.V.
A/D-conversie - Elk analoog audiokanaal wordt omgezet in een digitaal signaal.
Compressie - De digitale signalen worden gecomprimeerd om de hoeveelheid gegevens
te vergroten die op elke draaggolf kan worden gedistribueerd. De compressiefactor hangt
ook samen met de vereiste audiokwaliteit.
Maken van protocollen - Groepen van maximaal vier digitale signalen worden
gecombineerd in een digitale gegevensstroom. Er worden extra gegevens uit het
foutalgoritme toegevoegd. Deze gegevens worden door de ontvangers gebruikt voor het
detecteren en verhelpen van fouten.
Modulatie - Een hoogfrequent draaggolfsignaal is fasegemoduleerd met de digitale
gegevensstroom.
Straling - Er worden maximaal 8 gemoduleerde draaggolfsignalen gecombineerd en naar
de IR-stralers verzonden. Deze zetten de draaggolfsignalen om in gemoduleerd
infraroodlicht.
A/D Conversion
& Compression
4x
4x
A/D Conversion
& Compression
Mono, standaardkwaliteit, maximaal 32 kanalen
Mono, superieure kwaliteit, maximaal 16 kanalen
Stereo, standaardkwaliteit, maximaal 16 kanalen
Stereo, superieure kwaliteit, maximaal 8 kanalen
Protocol Creation
Bedieningshandleiding
Carrier (to IR Radiators)
& Modulation
Planning | nl
21
