Voor de montage van de motormodule met schake-
laar Centralis Uno RTS heeft u nodig:
- motormodule met schakelaar Centralis Uno RTS
(meegeleverd);
- opbouwkastje INTEO grijs (art nr. 9102004) of wit (art.
nr. 9102073) (niet meegeleverd);
- schroeven en pluggen voor de montage van de motor-
module met schakelaar Centralis Uno RTS (niet mee-
geleverd);
- doorvoerpijpje (niet meegeleverd);
- draadloze schakelaar Centralis RTS, handzender Telis
1/ Telis 4 of tijdklok Chronis RTS (niet meegeleverd);
- 3-aderig elektriciteitssnoer voor het aansluiten van de
motormodule met schakelaar Centralis Uno RTS op de
netspanning (niet meegeleverd).
1. MOTORSNOER DOORVOEREN
- Boor in de buitenmuur een gat voor de doorvoer van
het motorsnoer. Door het gat van buiten naar binnen
schuin omhoog te boren, voorkomt u dat er vocht via
2. OPBOUWKASTJE MONTEREN
- Bepaal de plaats van de motormodule met schake-
laar Centralis Uno RTS.
- Maak twee boorgaten voor pluggen van 5 mm.
- Maak een opening in het opbouwkastje op de plaats
waar u de draden de Centralis Uno RTS wilt binnen-

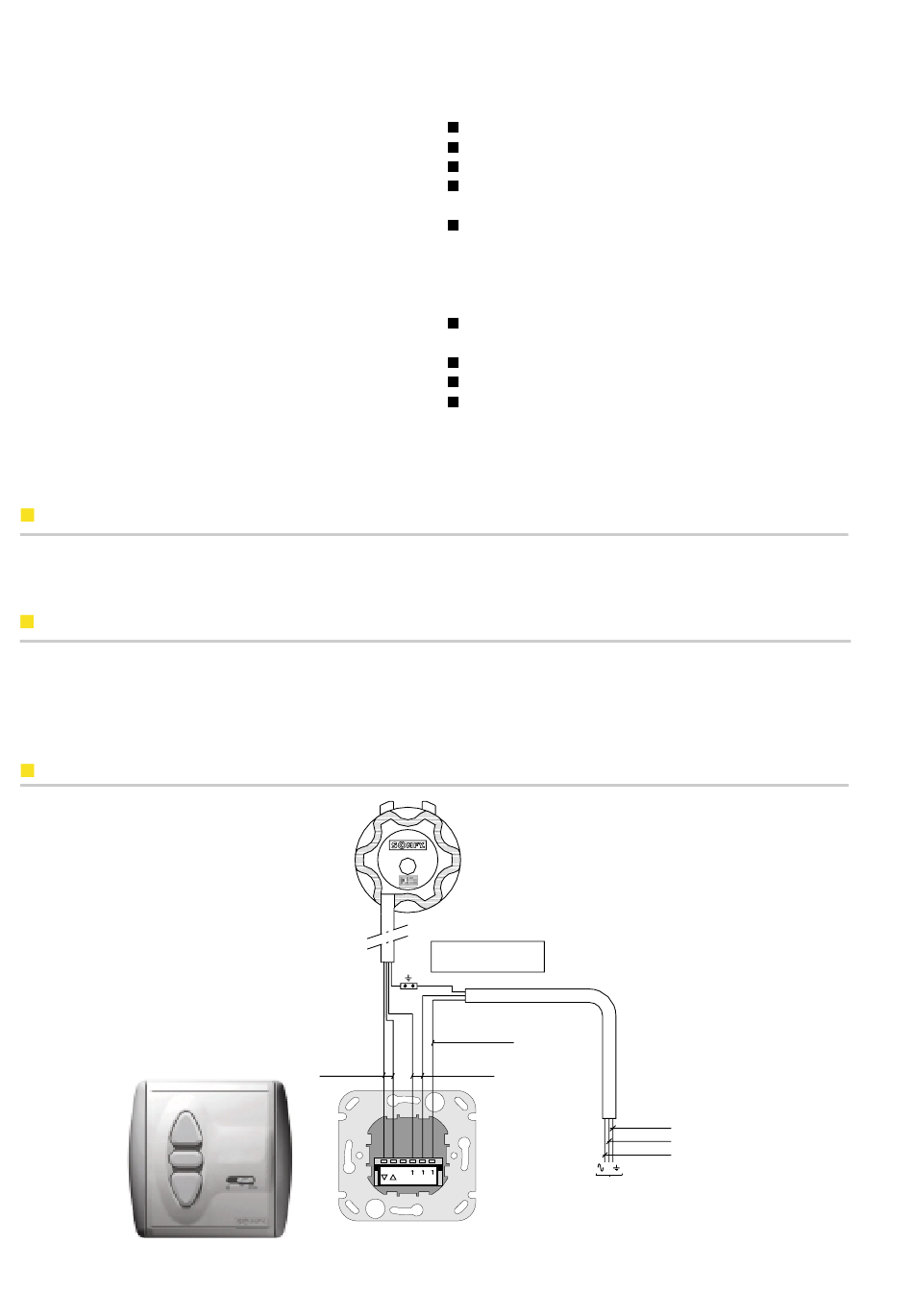

3. BUISMOTOR AANSLUITEN OP MOTORMODULE CENTRALIS UNO RTS
Voor het in werking stellen van de motormodule met
schakelaar Centralis Uno RTS moet u:
1. Motorsnoer doorvoeren;
2. Opbouwkastje monteren;
3. Buismotor aansluiten op Centralis Uno RTS;
4. Programmeren motormodule en draadloze RTS
5. Instellen tussenposities.
In deze montagehandleiding staat hoe u dat doet.
Daarnaast leest u informatie over:
6. Werking motormodule met schakelaar Centralis
7. Om rekening mee te houden;
8. Verhelpen van storingen;
9
het elektriciteitssnoer naar binnen kan lopen.
- Gebruik een doorvoerpijpje in het boorgat om bescha-
diging van het motorsnoer te voorkomen.
voeren.
- Schroef het opbouwkastje op de muur. Pluggen en
schroeven zijn niet meegeleverd.
- Houdt er rekening mee dat het opbouwkastje niet
gelijkvormig is.
BIJ VERKEERDE DRAAIRICHTING
VAN DE MOTOR DE BRUINE EN
DE ZWARTE DRAAD OMWISSELEN
BRUIN
BRUIN of ZWART
BLAUW
Achteraanzicht
schroefconnector
N
N
L
Motormodule met
geintegreerde schakelaar
Centralis Uno RTS
2
bedieningspunt;
Uno RTS;
Technische gegevens.
GEEL/GROEN
BLAUW
BRUIN
0
230 V
2
3x2,5 mm
