- Een bijproduct van de verbranding van gas en
olie is koolmonoxide. Daarom wordt
aanbevolen om een koolmonoxidedetector te
installeren.
Montage-instructies
- U mag alleen het door Schmid geleverde
uitlaatsysteem (LAS) installeren. De artikelen staan in
"Ta-belle 1: Concentrisch uitlaatsysteem" op pagina 10.
De verwijzing naar de originele Jeremias
artikelnummers is te vinden in Tabel 3 op pagina 11.
- Zorg ervoor dat het systeem correct is bevestigd.
- Gebruik alleen de meegeleverde klemmen.
- Zorg ervoor dat de afdichtingen en klemmen
correct gemonteerd zijn.
- Zorg bij het uitlijnen van het LAS-systeem voor de
best mogelijke luchttoevoer. Als dit niet mogelijk is, is
het raadzaam een andere locatie te kiezen.
- Bij het inkorten van leidingen moet u ervoor zorgen
dat u een rechte snede maakt en dat u de leidingen
netjes ontbraamt. (zie "Afb.: 3 Verkorting van een
lengte-element" op pagina 12)
- Zorg ervoor dat u de leidingen zo ver
mogelijk in de contactdozen duwt.
- Zorg ervoor dat u het LAS-systeem zonder
spanning installeert.
- Zorg ervoor dat u de maximale lengte van het
LAS niet overschrijdt.
- Het is in geen geval toegestaan om het
luchtafvoersysteem te verlijmen (bijv. siliconen,
PUR, ...).
Het uitlaatsysteem moet worden ontworpen
overeenkomstig de volgende specificaties.

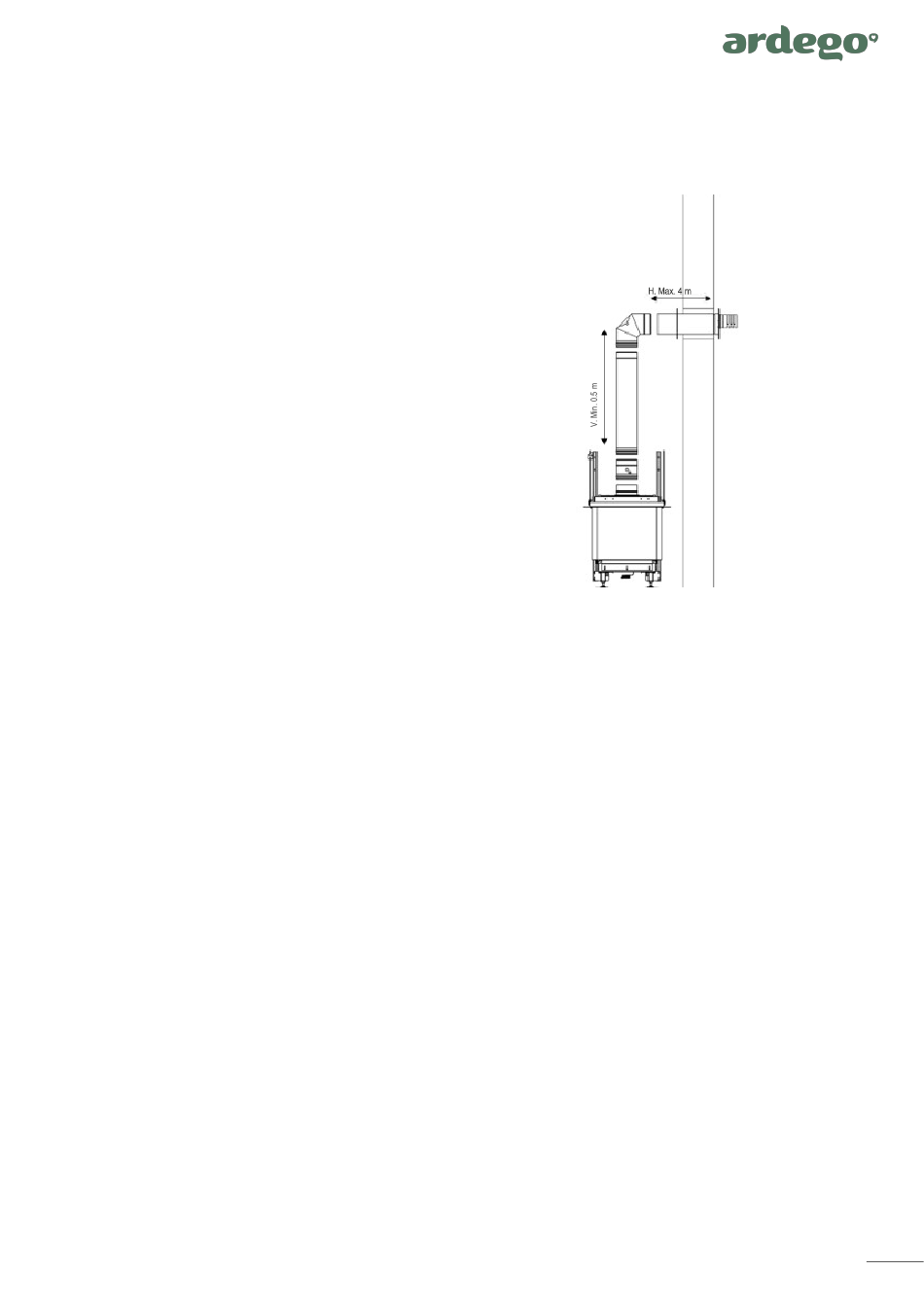

C11 Afb.01 Alles met een diameter Ardego G ||| 67/51 Ø130/200
Ø130/200
In deze opstelling moet de verticale lengte boven
het toestel minimaal 0,5 m bedragen met een
horizontale lengte van maximaal 4 m
6 6
