WAREMA KNX Weerstation
WAREMA KNX Weerstation
Art. nr. : 2035056
Bedieningshandleiding
1 Veiligheidsinstructies
Elektrische apparaten mogen alleen door een elektromonteur worden gemon
teerd en aangesloten.
Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en
aanhouden.
Deze handleiding is onderdeel van het product en moet door de eindklant worden
bewaard.
2 Constructie apparaat
82590109
2035168

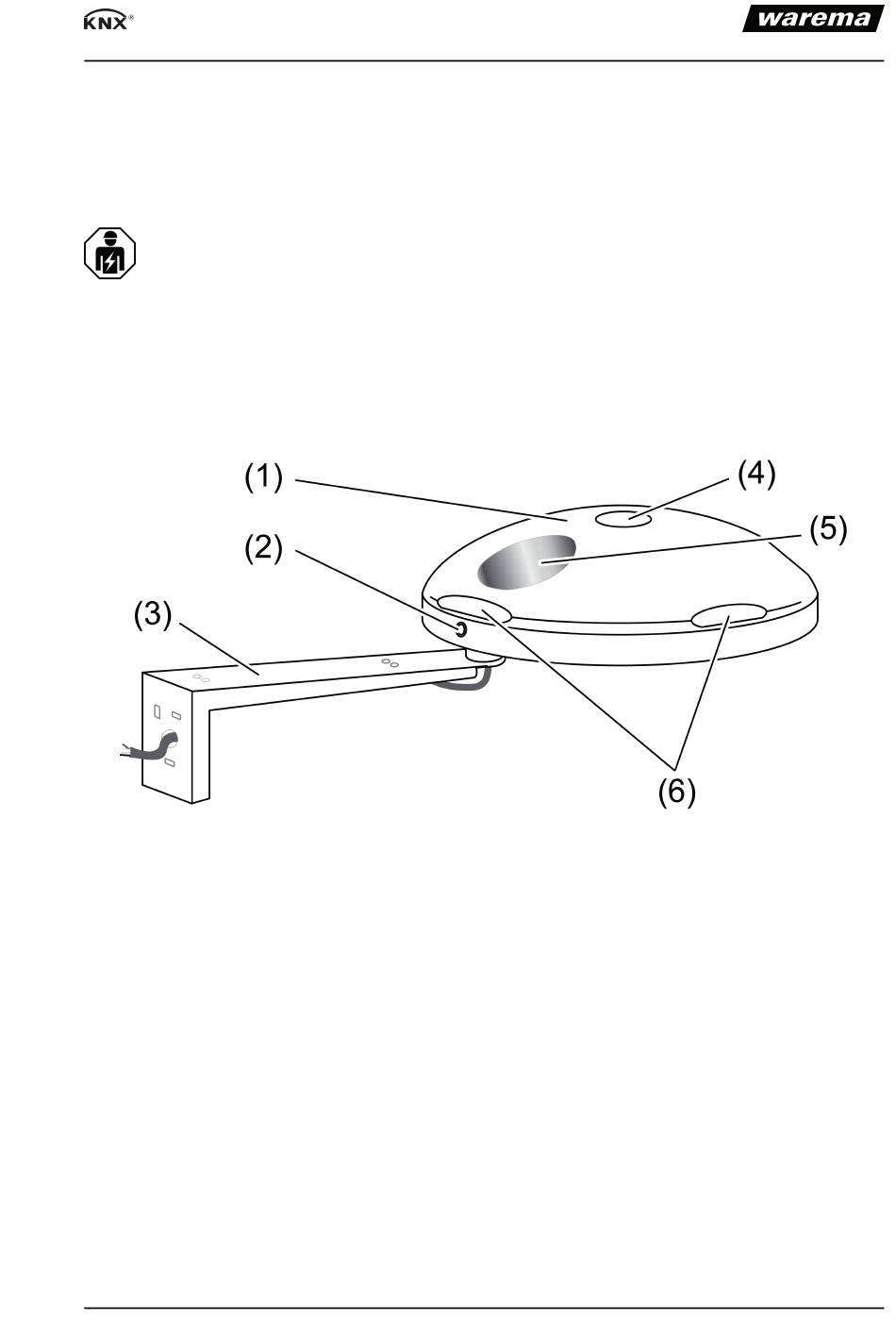

Afbeelding 1: Aanzicht
1/9
22.09.2020
