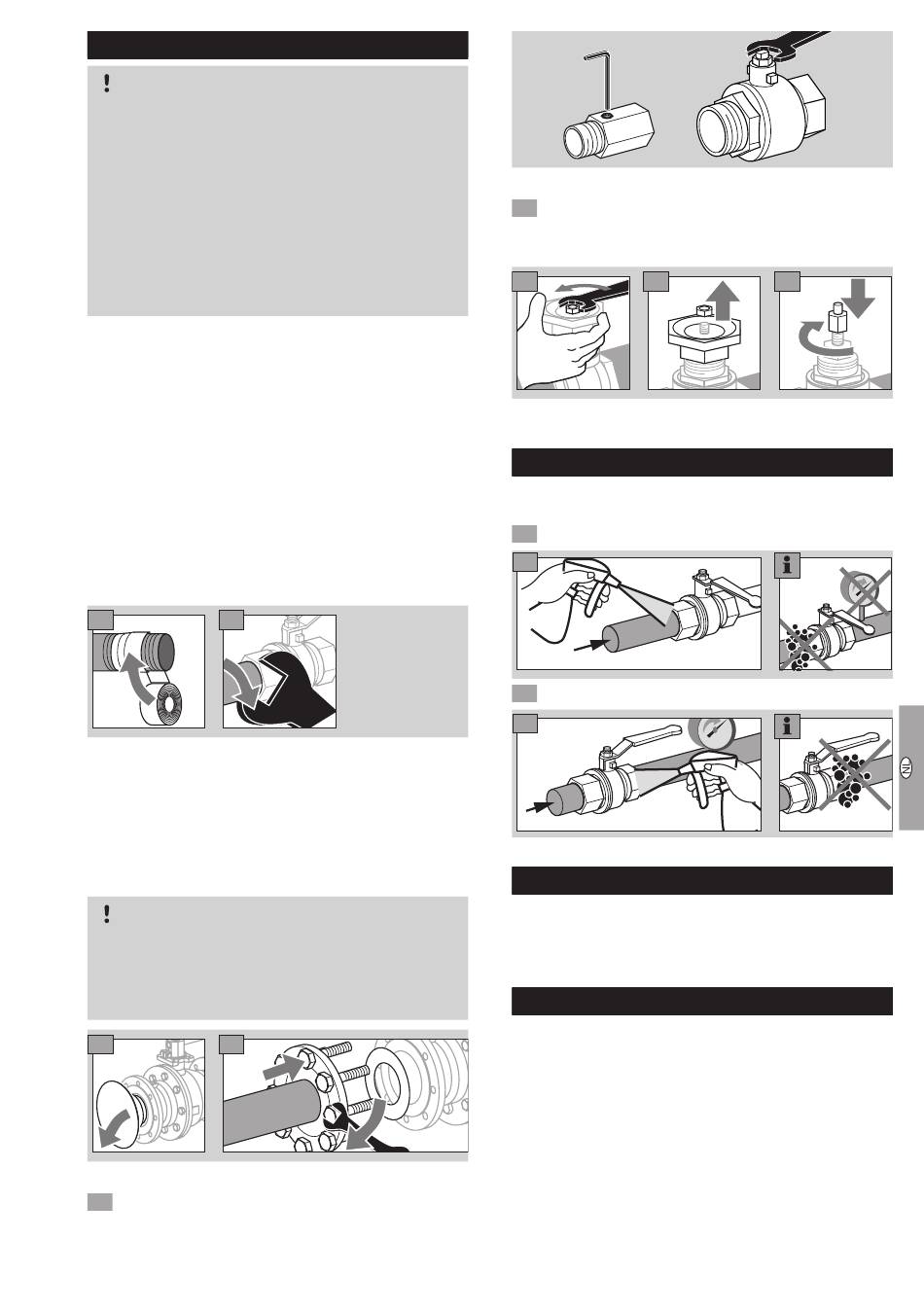

Inbouwen
OPGELET
Om ervoor te zorgen dat het apparaat bij het mon-
teren en in werking niet beschadigd raakt, moet er
op het volgende gelet worden:
–
Bij gassen, die tot condensvorming neigen,
wordt aanbevolen een condensafvoer in te
bouwen.
–
Het apparaat niet in een bankschroef klemmen.
Gevaar voor lekkage aan de buitenkant.
–
Afdichtingsmateriaal en vuil, bv. spanen, mogen
niet in de behuizing terechtkomen.
▷ De inbouwpositie en doorstroomrichting zijn
willekeurig.
▷ Het apparaat spanningsvrij in de leiding mon-
teren.
▷ Stoten en trillingen van het apparaat vermijden.
▷ Uitsluitend goedgekeurd afdichtingsmateriaal
gebruiken.
▷ Het apparaat mag de muur niet raken. Op vrije
montageruimte en vrije bediening van de hendel
letten.
AKT..R, GEHV, GEH, LEH
▷ Hendel en handwiel alleen voor het afsluiten of
instellen gebruiken.
1
2
AKT..F60G-HTB
▷ AKT..F160G-HTB voldoet aan de eis voor ver-
hoogde thermische belasting van de interne
dichtheid.
▷ Wanneer p
> 5 bar: ingangszijdig warmtebe-
u
stendige schroeven en een HTB-bestendige
flenspakking gebruiken.
OPGELET
Bij verhoogde thermische belasting op het vol-
gende letten:
–
Bij het inbouwen hittevaste afdichtingen gebrui-
ken.
1
2
GEH
Volumestroom instellen.
▷ Inbussleutel, schroevendraaier of steeksleutel
gebruiken.
LEH
Via het handwiel de volumestroom instellen.
▷ Voor het vastzetten van de instelbare hoeveelheid
lucht is een beveiligingskap bijgevoegd.
4
▷ De beveiligingskap tot de aanslag opschroeven.
Lektest
▷ Het testverloop is voor schroefdraad- en flens-
uitvoering gelijk.
Kogelkraan sluiten.
2
2
N
2
N
2
1,5 x p
u max.
1,5 x p
u max.
Kogelkraan openen.
4
4
N
2
N
2
1,5 x p
u max.
1,5 x p
u max.
Onderhoud
▷ De kranen zijn onderhoudsarm.
▷ Er wordt een jaarlijkse inspectie op goede wer-
king aanbevolen.
Technische gegevens
AKT
Media: alle gassen volgens DVGW-werkblad G 260/I
en lucht.
AKT 6 – 50R50B
Met binnendraad volgens DIN EN 10226-1.
Inlaatdruk p
:
u
voor gas p
: 5 bar,
u max.
overige media p
u max.
Temperatuurbereik:
voor gas: -20 tot +60°C,
overige media: -20 tot +180°C.
NL-3
5
6
0
0
: 16 bar.
0
0
