Nederlands-12 Frequentie-omvormers (wisselstroomaandrijving) PowerFlex 400 Snelstart
Benaming van de relaisaansluitklemmen en DIP-schakelaars
Nr. Signaal
R1
#1 relais N.O.
R2
#1 relais gedeeld
R3
#1 relais N.G.
R4
#2 relais N.O.
R5
#2 relais gedeeld
R6
#2 relais N.G.
Selectie DIP-schakelaars:
Analoge ingang (AI1 & AI2)
Analoge uitgang (AO1 & AO2)
Afvoer/Bron DIP-schakelaar

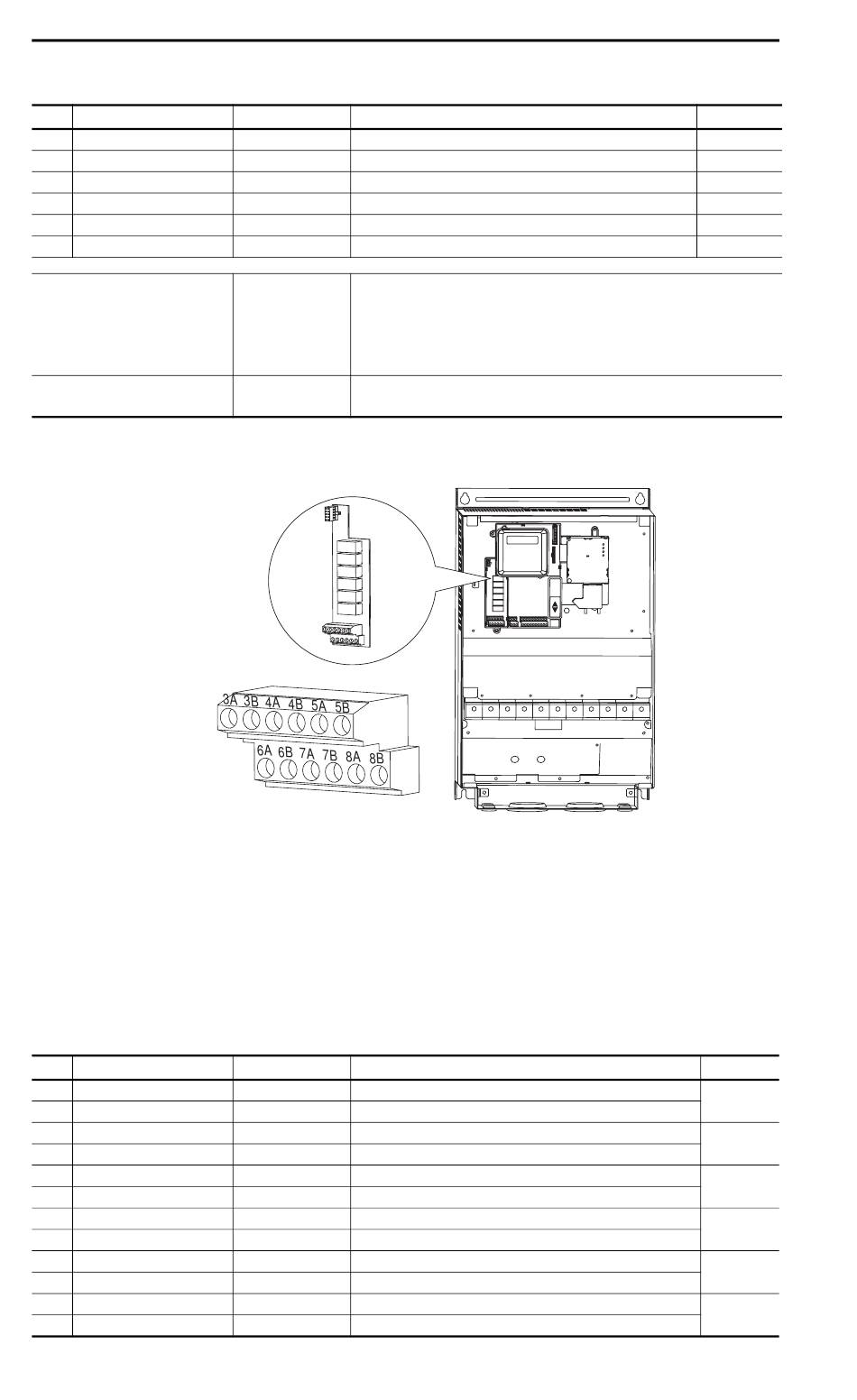

Afbeelding 4: Kaart met bijkomende relais, door de gebruiker geïnstalleerd (slechts
voor frame D, E en F))
Belangrijk: Indien u bijkomende motoren bestuurt, moet u zich ervan gewissen
Benaming van de relaisaansluitklemmen op de door de gebruiker geïnstalleerde kaart
Nr. Signaal
3A
#3 relais N.O.
3B
#3 relais gedeeld
4A
#4 relais N.O.
4B
#4 relais gedeeld
5A
#5 relais N.O.
5B
#5 relais gedeeld
6A
#6 relais N.O.
6B
#6 relais gedeeld
7A
#7 relais N.O.
7B
#7 relais gedeeld
8A
#8 relais N.O.
8B
#8 relais gedeeld
Standaard
Beschrijving
Klaar/Fout
Normaal open contact voor uitgangsrelais nr.1.
–
Gedeeld voor uitgangsrelais
Klaar/Fout
Normaal gesloten contact voor uitgangsrelais nr. 1.
Motor draait
Normaal open contact voor uitgangsrelais nr. 2.
–
Gedeeld voor uitgangsrelais
Motor draait
Normaal gesloten contact voor uitgangsrelais nr. 2.
0-10V
Zet de analoge uitgang op spanning of op stroom.De instellingen
moeten overeenstemmen: AI1 & T069 [Analoog In 1 Sel]
Bron (SRC)
De ingangen kunnen als Afvoer (SNK) of Bron (SRC) bedraad
worden via de Dip-schakelaarinstelling.
dat de bedradings- en parameterconfiguratie juist zijn voordat u de
uitgangsschakelaars bedraadt. Alle relais op de Kaart met
bijkomende relais zullen standaard bij de opstart onder spanning
komen. Een onjuiste bedradings- en parameterconfiguratie kunnen
tot slechte werking van de motoren of schade aan de aandrijving
leiden. Zie Appendix D voor nadere bijzonderheden.
Standaard
Beschrijving
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 3
–
Gedeeld contact voor uitgangsrelais nr. 3
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 4
–
Gedeeld contact voor uitgangsrelais nr. 4
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 5
–
Gedeeld contact voor uitgangsrelais nr. 5
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 6
–
Gedeeld contact voor uitgangsrelais nr. 6
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 7
–
Gedeeld contact voor uitgangsrelais nr. 7
Klaar/Fout
Normaal open contact voor uitgangsrelais nr. 8
–
Gedeeld contact voor uitgangsrelais nr. 8
AI2 & T073 [Analoog In 2 Sel]
AO1 & T082 [Analoog Out1 Sel]
AO2 & T085 [Analoog Out2 Sel]
Param.
T055
T055
T060
T060
Param.
R221
R224
R227
R230
R233
R236
