7.3.7
Maximaalthermostaat aansluiten
(Gescheiden voeding)
PE
N
L3 L2 L1
PE
7.14 Maximaalthermostaat aansluiten VWS
PE
N
L3 L2 L1
PE
7.15 Maximaalthermostaat aansluiten VWW
Legenda
Maximaalthermostaat
T
Een maximaalthermostaat (van de klant) kan als bijkomende
vloerbeschermingsinrichting aangesloten worden. De rege-
laar geeft bij uitschakeling door de maximaalthermostaat
de foutmelding 91 weer (¬ Hfdst. 11.5).
Installatiehandleiding geoTHERM 0020072959_03
PE
N
L3
L2 L1
N
L3 L2 L1
PE
N
L3
L2 L1
N
L3 L2 L1
+
230 V
50 Hz
1
T
2
N L3
PE
N
L
PE
N
L
S S
230 V
50 Hz
1
T
2
N L3
PE
N
L
PE
N
L
N

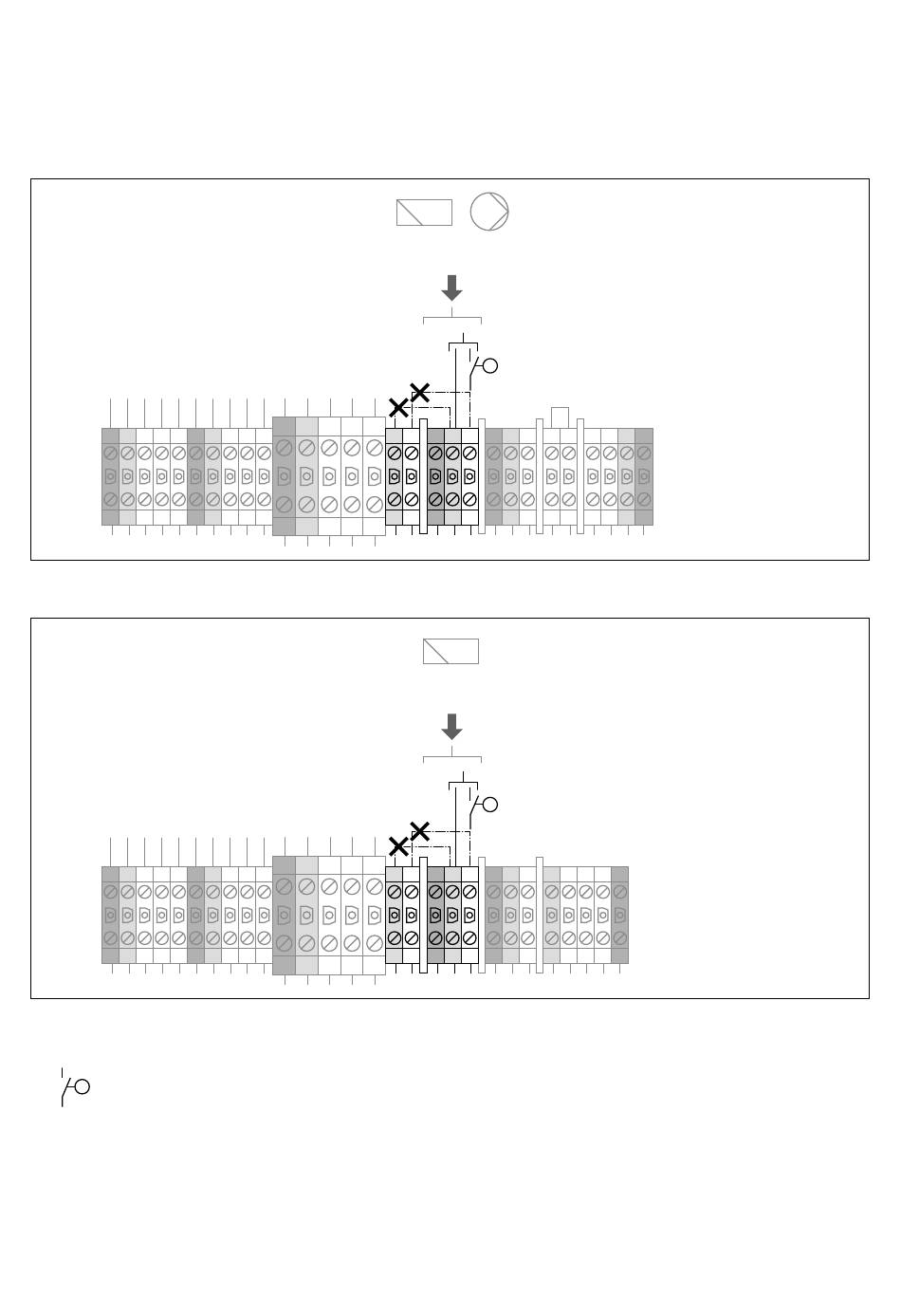

> Verwijder de overbruggingskabels (gestippelde lijnen)
(2).
> Bouw een maximaalthermostaat zo in de normale
stroomvoorziening voor de nevenverbruikers in dat hij de
stroomvoerende kabel onderbreekt.
> Sluit een maximaalthermostaat aan de klemmen (1) aan.
Elektrische installatie
1
2 N PE
L3 L2 L1
PE
7
53
