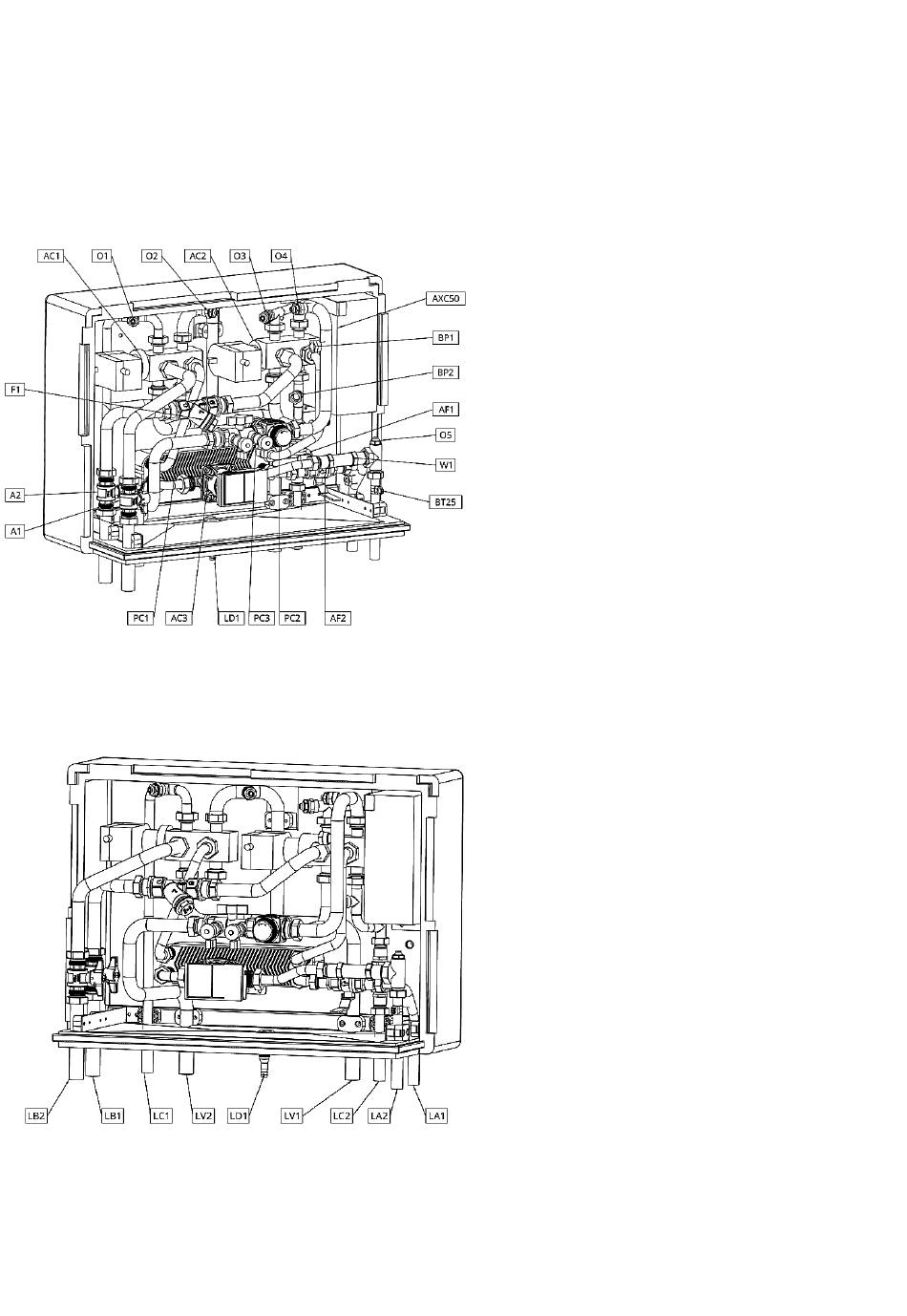

Ontwerp van de module
Lay-out en componentbenaming
van de koelmodule
Triple Solar Installatiehandleiding koelmodule CM 1.0 – NL
A1
Kogelafsluiter, bron uitgaand
A2
Kogelafsluiter, bron ingaand
AC1
Omkeerklep 1
AC2
Omkeerklep 2
AC3
Circulatiepomp, afgiftecircuit
AF1
Kogelafsluiter met filter,
condensor
AF2
Kogelafsluiter met filter,
afgiftecircuit
AXC50 Besturingsprint (aansturing)
BP1-
Aansluitpunt bypass-leiding,
BP2
expansie van tussencircuit (2x)
BT25
Temperatuursensor aanvoer,
afgiftecircuit
F1
Filter, broncircuit
O1-O5
Ontluchters (5x)
PC1
Scheidingswarmtewisselaar,
afgiftecircuit
PC2
Thermostatisch mengventiel
PC3
Vul/spoelpunt
W1
Warmtemeter (optioneel)
LA1
Afgifteleiding ingaand
LA2
Afgifteleiding uitgaand
LB1
Bronleiding ingaand
LB2
Bronleiding uitgaand
LC1
Condensorleiding uitgaand
LC2
Condensorleiding ingaand
LD1
Aansluitpunt condens-
afvoerslang
LV1
Verdamperleiding uitgaand
LV2
Verdamperleiding ingaand
5
