4 Montage van het rekenwerk
Het rekenwerk van MULTICAL® 603 kan op verschillende manieren worden gemonteerd: direct op
ULTRAFLOW® (compactmontage), of op een wand (wandmontage).
4.1 Compactmontage

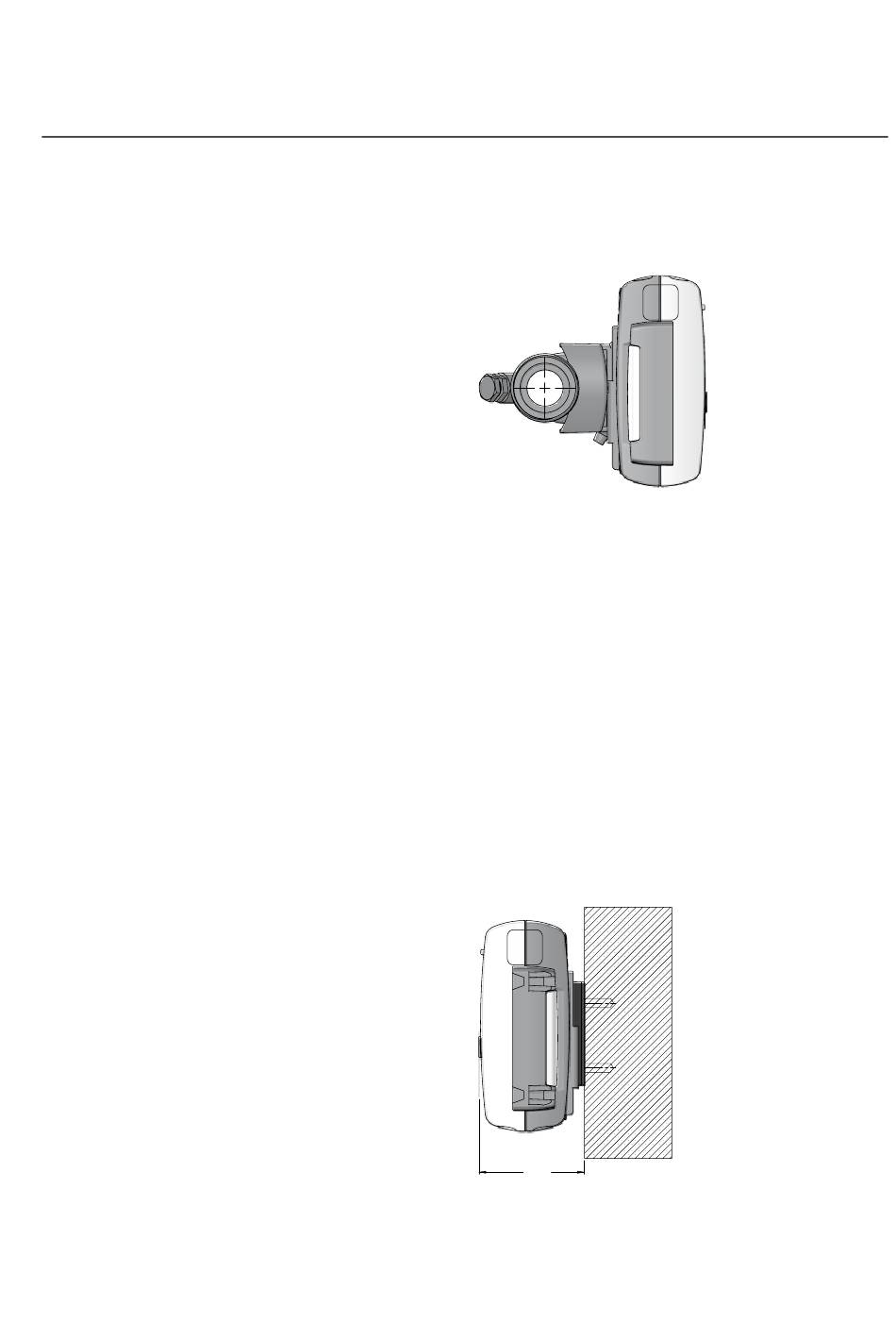

Bij compactmontage wordt het MULTICAL®-
rekenwerk direct op het ULTRAFLOW®
volumedeel gemonteerd door het rekenwerk
op de kunststof behuizing van het volumedeel
te schuiven. Na montage wordt het rekenwerk
verzegeld met behulp van zegel en zegeldraad
of door middel van een plakzegel. Indien
condensatie kan optreden (bijvoorbeeld in
koelinstallaties) dient het rekenwerk op een
wand gemonteerd te worden. Bovendien dient
in dit geval een speciaal condensatiebestendig
volumedeel te worden toegepast.
Opmerking: In het geval van
compactmontage kan het
noodzakelijk de meegeleverde
hoekmontagebeugel te gebruiken
in combinatie met bepaalde typen
ULTRAFLOW® volumedelen. Dit om
het rekenwerk zodanig onder een
hoek te plaatsen dat het display
nog makkelijk afleesbaar is.
4.2 Wandmontage
MULTICAL® kan desgewenst op een vlakke wand
worden gemonteerd. Hiertoe dient men gebruik
te maken van een wandmontagebeugel,
welke als accessoire verkrijgbaar is. Gebruik
de wandmontagebeugel als sjabloon voor het
aftekenen van de boorgaten. Boor vervolgens
twee 6 mm gaten in de wand. Monteer
vervolgens de wandmontagebeugel met behulp
van de meegeleverde pluggen en schroeven.
Monteer MULTICAL® op de wand door het
rekenwerk op de beugel te schuiven, zoals ook
het geval is bij compactmontage.
