3) Belangrijke voorbereidingen.
De slagen waartegen de poort gemonteerd wordt, moeten zich in één effen en stevig vlak
bevinden. Indien dit niet het geval is, een voorzetkader voorzien (b.v. 80 x 40 x 2 mm).
De bevestigingspunten voor de horizontale rails moeten zich in een straal van 500 mm
bevinden - tenzij anders afgesproken.

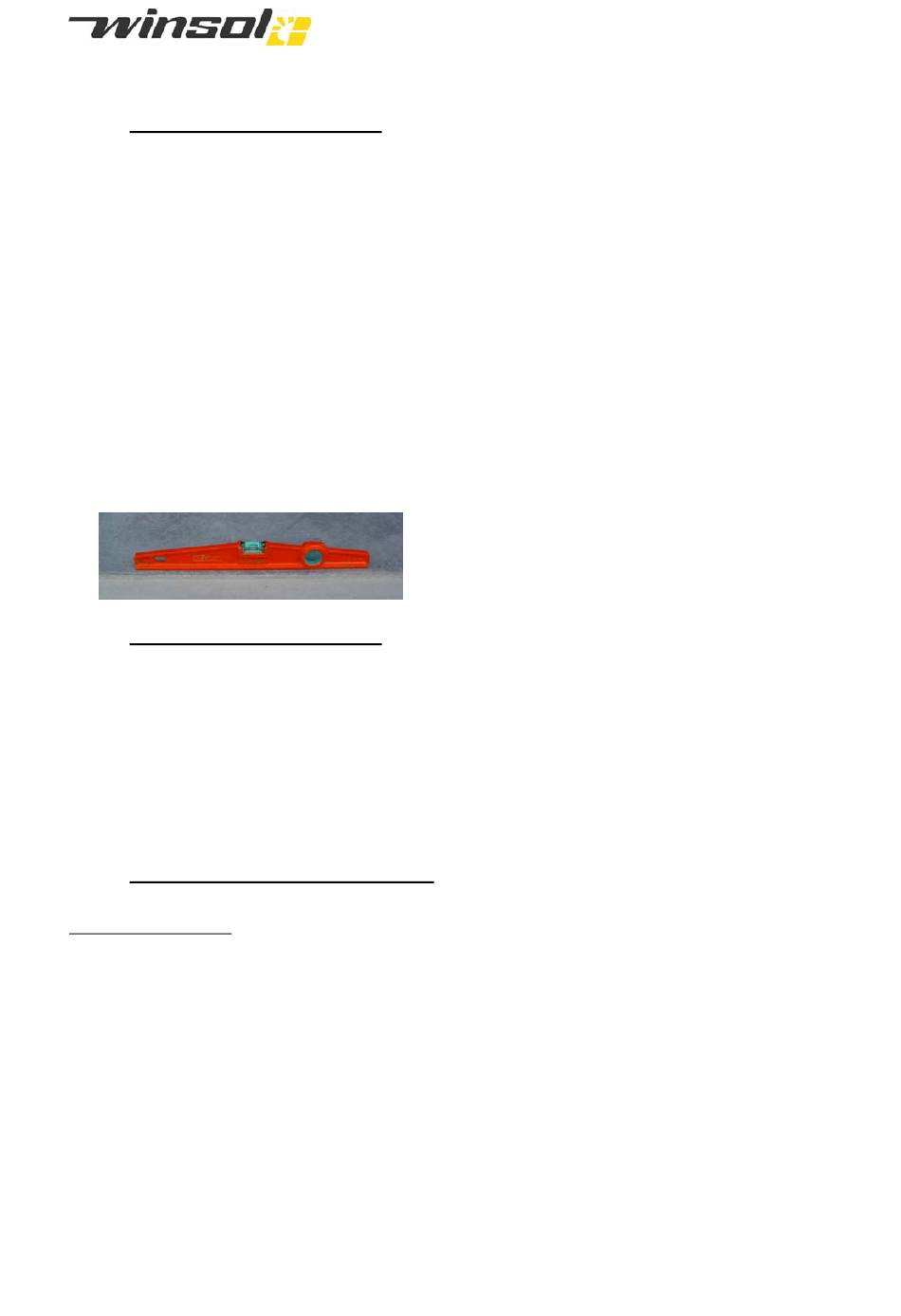

Controleer of de vloer waterpas ligt en geen oneffenheden vertoont.
Maak de omgeving van de opening vrij van rommel en vuil.
Controleer of er genoeg boven- en zijruimte aanwezig is.
4) Maten vergelijken & nazicht.
Vergelijke de dagmaten met de maten opgegeven op de bons.
Vergelijk de zijslagen en het bovenslag met de slagen opgegeven op de bons.
Controleer type, kleur en afmetingen van de geleverde panelen.
Controleer of het geleverde beslagtype overeenstamt met het bestelde.
5) Installatie van de verticale looprail.
Ga als volgt te werk :
1.
Duid het midden van de dagopening aan.
2.
Plaats vanuit dit punt een lijn op 1/2 van de breedte + 65 mm dit zowel links als rechts.
(figuur 2a).
3.
Monteer de voorplaten, (Ref 70011 en 70012) zoals getoond in figuur 2b, met behulp van 3
bouten M8 voor elke plaat, op de verticale hoeklijnen.
4.
Plaats de verticale hoeklijn tegen de muur. Zorg dat ter hoogte van de vloer, de hoeklijn exact
op de aanduiding staat. Plaats met behulp van een sergeant de hoeklijn vast op de muur. Zet
de hoeklijn loodrecht en plaats een tweede sergeant bovenaan. Bevestig de hoeklijn aan de
muur.
5.
Controleer met het meegeleverd afhangprofiel de tussenafstand in de geleiders. Het
Montage-instructies
5
EASYCLICK 200
