LET OP!
Het in deze handleiding beschreven algemene beheer
van ruimtethermostaten geldt ook voor Uponor Smatrix
Base Pro X-148 Modbus RTU.

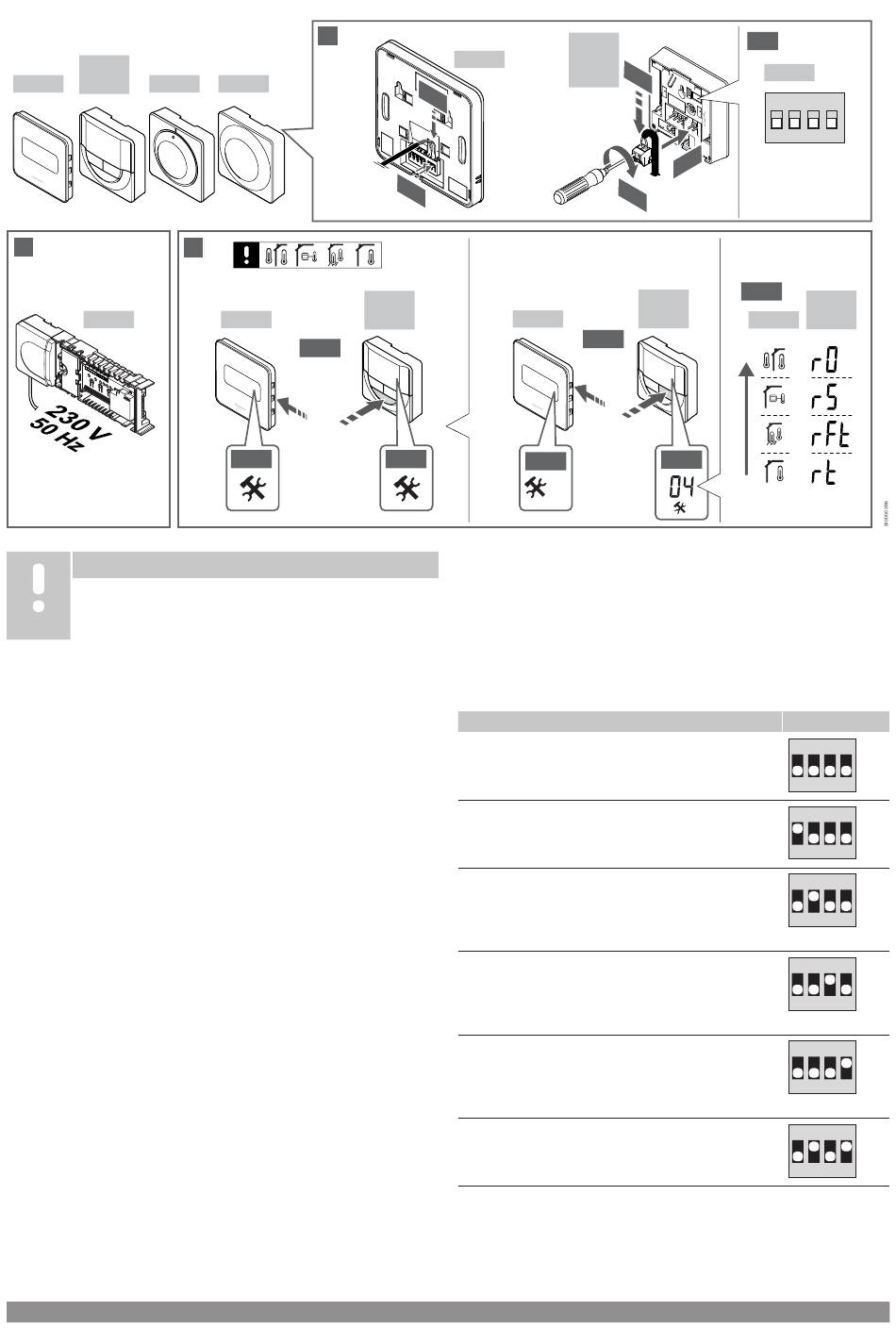

1―11 Onderdelen aansluiten
1.
Bevestig de complete regelmodule, of delen ervan, aan de muur
met een DIN-rail of met schroeven en pluggen.
2.
Sluit de thermische aandrijvingen aan.
3.
Sluit een communicatiekabel voor een ruimtethermostaat aan op
de regelmodule, slave-module, en/of de optionele stermodule.
Opmerking: De aanbevolen bustopologie is doorlussen.
Zie paragraaf Communicatieprotocol, Pagina 9 voor meer
informatie.
4.
Sluit een communicatiekabel voor een ruimtethermostaat aan op
de ruimtethermostaat/timer.
5.
Sluit een communicatiekabel voor een systeembus aan tussen
de regelmodules en leid één kabel naar de bedieningsmodule.
Opmerking: De aanbevolen bustopologie is doorlussen.
Zie paragraaf Communicatieprotocol, Pagina 9 voor meer
informatie.
6.
Sluit een communicatiekabel voor een systeembus (6.1) en een
netsnoer (6.2) aan op de bedieningsmodule.
7.
Controleer of alle aansluitingen volledig en correct zijn:
•
Aandrijvingen
•
Schakelaar verwarmen/koelen
•
Circulatiepomp
8.
Zorg ervoor dat het 230 V AC compartiment van de regelmodule
gesloten is en dat de bevestigingsschroef is vastgedraaid.
9.
Sluit optionele externe voelers aan (alleen bijpassende
ruimtethermostaten) en stel de DIP-switch in (uitsluitend
openbare ruimtethermostaat T-143).
6
|
Uponor Smatrix Base PRO
9
T-143
11
T-149
11.1
3 s
3 s
11.2
|
Snelgids
T-149
9 . 2
9 . 1
T-148
T-149
T-146
11.2
11.4
Functie
Standaard ruimtethermostaat
Standaard ruimtethermostaat met een vloervoeler
Standaard ruimtethermostaat, of systeemapparaat,
met een buitenvoeler
Systeemapparaat met een aanvoervoeler voor
verwarmen/koelen-omschakelfunctie
Systeemapparaat waarbij de voeleringang wordt
gebruikt voor de omschakelfunctie Comfort/ECO **
Externe voeler
* De ruimtethermostaat kan alleen worden geregistreerd als een
systeemapparaat in een Base PRO-systeem met meerdere
regelmodules als het is geregistreerd op de masterregelmodule.
** Dicht = ECO
T-148
T-146
9 . 1
T-143
9 . 3
9 . 2
T-148
T-146
11.3
11.4
04
9.4
T-143
ON
DIP
1 2 3 4
11.5
T-148
T-149
T-146
Schakelaar
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
