Standaard bewaakte uitgangen leveren −11 Vdc in de stand-bymodus en
+24 Vdc wanneer ze actief zijn (nominale waarden). Zie Hoofdstuk 5
"Technische specificaties" op pagina 91 voor informatie over de maximale
stroomsterkte.
Opmerking:
Standaard bewaakte uitgangen zijn polariteitgevoelig. Houd
rekening met de polariteit of installeer een 1N4007-diode of soortgelijke diode om
omgekeerde activering te voorkomen.
Blussolenoïde-uitgang aansluiten
Opmerking:
Let op de polariteit van de blussolenoïde-uitgang om een goede
werking te waarborgen.
WAARSCHUWING:
(op storingen in geopende en kortgesloten circuits) en de activeringsfunctie
voordat u het blusmiddel op de solenoïde aansluit.
De blussolenoïde-uitgang is de belangrijkste uitgang van het systeem, omdat
deze uitgang de vrijgave van blusmiddel in het blusgebied regelt.
Een speciaal eindelijnscircuit (de 2010-1EXT-EOL-printplaat) is nodig voor een
juiste werking zodat de bedrading naar de blusmiddelsolenoïde bewaakt wordt.
Opmerking:
Voor een betrouwbare werking zoekt u de eindelijnsprintplaat die
zich het dichtst bij het blussolenoïdeapparaat bevindt.

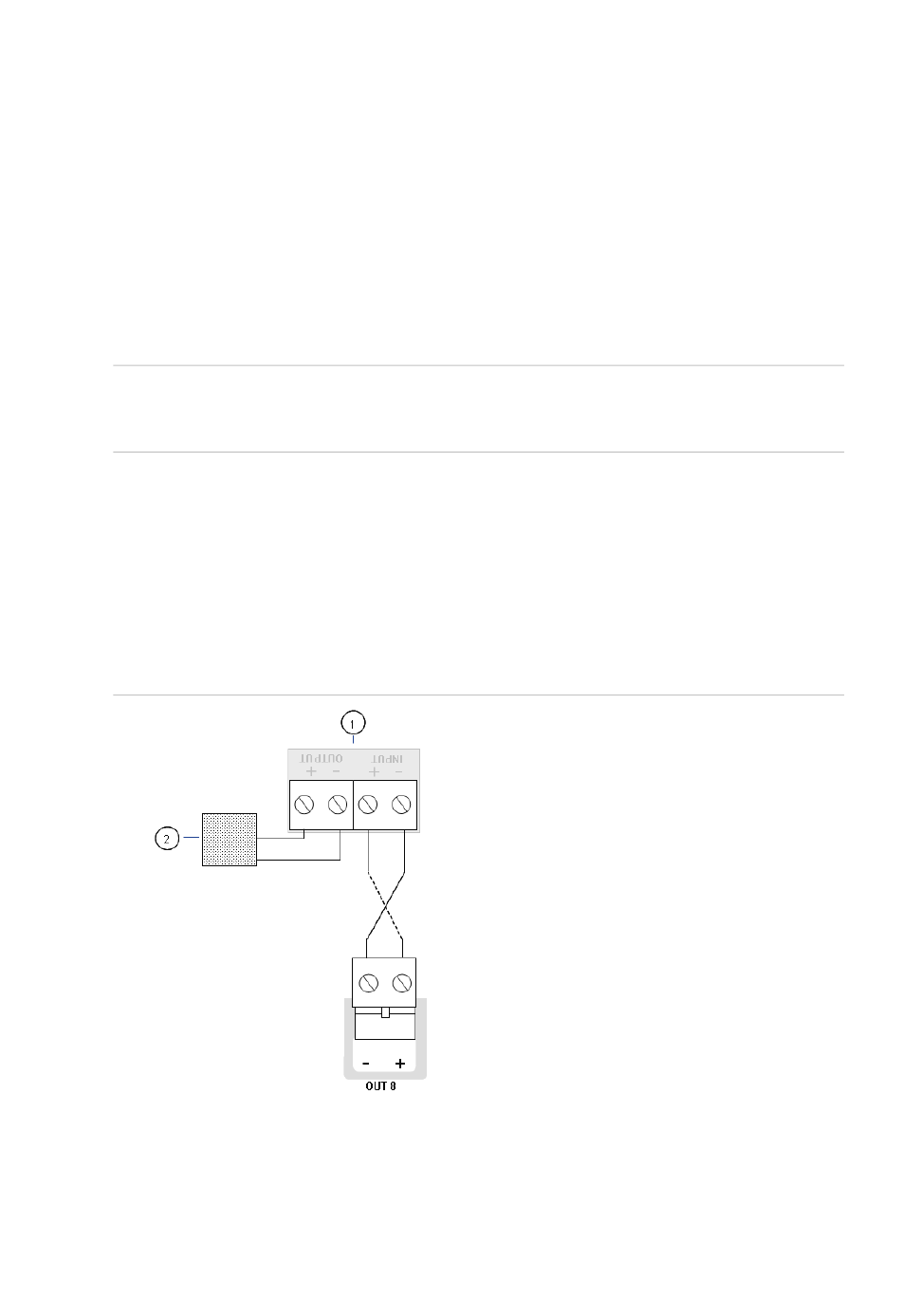

Afbeelding 7: Aansluiting van blussolenoïde van de centrale
1X-X3E-serie Installatiehandleiding
Risico op de dood of ernstig letsel. Test de lijnbewaking
1. 2010-1EXT-EOL-printplaat
2. Blussolenoïdeapparaat
Hoofdstuk 2: Installatie
17
