MOTORISERING VOOR EEN SCHUIFPOORT - CONNECT
4.3. Het knipperlicht
Sluit de draden van het knipperlicht aan zoals beschreven in het deel 'Installatie', PLAATSING VAN HET
KNIPPERLICHT, op pagina 20.
4.4. De fotocellen

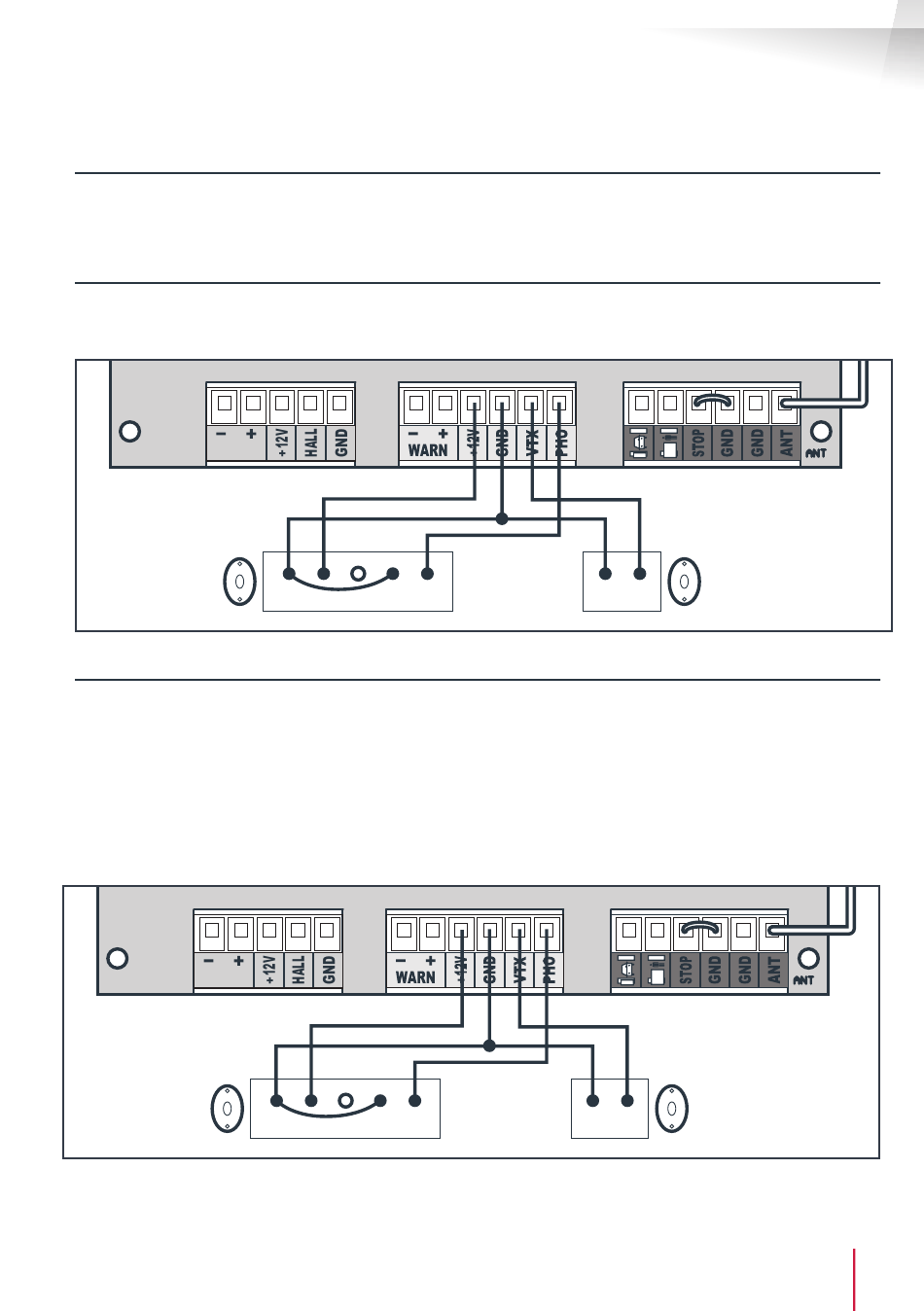

• S luit de draden van de fotocellen aan op de aansluitklem zoals in onderstaand schema en sluit de
aansluitklem opnieuw aan.
M1
TX2-
RX-fotocel
4.4.1. Eén set fotocellen
Door de fotocellen op deze manier aan te sluiten, reageert het systeem uitsluitend tijdens het sluiten op
een onderbreking van de infraroodbundel. Om de aanwezigheid van de fotocellen te bevestigen, moet
de printplaat opnieuw worden opgestart door de stroomtoevoer net zolang uit te schakelen totdat de
leds zijn gedoofd. Het is belangrijk om niet de brug te vergeten tussen - en COM.
Let op: de fotocellen worden gedetecteerd tijdens het inschakelen van de printplaat. Indien u de
fotocellen installeert na de eerste inschakeling dient u de stroomtoevoer gedurende 2 minuten uit te
schakelen en deze vervolgens weer in te schakelen.
M1
TX2-
RX-fotocel
~-
~+
NO COM NC
~-
~+
NO COM NC
C - INSTALLATIE
TX2-
TX-fotocel
~-
~+
www.mythomson.com
TX2-
TX-fotocel
~-
~+
NL
NL
25
