Draaidimmer (R, L, LED)
Draaidimmer (R, L, LED)
Best.nr. : 2873
Bedienings-
en montagehandleiding
1 Veiligheidsinstructies
Elektrische apparaten mogen alleen door een elektromonteur worden gemon-
teerd en aangesloten.
Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en
aanhouden.
Gevaar door elektrische schokken. Voordat werkzaamheden aan het apparaat of de last
worden uitgevoerd, moeten deze worden vrijgeschakeld. Daarbij moet rekening worden
gehouden met alle installatie-automaaten die gevaarlijke spanningen aan het apparaat of
de last leveren.
Gevaar door elektrische schokken. Apparaat is niet geschikt voor vrijschakelen.
Brandgevaar. Bij gebruik met inductieve trafo's iedere trafo overeenkomstig de specifica-
ties van de leverancier aan de primaire zijde zekeren. Uitsluitend veiligheidstransforma-
toren vlgs. EN 61558-2-6 gebruiken.
Geen LED- of compacte neonlampen aansluiten, die niet uitdrukkelijk voor dimmen
geschikt zijn. Apparaat kan beschadigd raken.
Geen lampen met geïntegreerde dimmer aansluiten. Apparaat kan beschadigd raken.
Deze handleiding is onderdeel van het product en moet door de eindklant worden
bewaard.

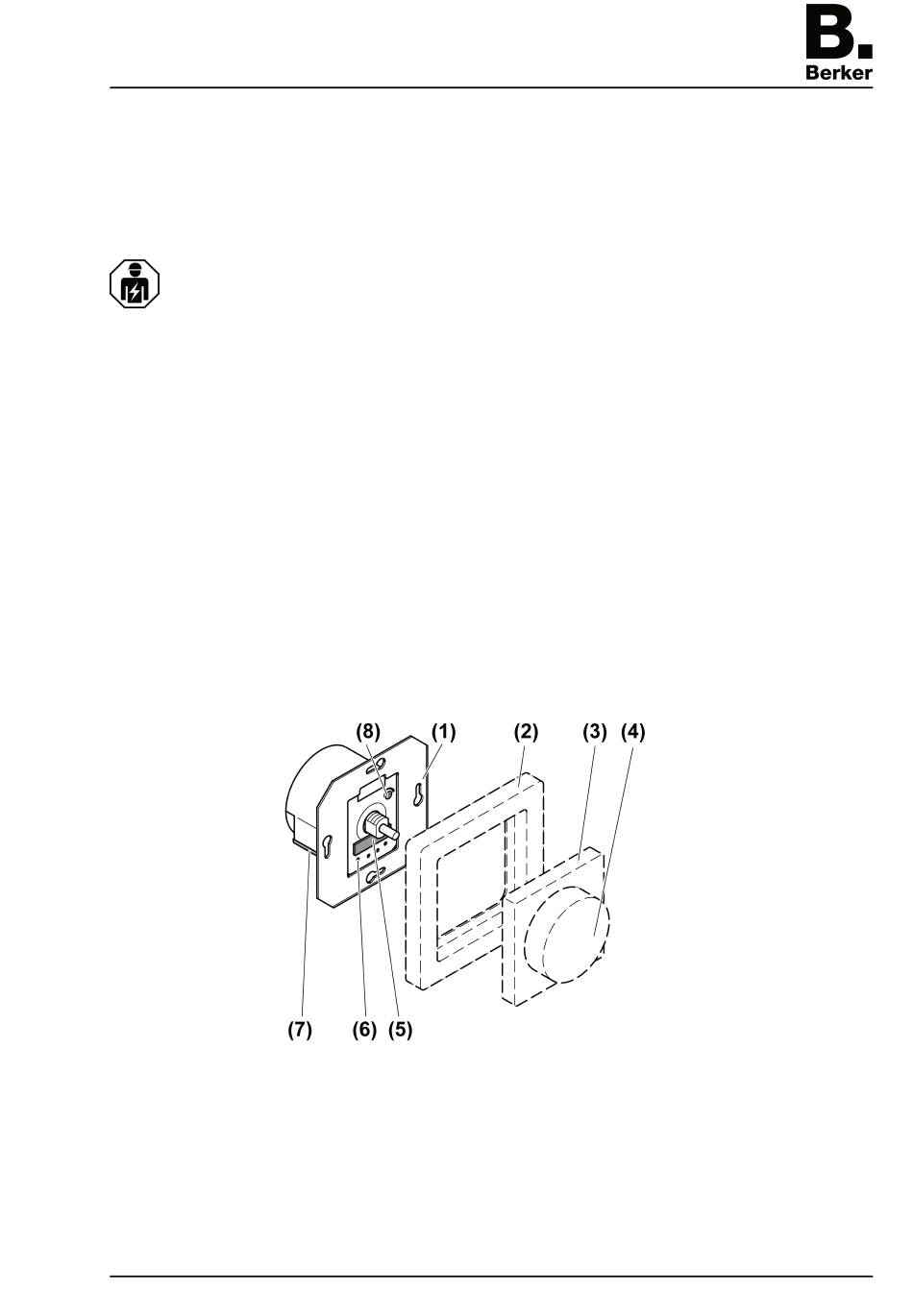

2 Constructie apparaat
(1) Dimmer
(2) Frames
(3) Centraalplaat
(4) Instelknop
(5) Zekeringhouder
(6) Meetpunten voor spanningsproef
82534531
Afbeelding 1: Constructie apparaat
Pagina 1/6
24.11.2016
Advertenties
Inhoudsopgave
Samenvatting van Inhoud voor Barker 2873
- Pagina 1 Draaidimmer (R, L, LED) Draaidimmer (R, L, LED) Best.nr. : 2873 Bedienings- en montagehandleiding 1 Veiligheidsinstructies Elektrische apparaten mogen alleen door een elektromonteur worden gemon- teerd en aangesloten. Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.
-
Pagina 2: Bediening
Draaidimmer (R, L, LED) (7) Oplossingshefboom voor steekklem (8) Insteller minimale lichtsterkte 3 Functie Bedoeld gebruik Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare inductieve trafo's voor halogeen- of LED-lampen, dimbare HV-LED- of compacte TL-lampen. Montage in apparaatdoos conform DIN 49073. i Geen mengbedrijf van HV-LED- en compacte fluorescentielampen. - Pagina 3 Draaidimmer (R, L, LED) Dimmer aansluiten en monteren Afbeelding 2: Aansluitschema Afbeelding 3: Hotelschakeling Aansluitleidingen ca. 15 mm afstrippen. Dimmer (1) conform aansluitschema aansluiten (afbeelding 2). Alternatief met wisselscha- kelaar (10) installeren . i Geen hotelschakeling met twee dimmers mogelijk. i HV-LED- en compacte TL-lampen: alleen lampen van dezelfde leverancier en hetzelfde type aansluiten.
-
Pagina 4: Inbedrijfname
Draaidimmer (R, L, LED) Dimmer in apparatuurdoos monteren, aansluitklemmen moeten onderaan liggen. Frame en centraalplaat monteren. Instelknop opsteken. 5.2 Inbedrijfname Minimale lichtsterkte instellen De minimale lichtsterkte kan, indien gewenst, door een elektromonteur worden ingesteld. GEVAAR! Elektrische schok bij aanraken van onderdelen die onder spanning staan. Elektrische schokken kunnen dodelijk letsel tot gevolg hebben. -
Pagina 5: Hulp Bij Problemen
Draaidimmer (R, L, LED) Afbeelding 4: Lastcurve menglasten i Mengbedrijf van LED-lampen of compacte TL-lampen met andere toegestane lasten moge- lijk. Lastcurve in de gaten houden. Vermogensreductie bij opbouwmontage 20 ... 450 W/VA per 5 °C overschrijding van 25°C -10 % bij inbouw in houten of droogbouwwand -15 % Bij inbouw in meerdere combinaties -20 %... -
Pagina 6: Garantie
Draaidimmer (R, L, LED) Apparaat schakelt last uit en pas na enige tijd weer in. Oorzaak: Overtemperatuurbeveiliging is geactiveerd. Aangesloten last verlagen. Inbouwsituatie controleren. Apparaat schakelt last uit en kan niet meer worden ingeschakeld. Oorzaak: kortsluitbeveiliging heeft aangesproken. Kortsluiting verhelpen. Fijnzekering vervangen, reservezekering in de zekeringhouder.
