Aansluiting van de laad modulator

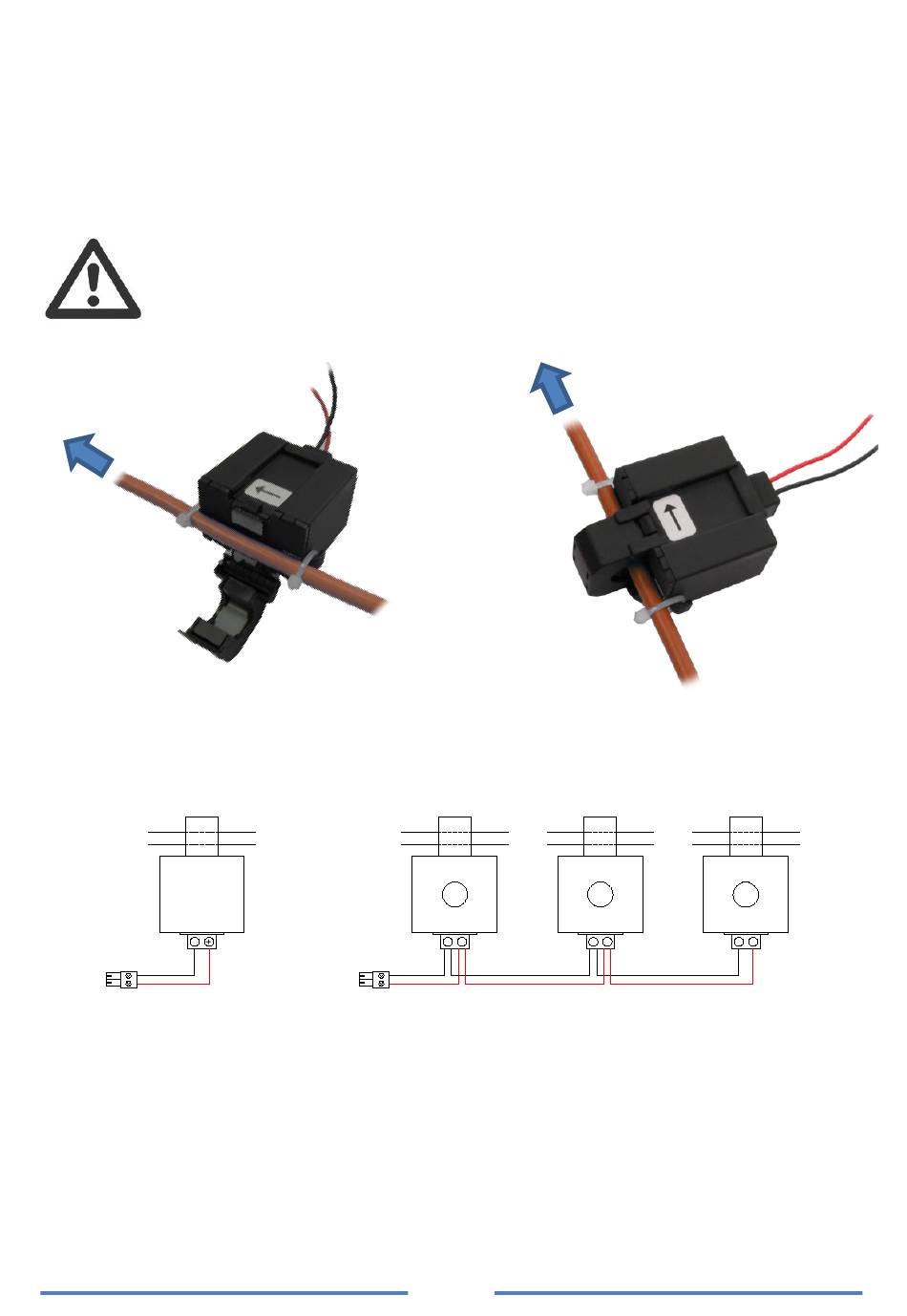

Open de TMC100 transformator (inbegrepen) en koppel/klem deze op de
fasegeleider (L) zodat hij het totale verbruik van het huis en de lader VIARIS UNI
meet.
HANTEER DE STROOMRICHTING DIE IS AANGEGEVEN OP HET TMC100-LABEL.
Het mag niet worden gebruikt in installaties met een stroom van meer
dan 100 A. De meting en daardoor de modulatie kunnen onjuist zijn.
HUISHOUDEN +
OPLADER
I máx 100 A
Max 100 A
Verbinding met eenfase
TMC100-
TMC100+
Sluit de uitgang van de TMC100 aan op de meegeleverde plug-in aansluitblok
connector en sluit aan op het VIARIS UNI-besturingscircuit.
De gedraaide koppelkabel met sectie 0,25-0,5 mm², maximale lengte 1000
m, met een peeling van 6-7 mm, en koppel van 0,2 Nm moet worden
gebruikt.
VIARIS UNI
CIRCUIT
L
TMC100-
-
TMC100+
HUISHOUDEN +
OPLADER
HUISHOUDEN
METER
Drie fasen verbinding
L3
3
-
+
9
Max 100 A
I máx 100 A
L
HUISHOUDEN
METER
L2
L1
2
1
-
-
+
+
