TECHNISCHE KENMERKEN
ELEKTRISCHE KENMERKEN WATERMASTER
FR
Hoofdkenmerken
Nominale spanning
Nominale frequentie
Max.
Elektrisch opgenomen
NL
vermogen
Min.
Elektrisch opgenomen
vermogen deellast 30%
Elektrisch verbruik in
stand-by
ES
Aansluitwaarde (zekering)
Klasse
IT

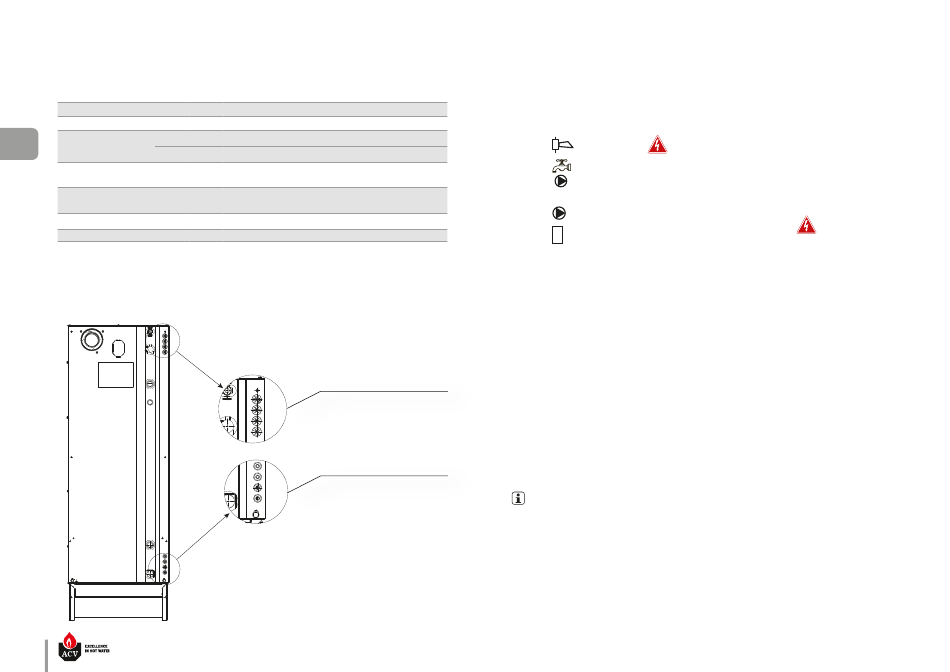

ELEKTRO AANSLUITINGEN
DE
PL
RU
nl
26
25 - 35 - 45
®
WaterMaster
25
35
V~
230
230
Hz
50
50
W
95
111
W
19
30
W
24
34
W
3
3
A
16
16
IP
20
20
Deze doorvoer tules zijn bedoeld
voor laagspanning elektro kabels
(b.v. NTC voelers, etc.)
Deze doorvoer tules zijn bedoeld
voor
hoogspanningselektroka-
bels (b.v. toestel + pomp voe-
ding).
Legende
1.
Voedingsstekker 230 V
2.
Aarding
45
3.
Hoofdschakelaar Aan/Uit
230
4.
Gasklep - gelijkgericht
5.
Toevoer brander
50
6.
Klemmen voor optionele elementen
126
40
45
3
7.
Klemmen voor optionele elementen
16
20
8.
PWM modulerende pomp
9.
PWM-stekker brander
10.
NTC5-rookgasvoeler
11.
NTC2-retourvoeler (primaire kring)
12.
NTC1-aanvoeler (primaire kring)
13.
NTC lage temperatuur
14.
Veiligheidsthermostaat
15.
Waterdrukschakelaar
16.
PCB (Display)
17.
Programmeerstekker ACVMax
18.
A & B Modbus (optie)
19.
NTC3-warmwatervoeler SWW
20.
NTC4-buitenvoeler (optie)
21.
Kamerthermostaat 1 (optie)
22.
0-10 Volt (optie)
23.
Kamerthermostaat 2 (optie)
24.
Connector voor EBV interface (control unit)
25.
Ontstekings- en ionisatiekabel
26.
5AT Traag zekering (3x) voor interne en optionele circuits*
* 5AT Traag zekering (2x) voor interne circuits en aansluiting van CH, DHW en Flame signaal + 5AT Traag zekering (1x) voor aansluiting van
Alarm, P3 en P4 (connector P14)
2 reserve 5AT Traag zekeringen bevinden zich aan de achterzijde van de elektrische box indien benodigd voor vervanging.
WaterMaster 25 - 35 - 45 - 70 - 85 - 120 : A1006482 - 664Y7300 • D
230 V SPANNING !
: Alarm (ERR)
: Ladingspomp van de sanitaire kring (DHW)
: Pompen (Klemmen P3 en P4)
: Klem Flame (klem voor polyvalent gebruik, naargelang de configuratie)
230 V SPANNING !
