WAARSCHUWING: Zet alle bedrading vast bij mobiele toepassingen. Gebruik kabelklemmen om te voorkomen
dat de kabels schuren wanneer het voertuig in beweging is. Niet vastgezette kabels kunnen losse verbindingen met
een hoge weerstand veroorzaken, wat kan leiden tot oververhitting en/of brand.
WAARSCHUWING: Gevaar voor elektrische schokken
De zonnepanelen kunnen bij zonlicht open-circuit spanningen (VOC) van meer dan 100VDC produceren. Wees
voorzichtig met bedrading van zonnepanelen. De hoogspanningsuitgang van de zonnepanelen kan ernstige schokken
of verwondingen veroorzaken. Controleer of de stroomonderbreker van de zonnestroom-ingang geopend
(losgekoppeld) is voordat u de kabels op de laadregelaar aansluit. Dek de zonnepanelen af voordat u deze aansluit.

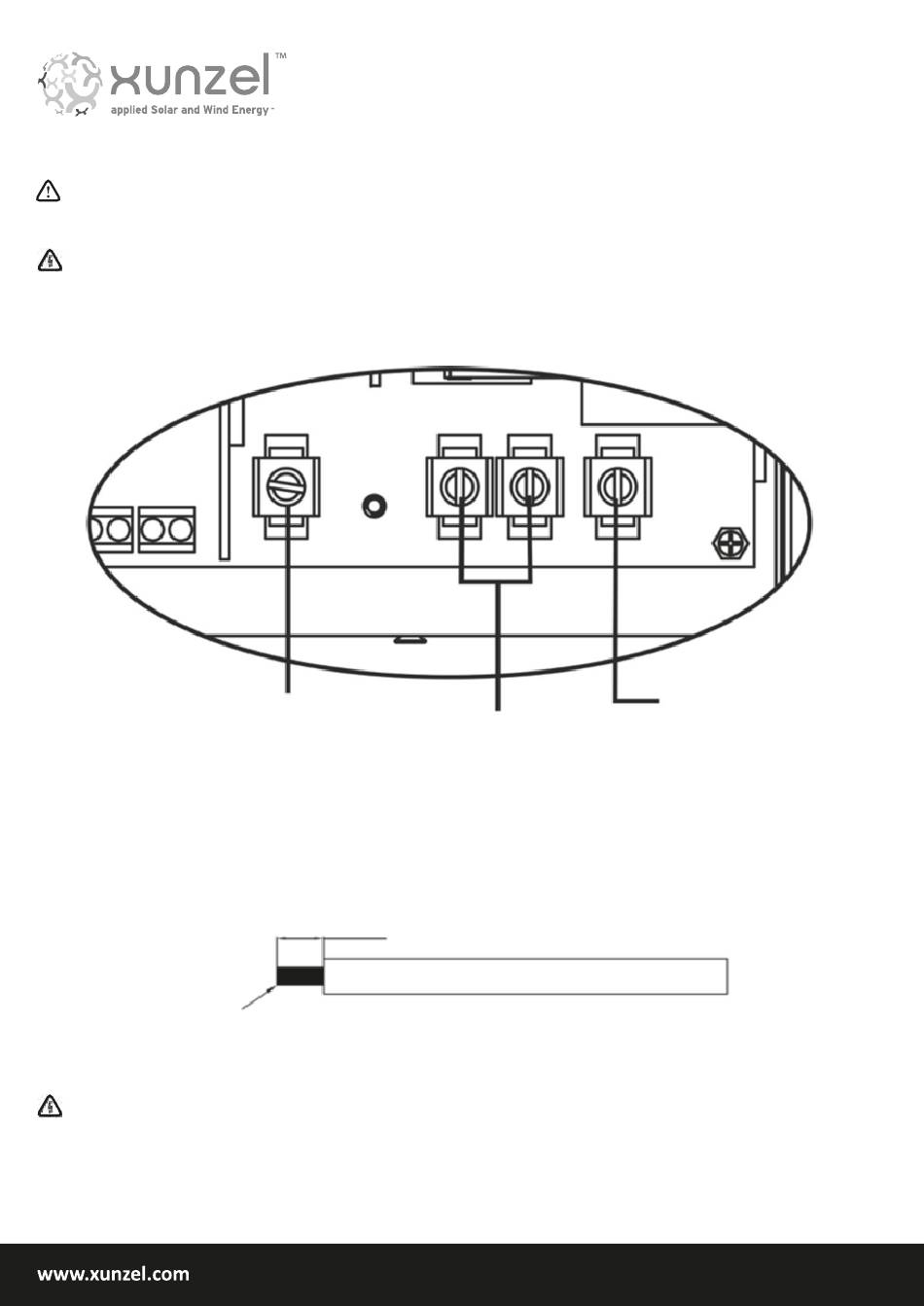

Sluit de klemmen aan volgens de onderstaande stappen (Zie diagram hierboven):
1. Zorg ervoor dat de schakelaars voor de systeemingang en -uitgang zijn uitgeschakeld voordat u de voedingskabels op
de laadregelaar aansluit. De laadregelaar heeft geen schakelaars.
2. Maak eerst 4 voedingskabels. Verwijder 10,5mm van de isolatie. De geleider dient vertind te zijn. Raadpleeg de
afbeelding hieronder.
Vertind
3. Trek alle draden in de aansluitruimte. De draden van de externe temperatuursensor (BTS-IKMAXX™) en de
accuspanningssensor mogen samen met de voedingskabels door de kabeldoorvoer. Het is makkelijker om eerst de
BTS-IKMAXX™ en accuspanningssensor draden te trekken.
WAARSCHUWING: Explosie- of brandgevaar! Sluit de accu nooit kort.
4. Sluit de pluspool (+) van de accu aan op de positieve accu aansluiting (Accu +) van de laadregelaar.
OPMERKING: Een stroomonderbreker of een in-line zekeringhouder (niet meegeleverd) moet in de positieve lijn
worden aangesloten. De afstand tussen de stroomonderbreker/zekeringhouder en de pluspool van de accu mag niet
groter zijn dan 150mm.
Zonne-energie +
10.5mm
Zonne-energie -
Accu -
Gemeenschappelijke negatieve verbinding
7
Accu +
