Glassensor
Montage op enkelvoudig verzonken contactdozen is mogelijk. Daarbij moet rekening worden
gehouden met meer installatiewerk, omdat minder installatieruimte beschikbaar is. Daarnaast is
het noodzakelijk de glassensor met behulp van de meegeleverde adapterring aan de wand te
bevestigen.
De adapterring (afbeelding 3, 9) moet worden gebruikt:
–
als extra demontagebescherming
–
om optische redenen, om door de afstand tot de wand een schaduwvoeg te creëren
–
voor de montage op enkelvoudig verzonken contactdozen
Bedrijfsmodus van de LEDs via jumpers instellen
Fabrieksinstelling van de blauwe LED:
duurzame weergave van de toestand klaar voor gebruik
Bij aanwezige bedrijfsspanning brandt de blauwe LED.
Fabrieksinstelling van de witte LEDs:
Activeringsweergave
Zolang een aanraking van het sensorvlak wordt herkend, brandt de betreffende LED.
De LEDs kunnen via het aangesloten systeem worden aangestuurd. De witte LEDs zijn bijv. als
status-LED instelbaar, die telkens de bedrijfstoestand van de aangesloten verbruikers
weergeven.
De blauwe LED kann bijv. als oriënteringslampje worden ingesteld, dat 's avonds brandt, of als
bedrijfs-LED, die 's nachts niet meer brandt, om niet te storen.

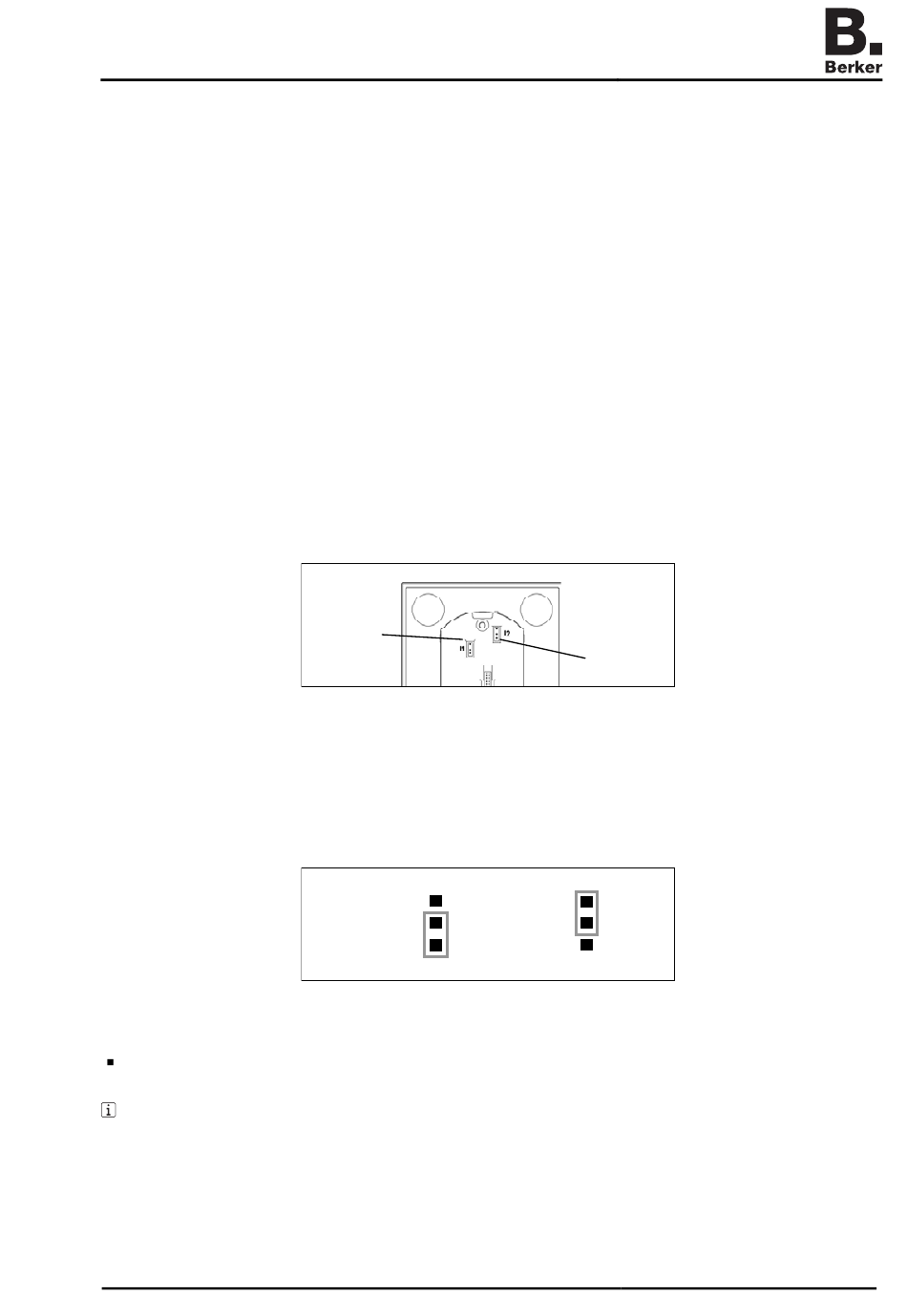

Om de LEDs via het aangesloten systeem aan te sturen, moet de betreffende jumper
(afbeelding 4) aan de achterkant van de glassensor worden omgezet.
J1 = jumper 1 (afbeelding 4, 5) voor de bedrijfsmodus van de blauwe LED
J2 = jumper 2 (afbeelding 4, 6) voor de bedrijfsmodus van de witte LEDs
De betreffende jumper moet van fabrieksinstelling (afbeelding 5, W) op systeemaansturing
(afbeelding 5, S) worden omgezet.
Zijn de jumpers voor de LEDs nicht in de stand fabrieksinstelling gezet en vindt er geen
aansturing door het aangesloten systeem plaats, dan blijven de LEDs uit.
97-09440-000
(5)
Afbeelding 4
W
Afbeelding 5
Page 4/10
(6)
S
03/2014
