Alarmontvanger CT-DOS V3
7)
De kabel van het te schakelen signaleringssysteem wordt standaard aangesloten op de COM
(common = gemeenschappelijke relaiscontact) en de NO-aansluiting (normally open = maakcontact) van
het potentiaalvrije signaleringsrelais. Indien het aangesloten signaleringssysteem niet door een maak-,
maar door een verbreek-contact ingeschakeld dient te worden, dan moet het signaleringssysteem op het
NC-contact (normally closed = verbreekcontact) en COM worden aangesloten. Zie hiervoor ook de
handleiding van de desbetreffende signaalgever.
het signaleringsrelais is niet geschikt om 230Vac netspanning te schakelen! Dit zou beschadiging
van het relais tot gevolg hebben!
6

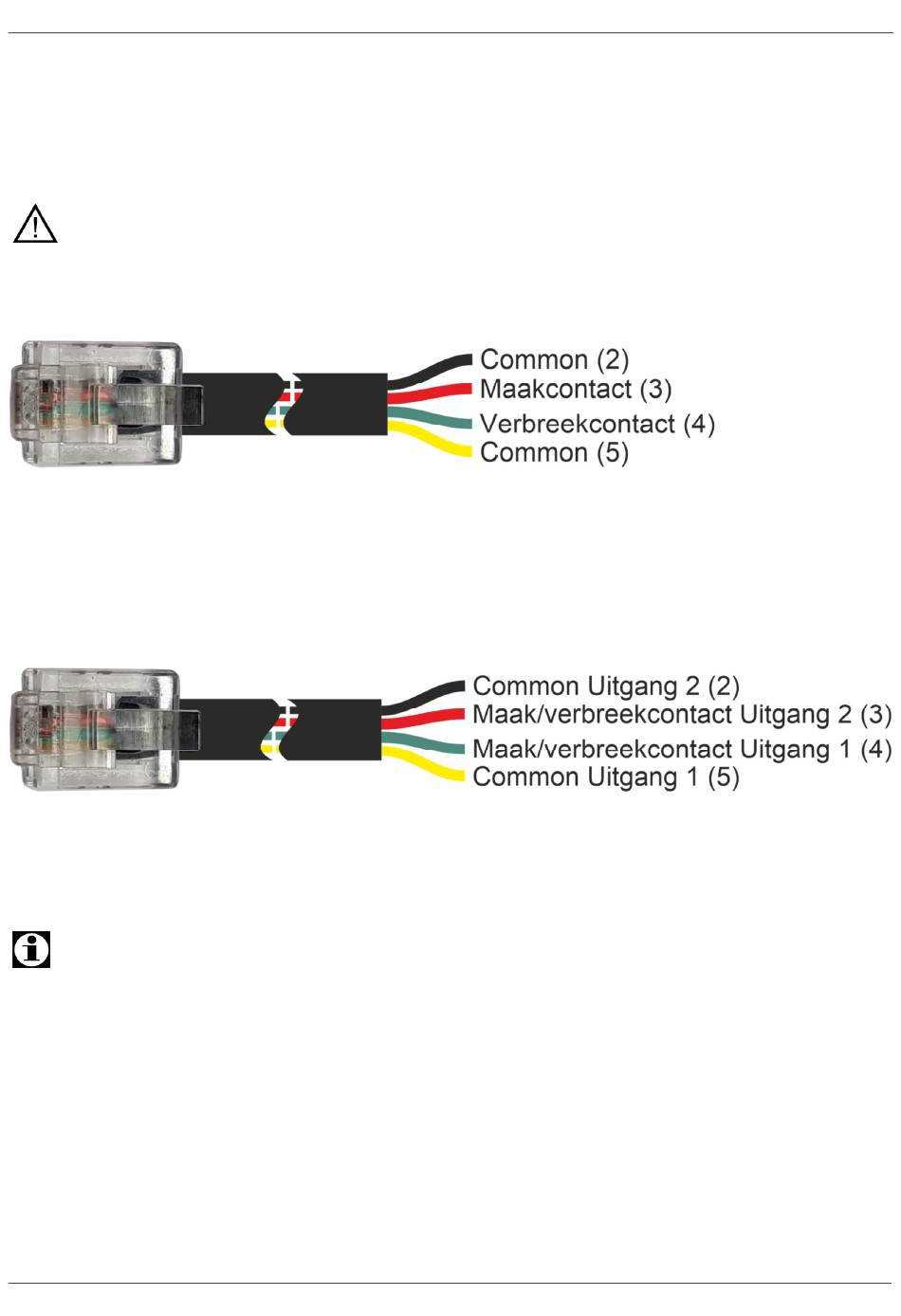

Aansluitgegevens RJ12 aansluitkabel (CT-DOS Standaard).
Pin 1 = massa, pin 6 = voedingsspanning 7,5-35V.
7
Aansluitgegevens RJ12 aansluitkabel (CT-DOS duo).
Pin 1 = massa, pin 6 = voedingsspanning 7,5-35V.
Maak- en verbreekcontact is via de functies in te stellen, zie hoofdstuk 15.
V1.1
