Liquistation CSF34
6.4.5
Busafsluiting
Er bestaan 2 manieren om de bus af te sluiten:
1. Interne afsluiting (via DIP-schakelaar op het modulebord)
40

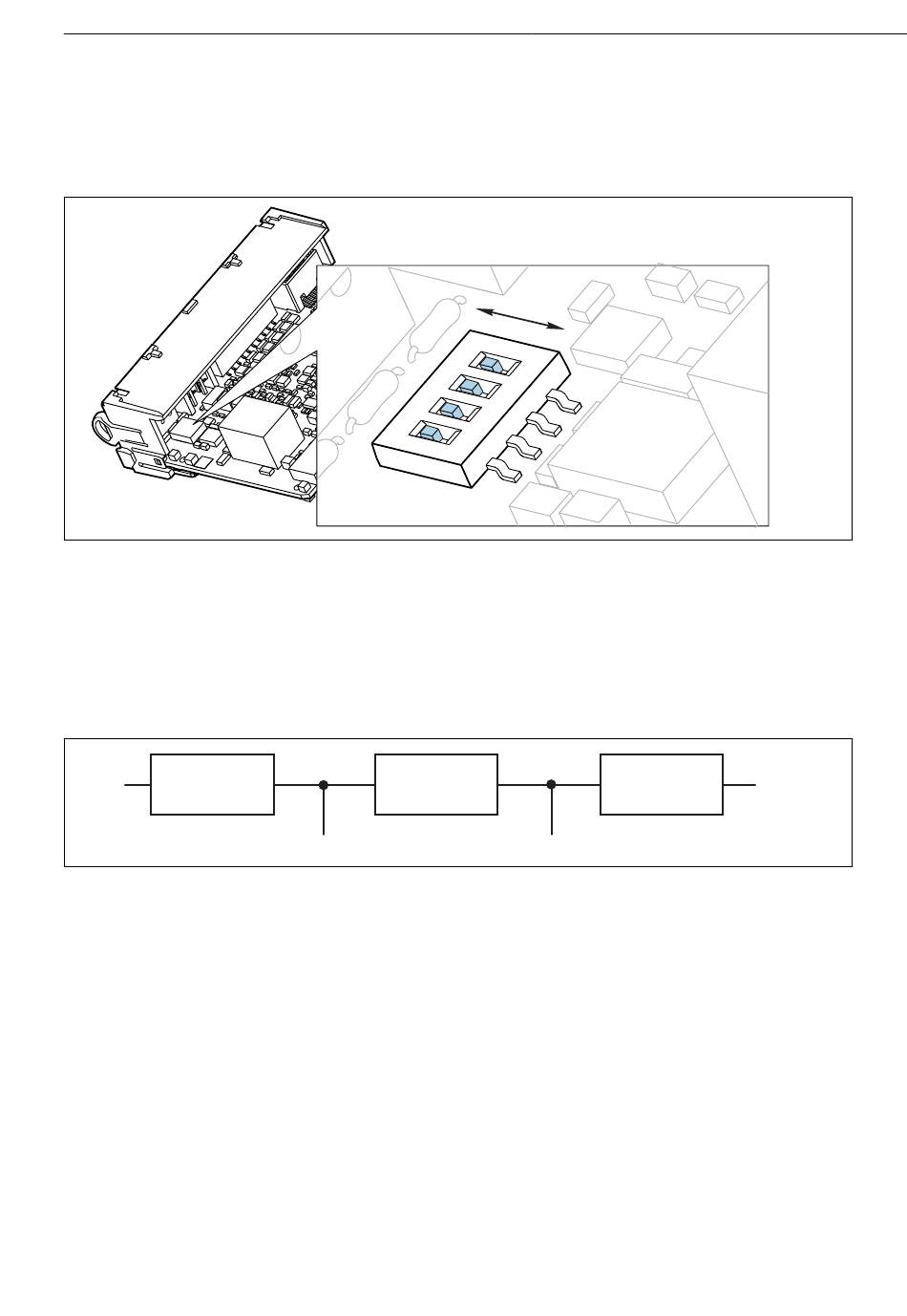

DIP-schakelaar voor interneafsluiting
‣
Gebruik een passend gereedschap zoals een pincet en zet alle vier DIP-schakelaars op de
"AAN" positie.
De interne afsluiting wordt gebruikt.
390
VP
W
41
Structuur van de interne afsluiting
2. Externe afsluiting
Laat de DIP-schakelaars op het module-bord in de "UIT" positie (fabrieksinstelling).
‣
Sluit de externe afsluiting aan op de klemmen 81 en 82 op het front van module 485DP of
485MB voor 5 V voedingsspanning.
De externe afsluiting wordt gebruikt.
Endress+Hauser
"OFF"
220
W
B/B'
"ON"
390
W
A/A'
Elektrische aansluiting
DGND
43
