KA01449K
LET OP
Het tegelijkertijd gebruiken van klemmen en DIN-railbusconnectoren voor
de voeding is niet toegestaan! Het aftappen van energie van de DIN-
railbusconnector voor verdere verdeling is niet toegestaan.

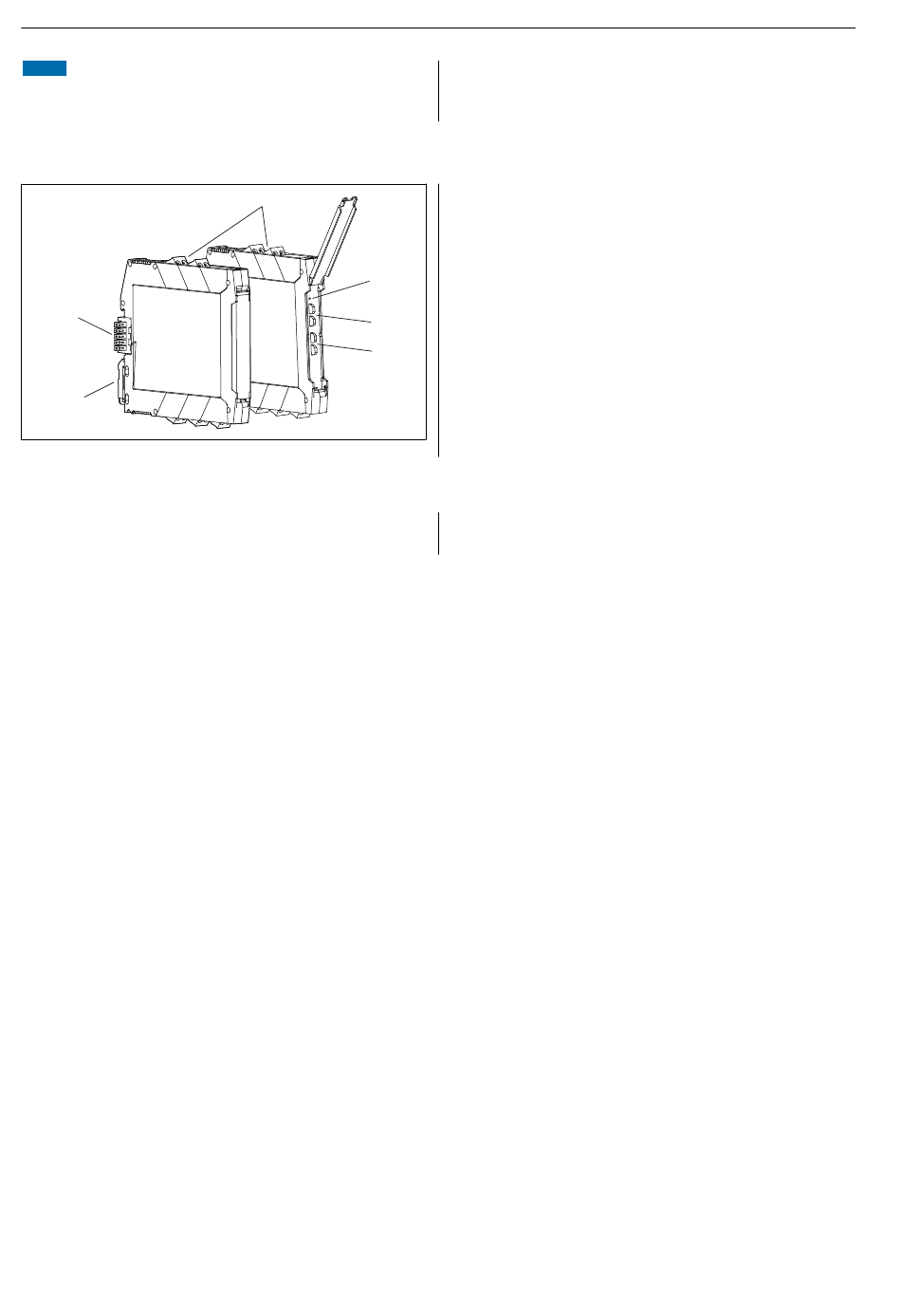

Display- en bedieningselementen
6
5
4
Display- en bedieningselementen
Onderhoud
Er zijn geen speciale onderhoudswerkzaamheden nodig voor het instrument.
4
1
2
3
4
‣
De voedingsspanning mag nooit direct op de DIN-railbusconnector worden
aangesloten!
1
Schroefklem of insteekklem
2
Groene LED "Aan", voedingsspanning
3
Aansluitingen voor HART-communicatie (kanaal 1)
4
Aansluitingen voor HART-communicatie (kanaal 2, optie)
5
DIN-railclip voor DIN-railmontage
6
DIN-rail busconnector (optie)
Lokale bediening
Hardware-instellingen/configuratie
Er zijn geen handmatige hardware-instellingen nodig op het instrument voor de
inbedrijfname.
Let op de verschillende klembezettingen bij het aansluiten van 2/4-draads
transmitters. Aan de uitgangszijde, wordt het aangesloten systeem gedetecteerd
en er wordt automatisch geschakeld tussen de actieve en passieve modus.
Reiniging
Een schone, droge doek kan worden gebruikt om het instrument schoon te
maken.
