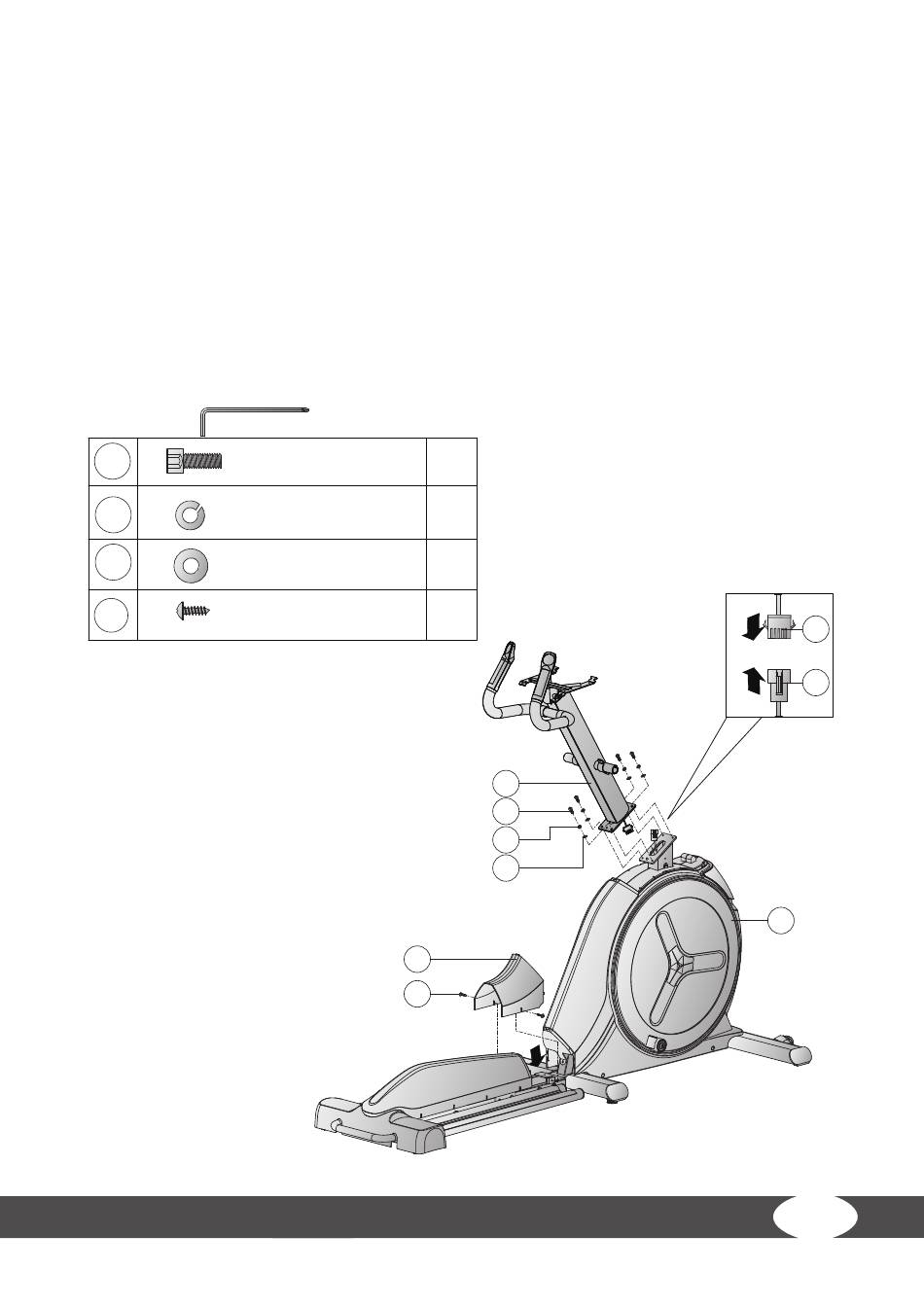

Stap 2:
Montage van de consolebuis
1.
Verbind de middelste consolekabel (101) met de onderste consolekabel (102).
2.
Verbind de middelste signaalkabel (178) met de onderste signaalkabel (179).
࣑ OPGELET
Zorg ervoor dat de kabels bij de volgende stap niet geklemd raken.
3.
Monteer de consolebuis (11) aan het hoofdframe (1) met vier sluitringen (7), vier veerringen (4)
en vier schroeven (119) en draai de schroeven handvast.
4.
Monteer de achterste afdekking (33) op het frame met twee schroeven (96) en draai de
schroeven handvast.
119
4
7
96
11
119
4
7
33
96
M8*1.25*25L
D15.4*D8.2*2T
D16xD8.5x1.2T
ST4.2*15L
33
96
1
step2
119
M8*1.25*25L
4
D15.4*D8.2*2T
7
D16xD8.5x1.2T
x4
ST4.2*15L
96
x4
x4
x2
101
11
102
119
4
7
x4
x4
x4
x2
101
102
1
step2
