12
Verwijder de
batterij.
Stappen
1

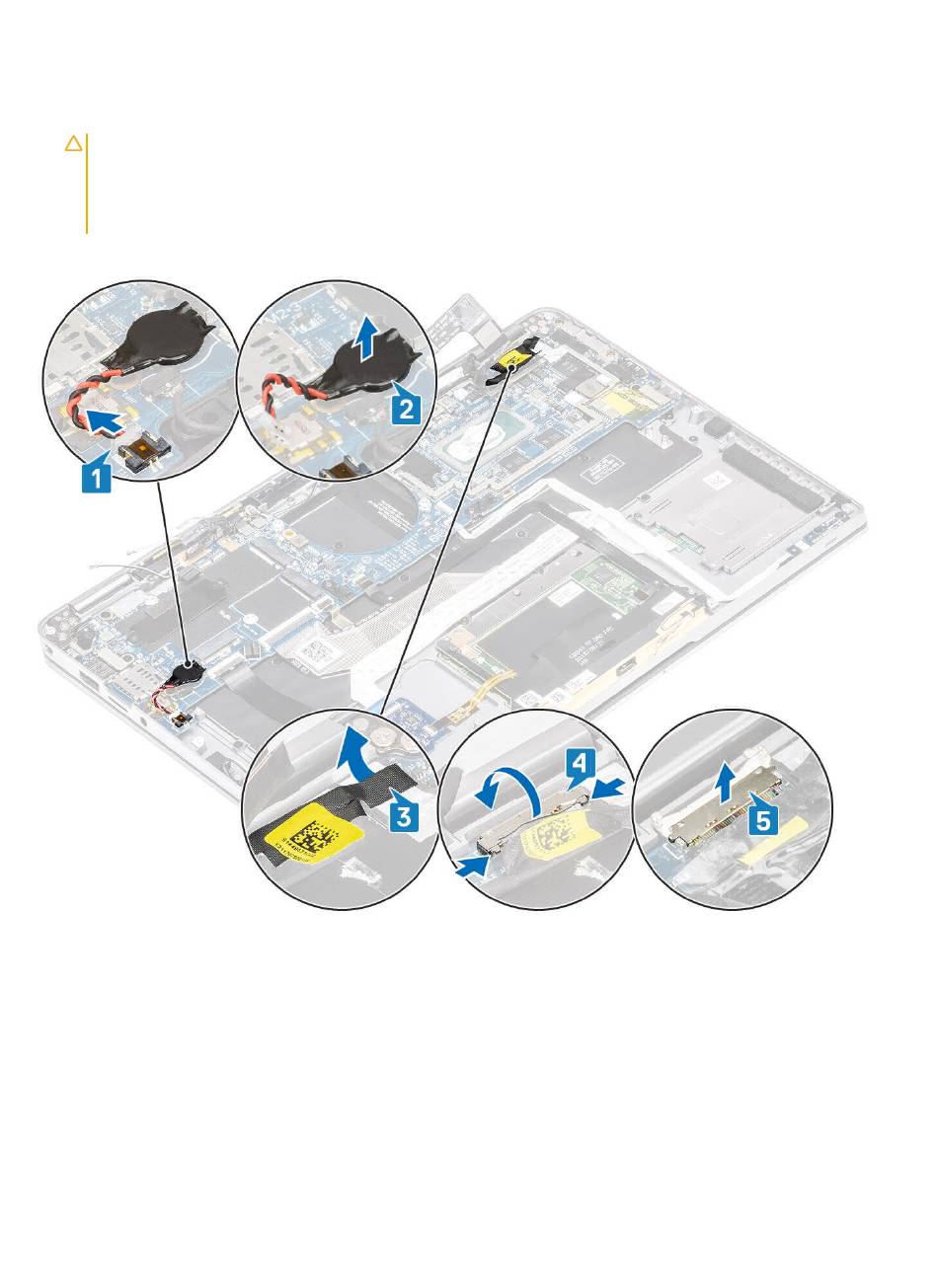

Koppel de kabel van de knoopcel los van het moederbord [1] en verwijder de knoopcel uit het moederbord [2].
2
Trek de tape op de connector van de beeldschermkabel los van het moederbord [3].
3
Wrik de bevestigingsklemmen aan beide zijden van de connector van de beeldschermkabel los en draai de vergrendeling [4] open.
4
WAARSCHUWING:
moederbord wordt vergrendeld. Draai de vergrendeling open om de beeldschermkabel los te koppelen van het
moederbord. Houd de linker- en rechterzijdes van het uiteinde van de connector van de kabel vast en koppel de
beeldschermkabel los van het moederbord door de kabel recht omhoog te trekken zodat schade aan de pinnen van de
connector wordt voorkomen.
Koppel de beeldschermkabel los van het moederbord [5].
5
Koppel de volgende aan/uit-knopkabel los van het moederbord [1].
6
Koppel de kabel van de USH-kaart [2] en de kabel van het toetsenbord met verlichting [3] los van het moederbord.
7
Koppel de touchpadkabel [4] en de LED-kaartkabel [5] los van het moederbord.
76
Onderdelen verwijderen en plaatsen
De connector van de beeldschermkabel heeft een actuator waarmee de connector op het
