Montage

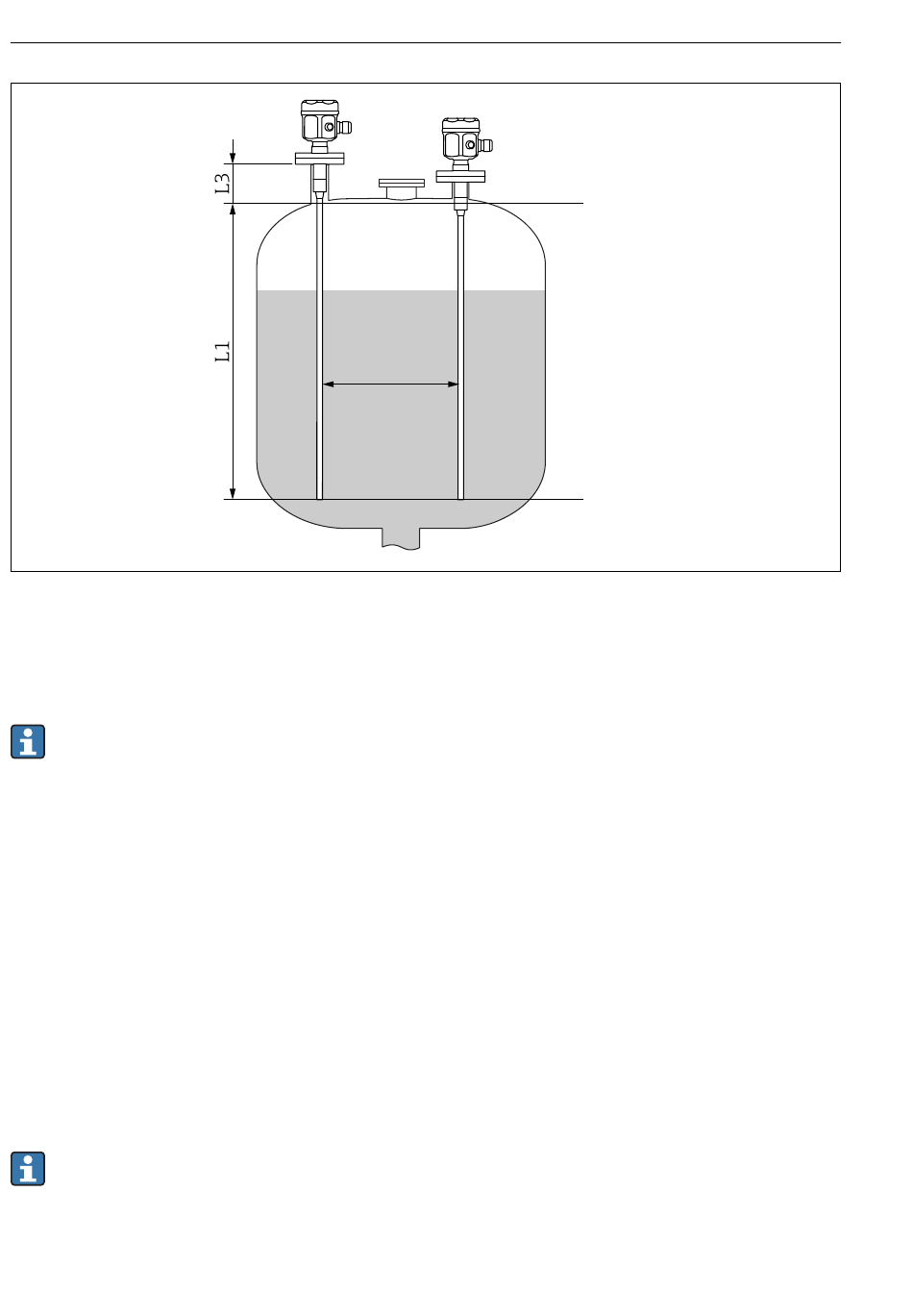

Maateenheid mm (in)
L1
Meetbereik
L3
Inactieve lengte
Bij installatie in een nozzle, gebruik inactieve lengte (L3).
De 0%- en 100%-kalibratie kunnen worden omgewisseld.
3.3
Installatievoorbeelden
3.3.1
Staafsondes
De elektrode kan worden geïnstalleerd in:
• geleidende tanks van metaal
• niet-geleidende tanks van kunststof
Wanneer de procesaansluiting van de elektrode is geïsoleerd van de metalen tank door
gebruik van een afdichtingsmateriaal, moet de aardaansluiting op de elektrodebehuizing
worden aangesloten op de tank via een korte verbinding.
Wanneer de elektrode in een kunststof tank wordt geïnstalleerd, moet een elektrode met
aardbuis worden gebruikt. De elektrodebehuizing moet worden geaard.
Een volledig geïsoleerde staafelektrode mag niet worden ingekort of verlengd.
Beschadigde isolatie van de elektrodestaaf veroorzaakt meetfouten.
Het volgende toepassingsvoorbeeld toont de verticale installatie voor continue niveaumeting.
10
≥
500 (19.7)
Liquicap M FMI51 HART
100%
0 %
Endress+Hauser
A0040419
