Onderhoud
3
4
▪ De beschermplaat openen en naar achteren draaien.
▪ De zeskantschroeven van de beschermplaat losdraaien en de beschermplaat
weghalen.
▪ De zeskantschroeven van de V-riemafdekkingen losdraaien en de afdekkingen
wegnemen.
▪ De contramoer van de spanschroef losser draaien.
▪ De V-riemen door de contramoeren te draaien ontspannen.
▪ De 4 zeskantschroeven van de lageropname losdraaien.
▪ De 2 passchroeven van de lageropname losdraaien.
▪ De lageropname samen met het staande lager naar boven zijdelings zwenken.
▪ De oude V-riemen wegnemen.
▪ De oude V-riemen boven naast de lageropname uitsteken.
▪ De nieuwe V-riemen bevestigen.
▪ De V-riemen spannen.
Zie daarvoor ..... Spanning van de V-riemen [➙ 36]
▪ De contramoer van de spanschroef losser draaien.
▪ De lageropname samen met het staande lager naar de oorspronkelijke positie zwenken.
▪ De 2 passchroeven van de lageropname vastschroeven.
▪ De 4 zeskantschroeven van de lageropname vastschroeven.
▪ De beschermplaat aanbrengen.
Voorafgaande aan de ingebruikname moet alle veiligheidsvoorzieningen weer op de
machine zijn gemonteerd.
9.3.3

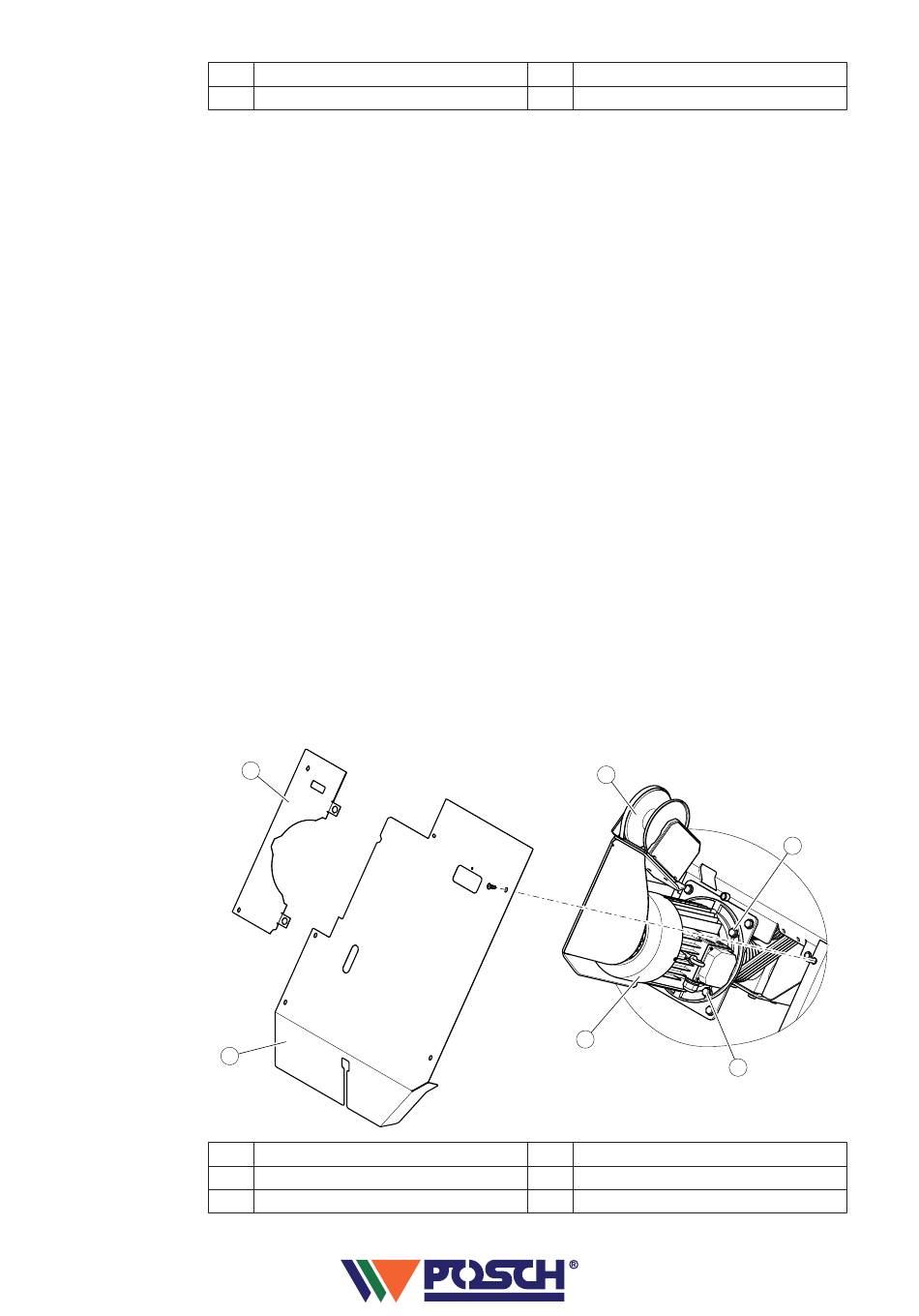

V-riemvervanging bij ZE-aandrijving
2
1
1
2
3
42
Contramoer
Spanschroef
Beschermplaat groot
Beschermplaat klein
Kabellier – transportband
7
Passchroef - lageropname
8
Staande lager
3
5
4
Zeskantschroef - motor
5
Motoreenheid
4
4
