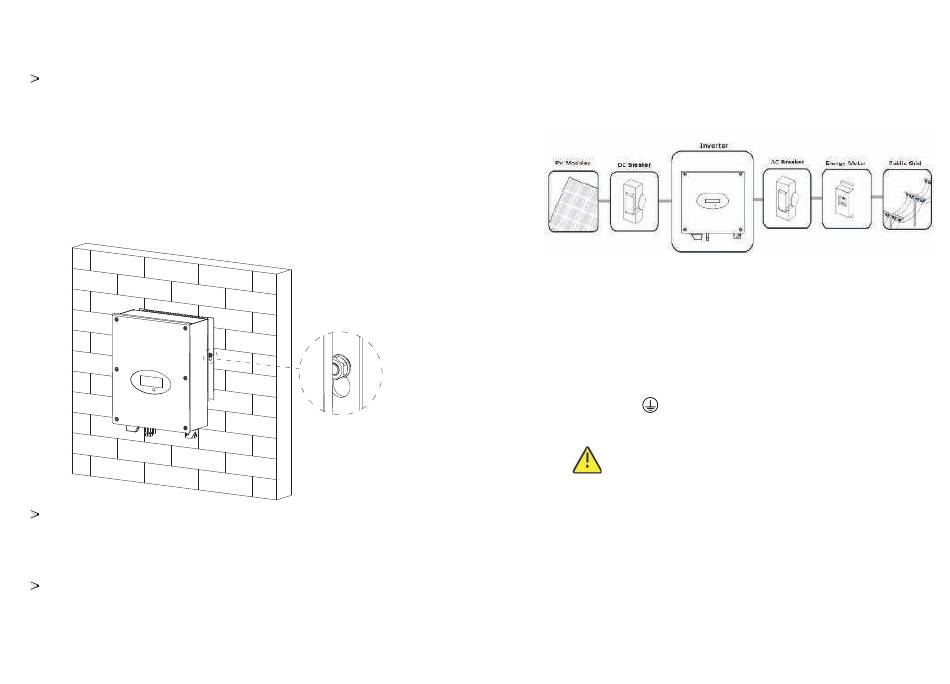

5.3.2. Montage van de omvormer
Als de beugel stevig aan de muur is bevestigd, kunt u overgaan op het
monteren van de omvormer op de beugel. (Zie afbeelding)
1.Houd de omvormer iets hoger dan de beugel. Houd rekening met het
gewicht van de omvormer. Houd de omvormer tijdens het gehele proces in
evenwicht.
2.Hang de omvormer met geschikte haken aan de beugel.
3.Als de omvormer veilig op de beugel is geplaatst, bevestig deze dan aan de
beugel met M6 inbusbouten aan de linker- en rechterzijde om te voorkomen
dat de omvormer weer loskomt van de beugel.
Het verbinden van de tweede aardleiding
Als de installatie dit vereist, kan de aardklem gebruikt worden om een tweede
aardleiding aan te sluiten of als een potentiaalvereffening. Dit voorkomt
kortsluiting als de oorspronkelijke aardleiding het begeeft.
Kabel specificaties
Aardkabel met een maximale diameter van 3.332 mm2
20
5.4 Verbinden schakelaar
Koppel de Growatt op een veilig manier los van het elektriciteitsnet en de
PV generatoren door de DC en AC schakelaar te gebruiken. U dient te voorzien in
een AC stroomonderbreker. Als er een DC schakelaar is meegeleverd met de
Growatt, dient deze gebruikt te worden om de omvormer te bedienen. (Zie
afbeelding)
5.5 Aarding
De Growatt 1000S-3000S series zijn omvormers zonder transformator. Om deze
reden hebben ze geen galvanische afscheiding. Aard de DC circuits van de PV
modules die zijn aangesloten op de omvormer niet. Aard alleen de montagebeugel
van de PV modules. Als u geaarde PV modules verbindt met de omvormer, verschijnt
de foutmelding 'PV ISO Low'.
De omvormer moet verbonden zijn met de AC aardgeleider van het elektriciteitsnet
via de aardklem (PE)
Vanwege het transformatorloze ontwerp mogen de DC
positieve en negatieve polen van de PV opstelling niet
WAARSCHUWING
geaard worden.
5.6 Geschiktheid type netwerk
TN-C net
TN-S net
TN-C-S net
TT net
Geschikt
Geschikt
Geschikt
Geschikt
21
