6 Eerste ingebruikstelling
Aanwijzing
h
De brug op de aansluitklemmen 3 en 4 op de
ketel mag niet worden verwijderd.
Bij het aansluiten van de eBUS-kabel hoeft u
niet op de polen te letten. Het verwisselen van
de beide aansluitingen heeft geen nadelige
invloed op de communicatie.
6
Eerste ingebruikstelling
Uitgangssituatie:
De calorMATIC 392 is correct gemonteerd en op het
elektra aangesloten.
De ketel is ingeschakeld en bedrijfsklaar.
h
Aanwijzing!
Om een optimale regeling door de
calorMATIC 392 te garanderen, moet u op de
stand van de beide draaiknoppen op de ketel
letten:
– Bovenste draaiknop (afvoer-/
boilertemperatuur warm water) op maximum
(rechter aanslag).
– Onderste draaiknop (aanvoertemperatuur
CV-installatie) op de door u gewenste
maximale aanvoertemperatuur.
Het bedieningsconcept van de calorMATIC 392 wordt in
de gebruiksaanwijzing in hfst. 4.3 toegelicht.
6.1
Installatie-assistent
Bij de eerste inbedrijfstelling wordt u door de installatie-
assistent ondersteund. De installatie-
assistent herkent de aangesloten componenten van de
CV-installatie.
Afhankelijk van de configuratie van de CV-installatie zijn
maximaal zes displaypagina's (A1 tot A6) beschikbaar.
Met de installatie-assistent kunnen de belangrijkste
parameters voor de CV-installatie worden ingevoerd.
De installatie-assistent begint met de eerste
displaypagina A1, taalkeuze.
⇒
Selecteer de taal overeenkomstig het
bedieningsconcept (gebruiksaanwijzing hfst. 4.3).
⇒
Draai de linker instelknop één stap met de wijzers
van de klok mee om naar de displaypagina A2 te
gaan.
6

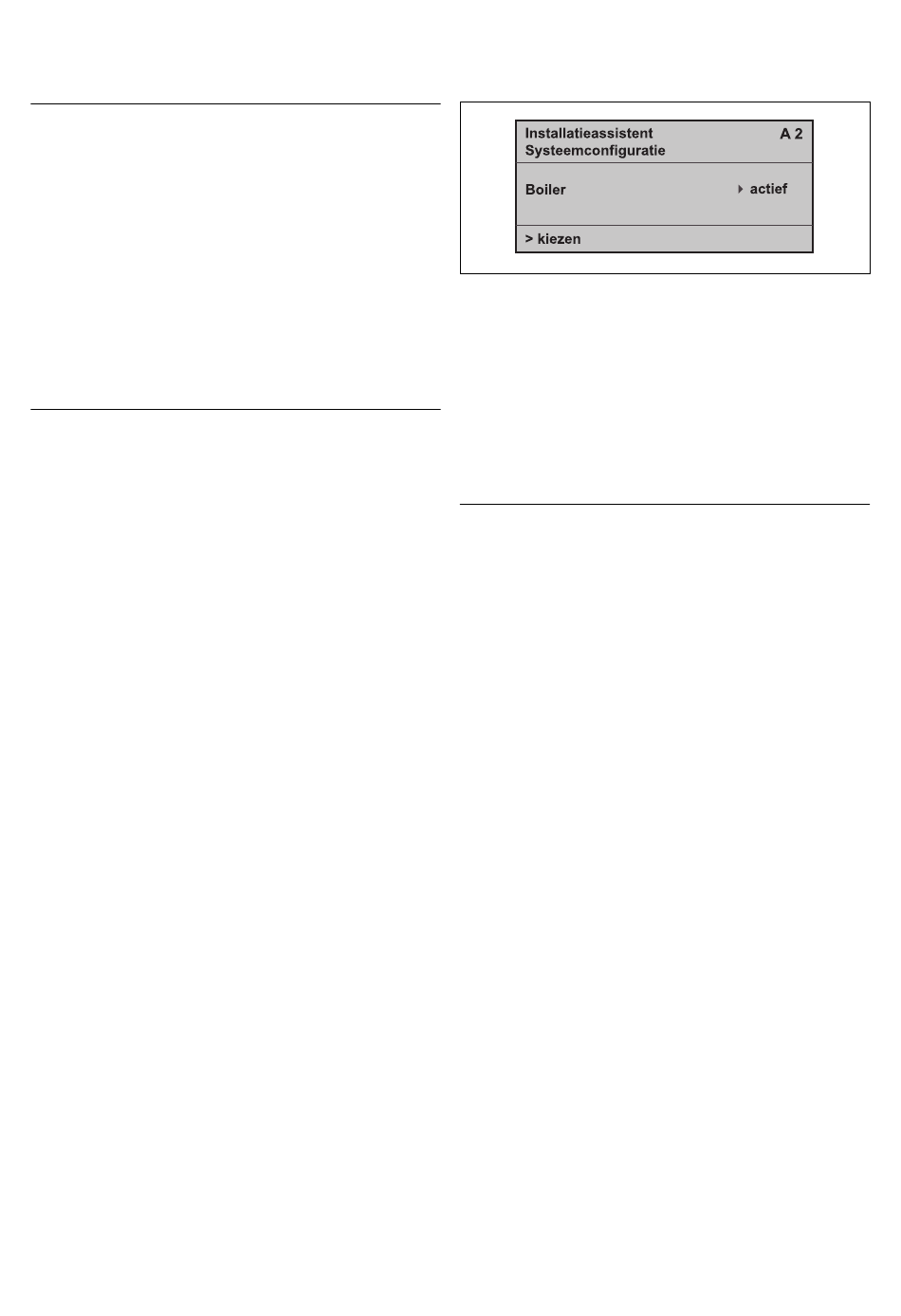

Afb. 6.1 Installatie-assistent displaypagina A2
Op de displaypagina A2 wordt de configuratie van de
CV-installatie weergegeven.
Bij boilers kunt u kiezen tusesn actief en inactief.
Wanneer u de installatie-assistent wilt verlaten:
⇒
Draai de linker instelknop met de klok mee om naar
de displaypagina A6 te gaan.
⇒
Bevestig de beëindiging van de installatie met „Ja".
Aanwijzing!
h
Nadat u de beëindiging van de installatie met
„Ja" heeft bevestigd, bereikt u de
installatie-assistent alleen via het met een code
beveiligde deskundigeniveau.
Na beëindiging van de installatie keert u automatisch
terug naar het vereenvoudigde basisscherm.
6.2
Bedieningsniveau voor de
deskundige
Het bedieningsniveau voor de deskundige dient voor de
weergave en het instellen/wijzigen van specifieke
bedrijfsgegevens. De klokthermostaat kan daardoor
optimaal aan de CV-installatie worden aangepast.
Het niveau voor de installateur omvat de displaypagina's
C1 tot C26 evenals de displaypagina's A1, A2 en A6 van
de hiervoor beschreven installatie-assistent.
De displaypagina's C1 tot C26 verschijnen in de
calorMATIC 392 in dezelfde volgorde als weergegeven in
de tabel 6.1 hieronder.
In de tabel kunt u aflezen, welke parameters u kunt
instellen en wijzigen.
Afhankelijk van de gekozen configuratie in de installatie-
assistent (displaypagina A2) worden ongebruikte
parameters resp. displaypagina's uitgeschakeld.
Instellingen/wijzigingen gebeuren conform het
bedieningsconcept zoals in hfst. 4.3 van de
gebruiksaanwijzing beschreven.
Om van het vereenvoudigde basisscherm naar het
niveau voor de installateur te gaan, gaat u als volgt te
werk:
Installatiehandleiding calorMATIC 392
