Bediening
•
Trek de drukregelaar naar boven. Als u het met de klok mee draait, stijgt de druk. Als u het
tegen de klok in draait, daalt de druk weer.
•
Draai de drukregelaar om de gewenste werkdruk in te stellen. Fixeer de regelaar door deze
naar beneden in te klikken. Draai de regelaar niet verder als u een grote tegendruk ondervindt.
Indien nodig, verander de uittrekhoogte of de positie van de regelaar minimaal.

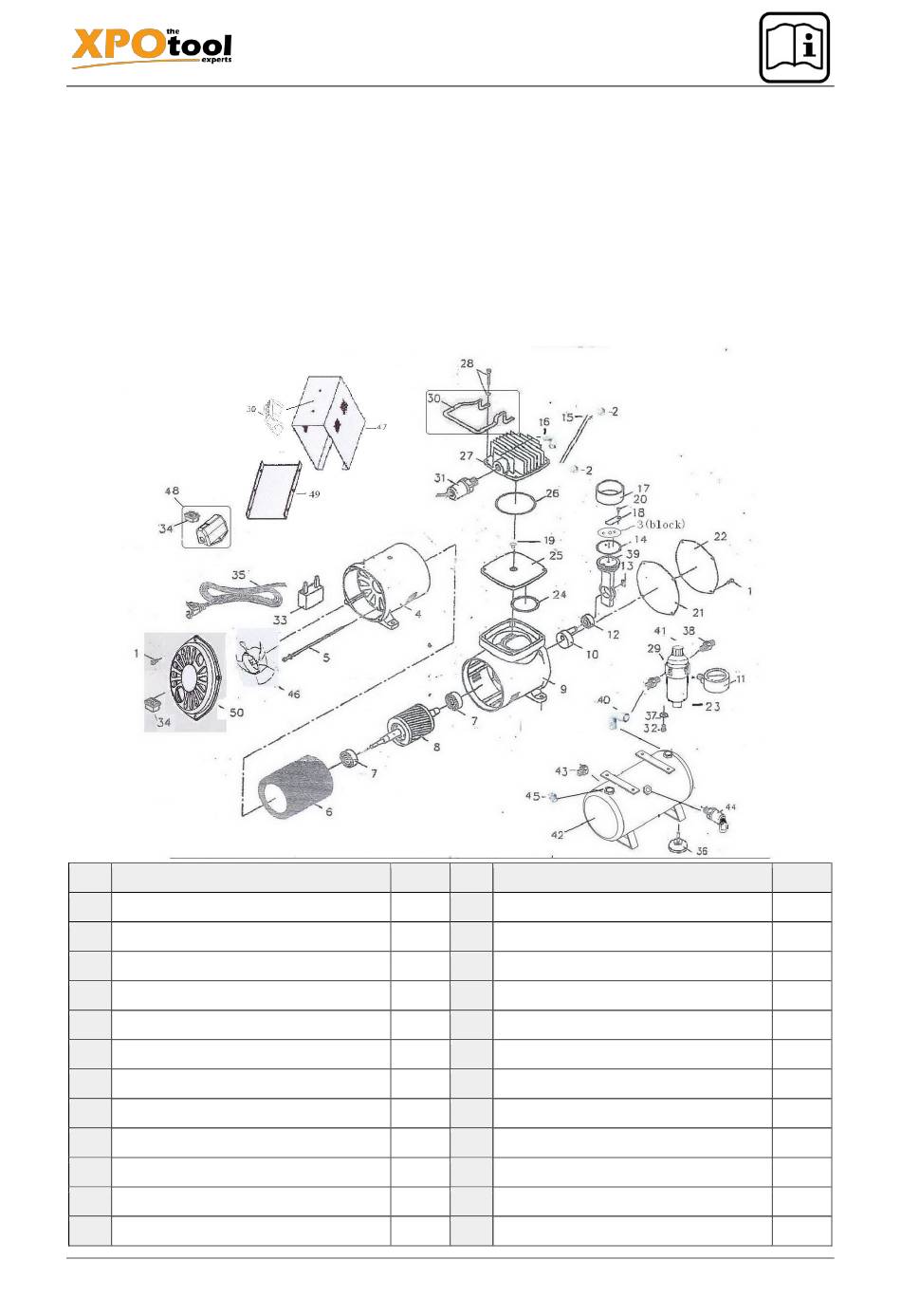

Explosietekening en onderdelenlijst
Nr. Betekening
1
Schroef
2
Slangmoer
3
Blok
4
Achterste romp
5
Schroef
6
Stationaire motor
7
Lager
8
Draaiende motor
9
Voorste romp
10 Tegengewicht
11
Manometer
12
Lager
https://www.XPOtool.com
The Tool Experts
Aant.
Nr. Betekening
8
26 O-ring
2
27 Cilinderkop
1
28 Schroef
1
29 Filterventiel
4
30 Greep
1
31
Drukschakelaar
2
32 Wateraftapventiel
1
33 Condensor
1
34 Inschakelaar
1
35 Kabel
1
36 Rubberen onderlegger
1
37 Inbusmoer
Artikel 34244
Aant.
1
1
4
1
1
1
1
1
1
1
4
1
