4.3
Elektrische aansluiting
Vóór de inbedrijfname moet een expert controleren of de noodzakelijke elektrische beschermende
apparaten aanwezig zijn. Aarding, nulleider, aardlekschakelaars etc. moeten voldoen aan de
regelgeving van de lokale elektriciteitsmaatschappij en hun werking moet door een gekwalificeerde
persoon worden gecontroleerd.
ATTENTIE
De stroomvoorziening ter plaatse moet voldoen aan de plaatselijke wetgeving
met betrekking tot de transversale vlakken en het maximale spanningsverlies. De
spanning die staat vermeldt op de pomp moet corresponderen met de netspanning
De voedingskabel moet worden beschermd met een juist gedimensioneerde trage zekering, die correspondeert
met het nominale vermogen van de pomp.
De inkomende voeding, alsmede de aansluiting van de pomp zelf naar de aansluitklemmen op het
bedieningspaneel moeten in overeenstemming zijn met de motoraansluitschema's en moeten worden
uitgevoerd door een gekwalificeerd persoon.
Alle relevante veiligheidsregels alsmede goede technische gebruiken moeten worden aangehouden.
ATTENTIE
Voor gebruik buitenshuis moeten de volgende voorschriften in acht worden
genomen:
Dompelpompen die in buitenopstelling worden gebruikt moeten zijn uitgevoerd met een voedingskabel met een
lengte van tenminste 10 m. In andere landen kunnen andere regels van toepassing zijn.
In alle installaties moet de stroomvoorziening naar de pomp worden uitgevoerd middels een aardlekschakelaar
(bijv. RCD, ELCB, RCBO enz.) met een aardlekstroom van maximaal 30 mA. Voor installaties die niet
beschikken over een vaste aardlekschakelaar moet de pomp worden aangesloten op een stroomvoorziening
met behulp van een draagbare versie van het apparaat..
Opmerking
Raadpleeg uw elektriciën.
4.3.1
Aansluitschema's
Drie fasen
50 Hz:
MF 334D en D/KS
MF 404D en D/KS
MF 665D en D/KS
MF 804D en D/KS
Piranha 08/09D en D/KS

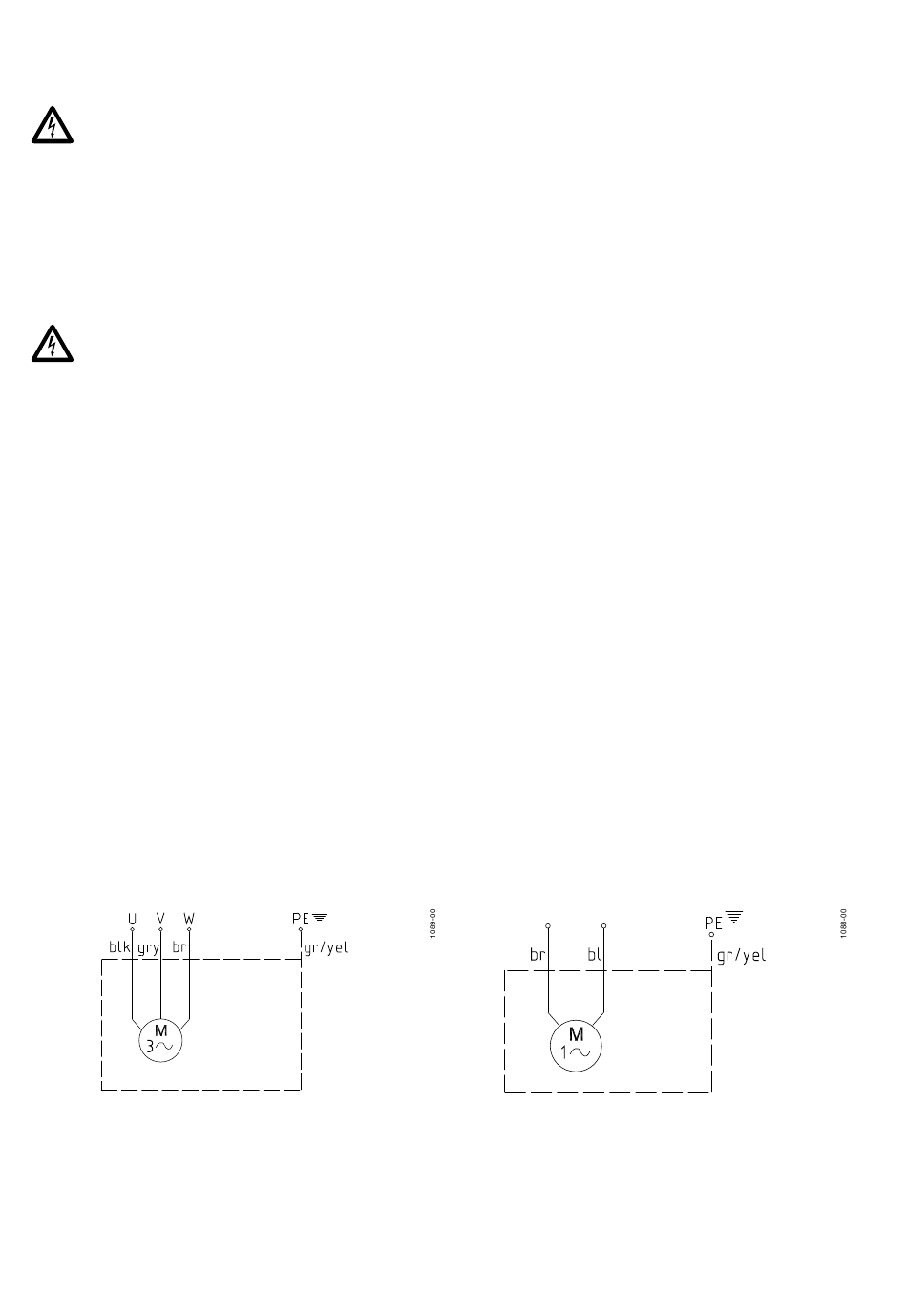

Figuur 3 Aansluitschema drie fasen
LET OP:
U, V, W
PE
gr/yel
blk
6
= Onder stroom
= Aarde
= groen/geel
= zwart
Enkelfase
50 Hz:
MF 154W, W/KS en HW
MF 324W en W/KS
MF 354W en W/KS
MF 504W en W/KS
MF 565W en W/KS
Piranha 08/09W en W/KS
Figuur 4 Aansluitschema enkele fase
bl
=
blauw
br
=
bruin
gry
=
grijs
6006083-02
