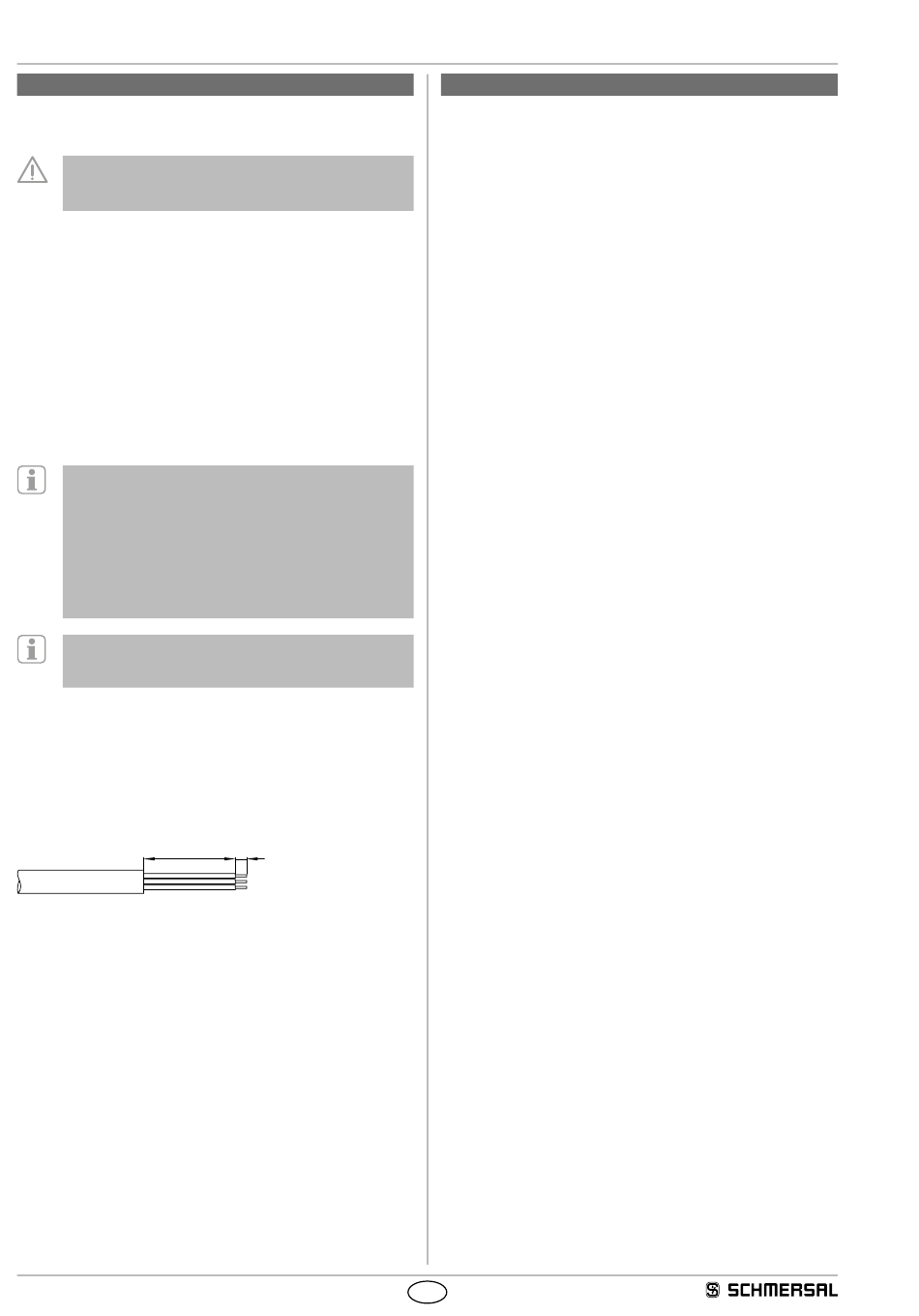

Veiligheidsschakelaar
4.
Elektrische aansluiting
4.1
Algemene opmerkingen betreffende de elektrische
aansluiting
De elektrische aansluiting mag uitsluitend in spanningsloze
toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden.
De spanningstoevoer van de veiligheidsschakelaar moet met
een beveiliging tegen permanente overspanning uitgerust zijn.
Daarom moeten gestabiliseerde PELV units gebruikt worden. De
veiligheidsuitgangen kunnen rechtstreeks in het veiligheidscircuit
van de besturing gebruikt worden. Voor toepassingen tot PL e /
categorie 4 volgens ISO 13849-1 moeten de veiligheidsuitgangen
van de veiligheidsschakelaars op een veiligheidsmodule van dezelfde
categorie aangesloten worden (zie aansluitvoorbeelden). Inductieve
verbruikers (externe relais enz.) moeten via een aangepaste schakeling
ontstoord worden.
Eisen voor de navolgend geschakelde veiligheidsmodule:
• Tweekanalige veiligheidsingang, geschikt voor 2 p-schakelende
halfgeleideruitgangen,
Configuratie veiligheidsbesturing
Bij aansluiting van de veiligheidsschakelcomponent
aan elektronische veiligheidsmodules raden wij
aan, een tijdsvertraging van 100 ms in te stellen. De
veiligheidsingangen van de veiligheidsmodule moeten
een testimpuls van ca.1 ms kunnen maskeren. De
veiligheidsmodule moet niet met een dwarssluitdetectie
uitgerust zijn; een eventueel aanwezige dwarssluitdetectie
moet uitgeschakeld worden.
Meer informatie voor het kiezen van geschikte
veiligheidsmodules vindt u in de Schmersal catalogi of in de
online catalogus: www.schmersal.net
Als de component op relais of niet-veilige besturingscomponenten
aangesloten wordt, is een nieuwe risicoanalyse vereist.
Kabel
De kabelinvoer gebeurt via een metrische wartel M 20. Deze moet
door de gebruiker passend voor de gebruikte kabel gedimensioneerd
worden. De gebruikte kabelwartels moeten over een trekontlasting en
een geschikte IP beschermgraad beschikken.
40
De maximale lengte van de aan te sluiten kabel bedraagt 200 m
(voor ST 2 M12 stekker ongeveer 20 m afhankelijk van de gebruikte
kabeldoorsnede bij een bedrijfsstroom van 0,5 A). De maximum
aansluitdoorsnede bedraagt 1,5 mm² inclusief adereindhulzen. Voor
het aansluiten moet de kabel 40+5 mm gestript en 5 mm uitgedreven
worden. De gemonteerde brug -24V, X1, X2 is inbegrepen in de
levering van ...-1P2P en ...-SD2P.
4
5
NL
5.
Werkprincipes en codering van de bediensleutel
5.1
Werkingsprincipe van de veiligheidsuitgangen:
Het openen van de beschermvoorziening heeft de uitschakeling van de
veiligheidsuitgangen binnen de risicotijd tot gevolg.
5.2
Bediensleutel aanleren / bediensleuteldetectie
Veiligheidsschakelaars met standaardcodering zijn bij levering klaar
voor gebruik.
Individueel gecodeerde veiligheidsschakelaars en bediensleutels
worden volgens de onderstaande procedures op elkaar afgestemd:
1. Veiligheidsschakelaar uitschakelen en opnieuw onder spanning zetten.
2. Bediensleutel in het detectiebereik brengen. De leerprocedure wordt
aan de veiligheidsvergrendeling gesignaleerd, de groene LED is
uitgeschakeld, de rode LED brandt, de gele LED knippert (1 Hz).
3. Na 10 seconden geven korte knipperimpulsen (5 Hz) aan dat de
bedrijfsspanning van de veiligheidsschakelaar uitgeschakeld moet
worden. (Wordt de spanning niet binnen 5 minuten uitgeschakeld,
dan breekt de veiligheidsschakelaar de leerprocedure af en knippert
hij 5 maal rood om een foutieve bediensleutel te signaleren).
4. Zodra de bedrijfsspanning opnieuw ingeschakeld wordt, moet
de bediensleutel opnieuw gedetecteerd worden om de geleerde
bediensleutelcode te activeren. De geactiveerde code wordt op die
manier definitief opgeslagen.
Bij besteloptie -I1 is de uitgevoerde toewijzing van
veiligheidsschakelaar en bediensleutel onomkeerbaar.
Bij besteloptie -I2 kan de procedure voor het aanleren van een nieuwe
bediensleutel onbegrensd herhaald worden. Bij het aanleren van een
nieuwe bediensleutel wordt de op dat ogenblik actieve code ongeldig.
Daarnaast garandeert een vrijgaveblokkering van 10 minuten een
verhoogde beveiliging tegen manipulatie. De groene LED knippert
tot de tijd van de vrijgaveblokkering verstreken is en de nieuwe
bediensleutel gedetecteerd is. In geval van een spanningsonderbreking
tijdens het verstrijken van de tijd, begint de manipulatiebeveiligingstijd
van 10 minuten vanaf nul opnieuw te lopen.
