Montage
• Montage in inbouwdoos conform DIN 49 073.
Draagring niet stucen, behangen of verven.
• Aansluiting: zie schakelvoorbeeld.
Montage
Inbouw-
doos

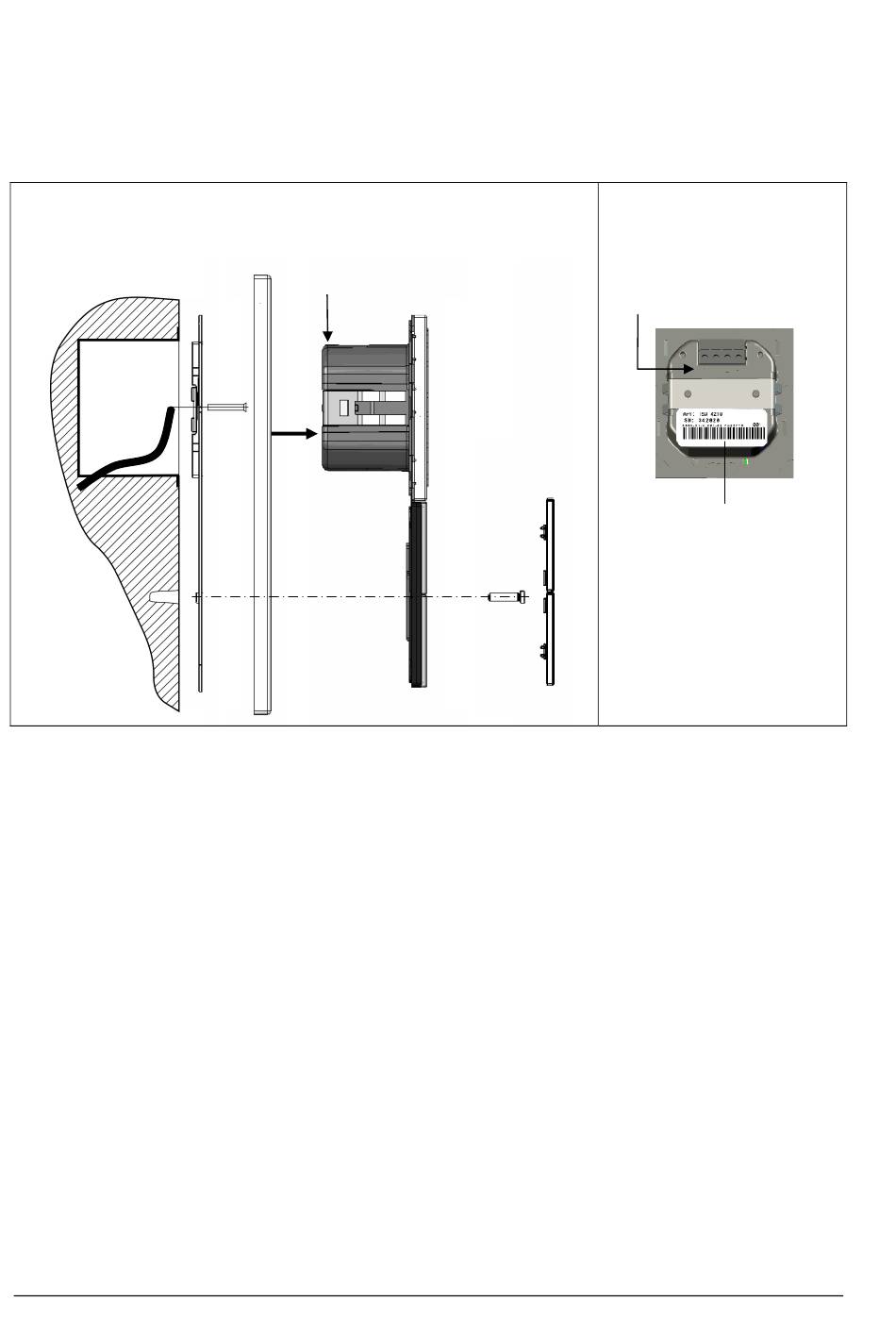

1 draagring, 2 doosschroeven, 3 afdekraam, 4 aansluitklem, 5 elektronicamodule, 6 kunststof schroeven, 7
toetsen
Kabels aansluiten
Kabeltype: telecomkabel J-Y (St) Y met paarsgewijs getwiste aders. De standaard
diameter is 0,6 mm of 0,8 mm.
• Verwijder de opsteekbare aansluitklem (4).
• Sluit de kabels aan op de steekklem conform het opschrift (A B E P) op de achterzijde
van het apparaat.
Monteren
• Bij de montage in slechts één inbouwdoos moeten de kunststof schroeven (6) in de
wand worden verzonken, bijv. met een gat ø 6 x10 mm. U kunt de draagring gebruiken
als sjabloon als sjabloon.
• Bevestig de draagring (1) met de beide meegeleverde doosschroeven (2) op de
inbouwdoos.
• Plaats het afdekraam (3) op de inbouwunit (5) en steek de aansluitklem (4) weer in de
daarvoor bestemde opening.
• Druk de inbouwmodule met afdekraam in de draagring tot deze vastklikt.
• Bevestig de inbouwunit (5) met de beide meegeleverde kunststof schroeven (6) op de
draagring (1). De kunststof schroeven slechts licht aandraaien.
• Klik de toetsen (7) vast volgens de afbeelding in het overzicht op pag. 5.
8
3
1
4
2
5
7
6
Inbouwmodule
(achteraanzicht)
Tekst voor
aansluitklem
Combi-etiket met
serienummer
