2MXM-A9, 3MXM-A9, 4MXM-A9, 5MXM-A9
R32 Split-reeks
4P600463-7G – 2022.09
Totale capaciteitsklasse van de binnenunits die op deze buitenunit kunnen
worden aangesloten:
1
2
Type verloopstuk
1
2
3
4
5
6

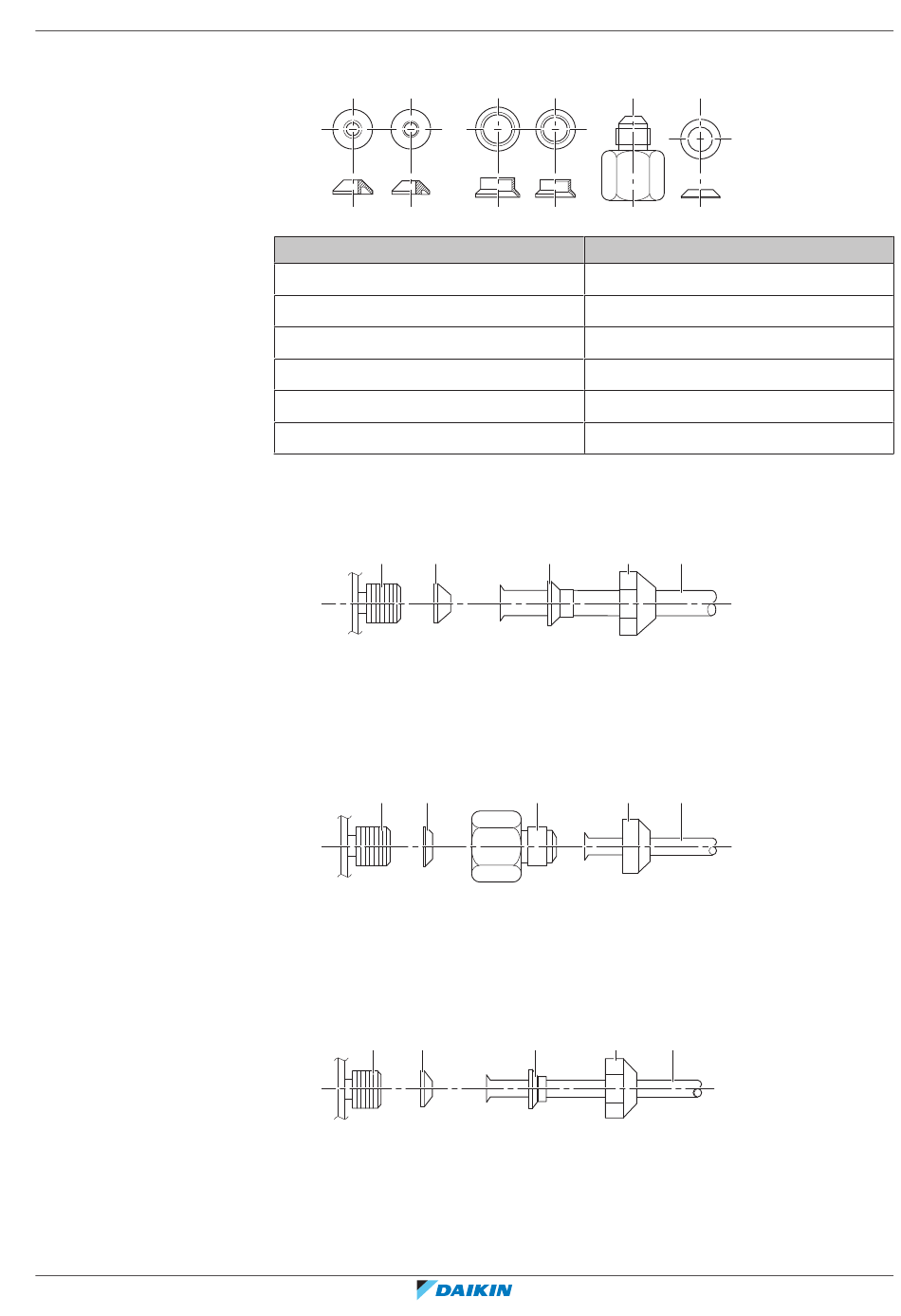

Voorbeelden van aansluiting:
▪
Een leiding van Ø12,7 mm aansluiten op een aansluiting voor een gasleiding van
Ø15,9 mm
a
b
a Aansluitingspoort buitenunit
b Verloopstuk nr. 1
c Verloopstuk nr. 3
d Wartelmoer voor Ø15,9 mm
e Leidingen tussen units
▪
Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een gasleiding van
Ø15,9 mm
a
b
a Aansluitingspoort buitenunit
b Verloopstuk nr. 6
c Verloopstuk nr. 5
d Wartelmoer voor Ø9,5 mm
e Leidingen tussen units
▪
Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een gasleiding van
Ø12,7 mm
a
b
a Aansluitingspoort buitenunit
b Verloopstuk nr. 2
c Verloopstuk nr. 4
d Wartelmoer voor Ø12,7 mm
e Leidingen tussen units
7
Installatie van de leidingen
|
3
4
5
Aansluiting
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø9,5 mm
Ø15,9 mm → Ø9,5 mm
c
d
c
d
c
d
6
e
e
e
Uitgebreide handleiding voor de installateur
41
