Montage
Levering, transport
Opstellen en demonteren
®
UNON 2
Levering UNON 2-26 tot 2-53
Ketel met bedieningsbord wordt als
eenheid verpakt en op een pallet geleverd.
Brander verpakt in een kartonnen doos.
Levering UNON 2-60
Gietijzeren blok op een palet, 1 karton met
de mantel, 1 karton met het schakelbord en
1 karton met de brander.
Leveringsomvang
1
2
4
-
Eenheid:ketel-bedieningsbord
-
Regelbare ketel steunpunten
-
Documentatietas:
− beschrijving van de werking
− gebruiksaanwijzing
− schakelschema's
− lijst van reserveonderdelen
− afstelprotocol
Gereedschap voor de opstelling
1. Regelbare steunpunten
2. Transportlint
3
4
Volgend gereedschap is nodig voor
opstelling en montage:
- steeksleutel SW 13
- steeksleutel SW 16
- steeksleutel SW 19
- inbussleutelSW 3
- inbussleutel SW 4
- pijpsleutel SW 16
- schroevendraaier
- buizentang
- waterpas

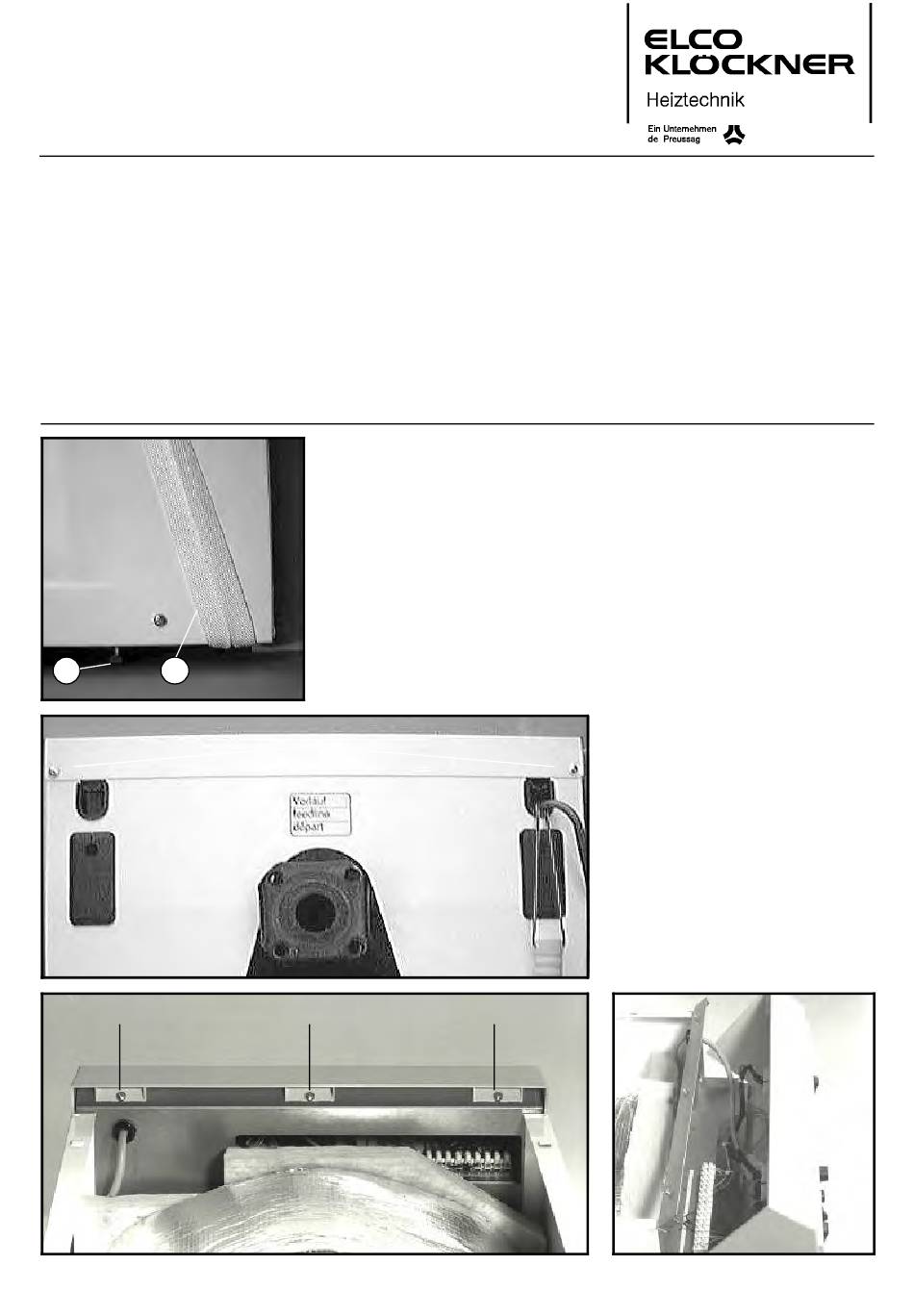

Transport met transportlinten
Opgelet: de ketel is zwaar
• de 2 transportlinten gebruiken om de
ketel van het pallet te heffen
• naar de montageplaats transporteren
Opstellen en installeren
• transportlinten (1) wegnemen
• ketel met lichte stijging naar de
schoorsteen uitlijnen
• daartoe de ketelvoetjes (2) met SW 13
inregelen
Verwijderen van de bovenste afdek-
plaat
• 2 schroeven (3) verwijderen aan de
rugzijde van de ketel
• de afdekplaat naar achter schuiven en
wegnemen
Bedieningsbordafdekking demonteren
• bovenste afdekplaat demonteren
• 3 schroeven (4) op de schakelbord-
drager losmaken
schakelbordafdekking volledig naar voren
klappen
4
13
