Installatie
Gasaansluiting /Elektrische aansluiting
Drukmeetnippel
6

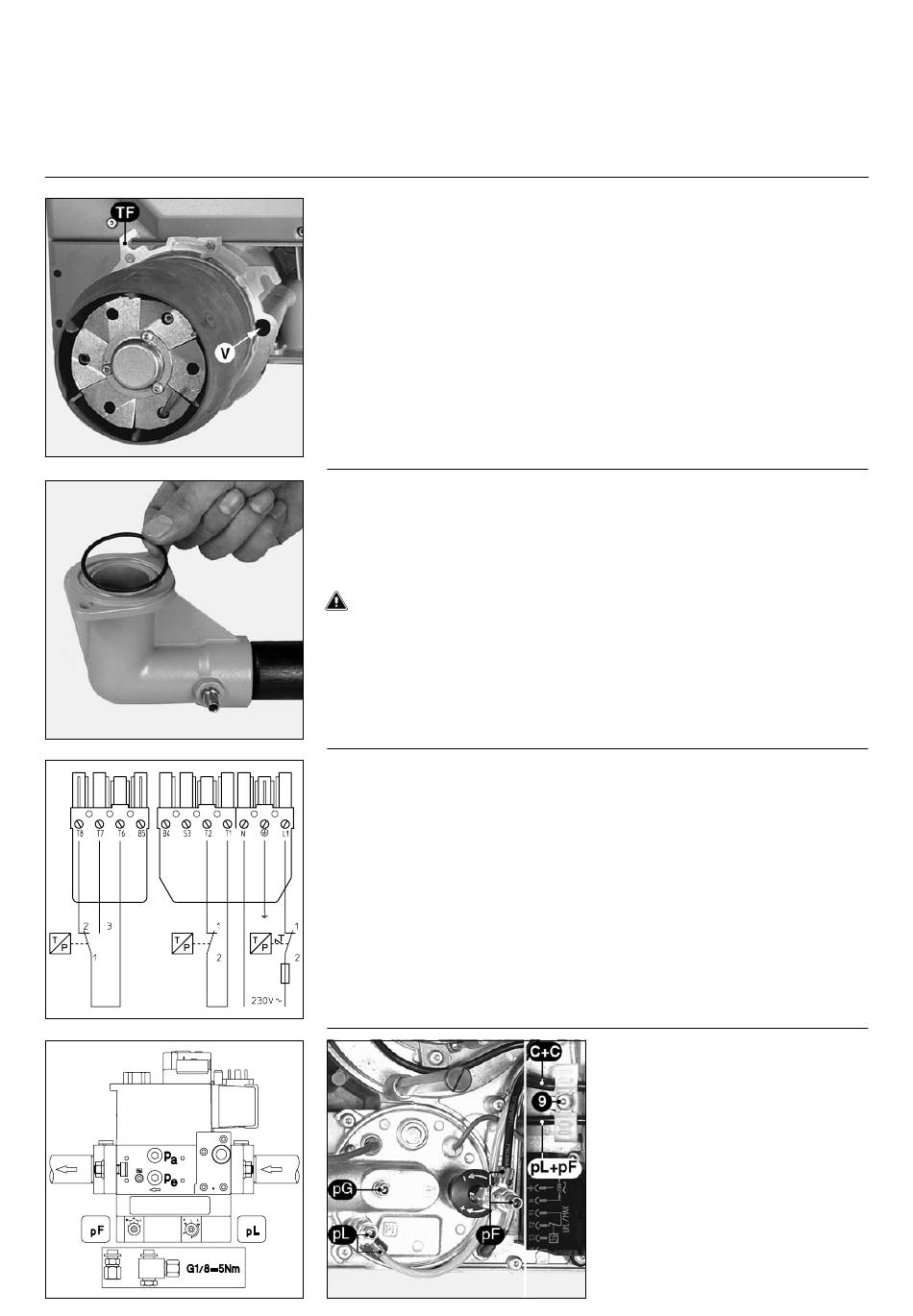

Brander
De brander wordt op de ketel bevestigd met
behulp van de bijgeleverde flens. De aanbevolen
waarde van Ø b voor de te maken opening is in
vette druk aangeduid op het plan. Als Ø a van de
ketel groter is dan Ø max op het plan, een
dekplaat aan de voorkant aanbrengen.
•
De flens en de afdichting ervan op de
ketel monteren
•
De dichtheid controleren
De brander wordt gemonteerd met het
slakkenhuis naar boven.
Hij kan ook met het slakkenhuis naar
onderen worden gemonteerd.
Daartoe: De twee schroeven V verwijderen.
TF over 180° draaien. Opnieuw plaatsen, de
twee schroeven V vastschroeven.
Gasaansluiting
De verbinding tussen het distributienet en
de gasverdeelpijp moet door een technicus
worden uitgevoerd.
De gasverdeelpijp wordt rechts of links
opgesteld met de spoelen in bovenste
verticale stand.
De uitwendige filter voor p100 mbar
moet zo dicht mogelijk bij het ventiel
worden opgesteld op een reine aftakking in
horizontale stand met het deksel in
verticale stand om het onderhoud mogelijk
te maken. Welke andere opstelling dan ook
is niet toegestaan.
De te monteren tussenstukken met
schroefdraad dienen te voldoen aan de van
toepassing zijnde normen (conische
Elektrische aansluiting
De elektrische gegevens, spanning,
frequentie en vermogen, zijn op het
kenplaatje aangegeven. Minimale
doorsnede van de geleiders: 1,5 mm
Bescherming min 6,3 A met
vertraagde actie.
Voor de verbindingen wordt verwezen
naar de elektrische schema's: een
wordt geleverd met de brander en
andere zijn met zeefdruk aangebracht
op de 7P- en 4P-stekker voor de
regelthermostaat.
0009 / 13 007 421B
Een zelfklevende frontplaat wordt
geleverd in het etui met de
documentatie. Die dient op de de kap
te worden geplaatst bij een
temperatuur boven 10°C.
•
het aansluitstuk in de flens brengen
•
de brander bevestigen met behulp van de
bajonetsluiting
•
de drie moeren vastschroeven
Als de generator een toegangsdeur tot de
branderkamer heeft, de ruimte tussen de
brandertunnel en het aansluitstuk opvullen
met hittevast materiaal (niet in de levering
begrepen).
koppelschroefdraad en cilindrische
contraschroefdraad met afdichting verzekerd
door de schroefdraad).
Men dient voldoende ruimte te voorzien om
bij de instelling van de gaspressostaat te
kunnen komen.
•
Daarna de dichtheid controleren
Het handbediende kwartslagventiel (niet
bijgeleverd) dient vóór de uitwendige filter of
het ventiel (met geïntegreerde filter) te
worden gemonteerd, en zo dicht mogelijk
erbij. De leidingen moeten ontlucht worden.
Verbindingen die ter plekke worden
uitgevoerd moeten op dichtheid worden
gecontroleerd met behulp van een
schuimend product dat voor die toepassing
geschikt is. Er mag geen enkel lek
worden vastgesteld.
De verbinding van de gasverdeelpijp
wordt uitgevoerd door voorbekabelde
connectoren.
• De kabels bevestigen met
2
bijgeleverde beugels.
Facultatief:
Uitwendige verbinding:
–
van een alarm tussen S3 en N
–
van (een) urenteller(s) tussen B4 en
N voor het totale aantal
werkingsuren, en tussen B5 en N
voor het totale aantal uren bij
nominaal debiet.
Verbinding van de drukmeetpunten
• Kabelbinder 9 afnemen
• De twee pennen op de twee
beweegbare delen afsnijden om de twee
elektrische kabels C in de ene inkeping
te brengen, en de twee slangen pF en
pL in de andere.
• De kabelbinder op de basisplaat
schroeven (zonder te blokkeren)
• De verbindingen pF en pL realiseren
tussen het ventiel en het
gastoevoerdeksel van de
geïdentificeerde slangen.
• De moeren met de hand vastschroeven
• Kabelbinder 9 blokkeren
• Daarna de dichtheid controleren
