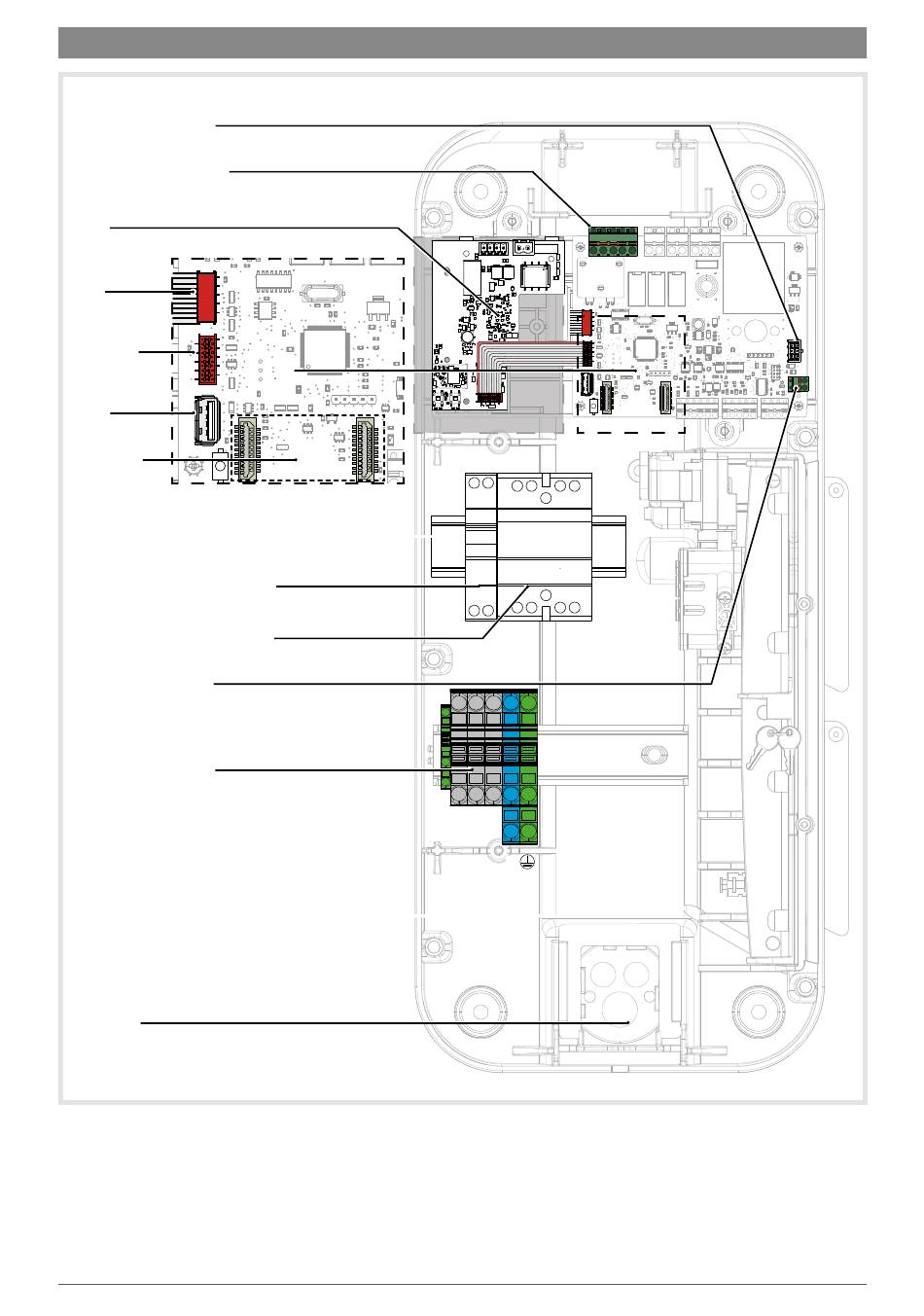

4. Beschrijving van de binnenkant
• Elektrische componenten van de voet
Detectieconnector 6 mA
Klemmenblok dag-/nacht-
ingang (D/N) en Shunt Trip
(ST)
TIC-/
CHP-kaart
(optioneel)
HMI-
connector
(led)
Connector
voor TIC-kaart
USB-
poort
Locatie van
wifimodule
MJT 716
ESC440
Beschermende stroomonderbreker
16A, controllerkaart
40A-magneetschakelaar, T2-/T2S-
contact
Ingangsconnector voor
pulstelling
Driefasig klemmenblok met
aardaansluiting
of
Eenfasig klemmenblok met aardaansluiting
L1 L2 L3
N
Kabelgoot
L1
5
