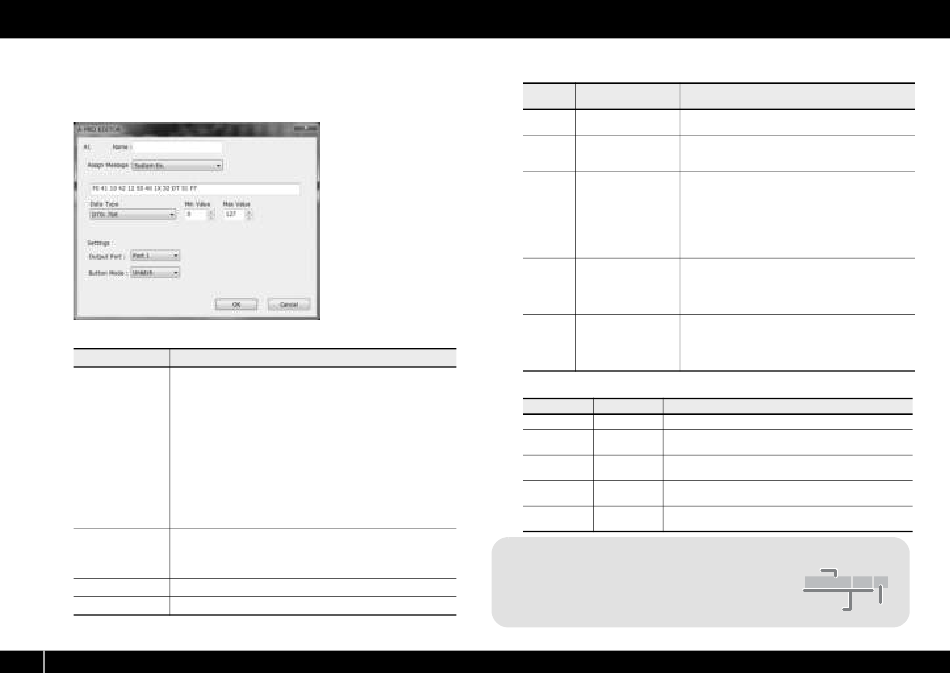

A-PRO Editor gebruiken
System Ex.
Een system exclusive-commando toewijzen (System Ex.).
U kunt tot vierentwintig byte invoeren.
Stel onderstaande parameters in.
Item
U kunt een system exclusive-commando invoeren van maximaal
vierentwintig byte. Voer elke byte in als een hexadecimale waarde
gescheiden door een spatie van 1 byte.
Voor de invoer zijn onderstaande beperkingen van toepassing.
* Het commando moet beginnen met <F0= en eindigen met <F7=.
* U kunt niet meer dan één exclusive-commando invoeren.
Commando-
* U kunt geen andere commando9s dan een exclusive-commando
invoerveld
invoeren.
U kunt variabele gegevens of een controlesom ingeven met behulp van
de speciale tekens zoals beschreven onder <Tabel 1: Speciale tekens
gebruikt in het commando-invoerveld= (p. 38). Als u gebruik maakt van
het speciale teken <DT=, gebruik dan het veld "Data Type" om het
gegevenstype in te geven.
Gebruik het speciale teken <DT= in het commando-invoerveld om het
gegevenstype te specificeren dat op die locatie moet worden ingevoegd.
Data Type
Voor de gegevenstypes die kunnen worden ingesteld, zie <Tabel 2:
Gegevenstypes die u kunt ingeven in het veld "Data Type"= (p. 38).
Min Value
Minimale gegevenswaarde
Max Value
Maximale gegevenswaarde
38
Inhoud
Tabel 1: Speciale tekens gebruikt in het commando-invoerveld
Speciaal
Beschrijving
teken
Locatie voor
DT
gegevensinvoeging
Begin van de
SS
controlesomberekening
Locatie en type
S1/S2
controlesominvoeging
Kanaal (? is een waarde
?n
tussen 0 en 7)
Bloknummer (? is een
?x
waarde tussen 0 en 7)
Tabel 2: Gegevenstypes die u kunt ingeven in het veld "Data Type"
Gegevenstype
Gegevensgrootte
Bestemming van de gespecificeerde Min Value / Max Value
DT0: 7-bit
1 byte
Bepaalt een bereik van 0 tot 127 (0–127)
Bepaalt het bereik van de eerste byte (0–15)
DT1: 4-bit/4-bit
2 byte
* De tweede byte heeft een vaste waarde tussen 0 en 15
DT2: 7-bit/7-bit
Bepaalt het bereik van de MSB (0-127)
2 byte
(MSB/LSB)
* De LSB heeft een vaste waarde tussen 0 en 127
DT3: 7-bit/7-bit
Bepaalt het bereik van de MSB (0-127)
2 byte
(LSB/MSB)
* De LSB heeft een vaste waarde tussen 0 en 127
DT4: 4-bit/
Bepaalt het bereik (0-255) tussen de negatieve richting (Min) en
4 byte
4-bit/4-bit/4-bit
de positieve richting (Max), met een middenwaarde op 8000h.
Voorbeeld invoergegevens
1.
Voer het onderstaande in het commando-
invoerveld in.
F0 41 10 42 12 SS 40 1X 32 DT S1 F7
2.
Selecteer "DT0" in het veld "Data Type". Stel de
Min Value op "0" en de Max Value op "127" in.
Details
De gegevens die in "Data Type" werden gespecificeerd,
worden ingevoegd.
Als u gebruik maakt van de functie controlesomberekening,
gebruik dan dit speciale teken om het punt aan te geven
waar de controlesomberekening moet beginnen.
Als u gebruik maakt van de functie controlesomberekening,
gebruik dan dit speciale teken om het punt aan te geven
waar de controlesomberekening moet worden ingevoegd,
en het type ervan te bepalen.
S1: het meest gebruikelijke type, gebruikt door Roland en
andere fabrikanten.
S2: selecteer dit type als een andere methode dan S1 wordt
toegepast.
Als u een kanaalnummer wilt invoegen in het exclusive-
commando, gebruik dan dit speciale teken om de locatie en
de hoogste vier bits ervan te bepalen (een vaste waarde
tussen 0 en 7). Het huidige kanaal van de A-PRO wordt
ingevoegd in het veld voor het kanaal.
Als u een GS bloknummer wilt invoegen in het exclusive-
commando, gebruik dan dit speciale teken om de locatie en
de hoogste vier bits ervan te bepalen (een vaste waarde
tussen 0 en 7). Het huidige kanaal van de A-PRO wordt in het
bloknummer omgezet en ingevoegd.
Bloknummer
1 byte
F0 41 10 42 12 SS 40 1x 32 DATA SUM F7
Adres
Gegevens
Berekeningsbereik
Controlesom
controlesom
