Instructiehandleiding
D103175X0NL
14. Laat de actuatorstang een slag maken totdat hij de stemstelmoer (item 27) raakt en installeer beide stemconnectorhelften en
de slagindicator (item 23, 24 en 26) met de kolomschroeven (item 25). Installeer de stemconnectorhelften in de juiste richting:
als u in de binnenkant van de helften kijkt, wijzen de vlakke oppervlakken naar beneden en de schuine naar boven.
15. Zet de aanwijzer van de slagindicator (item 26) in lijn met de toepasselijke markering op de trajectschaal.
16. Haal de kolomschroeven (item 25) van de stemconnector aan tot 35 N·m (26 ft·lb).
Opmerking
Bij luchtsluitende werking moeten de luchttoevoerbuizen aangesloten worden op de bovenste actuatorbehuizing op de
luchttoevoeraansluiting (zie afbeelding 20 of 21). (Bij het ombouwen van luchtopenend naar luchtsluitend moeten de buizen
opnieuw worden geplaatst zodat ze naar deze locatie leiden.)
Montage van de FIELDVUE DVC2000 digitale klepcontroller
Dit gedeelte bevat instructies over montage van de FIELDVUE DVC2000 digitale klepcontroller op de GX-regelklep. Raadpleeg voor
gedetailleerde informatie over de bediening en het onderhoud van de DVC2000 de desbetreffende instructiehandleiding.
De FIELDVUE DVC2000 digitale klepcontroller kan rechtstreeks op een interfaceplaat op de jukpoot van de GX-actuator worden
gemonteerd, waardoor er geen montagebeugels nodig zijn (zie afbeelding 1). Interne doorgangen in de actuator leiden de
pneumatische uitgang naar de actuatorbehuizing, waardoor er geen externe luchttoevoerbuizen nodig zijn in de luchtopenende
(veersluitende) constructies. (De GX is ook geschikt voor andere klepstandstellers. Gebruik dan de NAMUR montagepunten aan de
zijkanten van de jukpoten.)

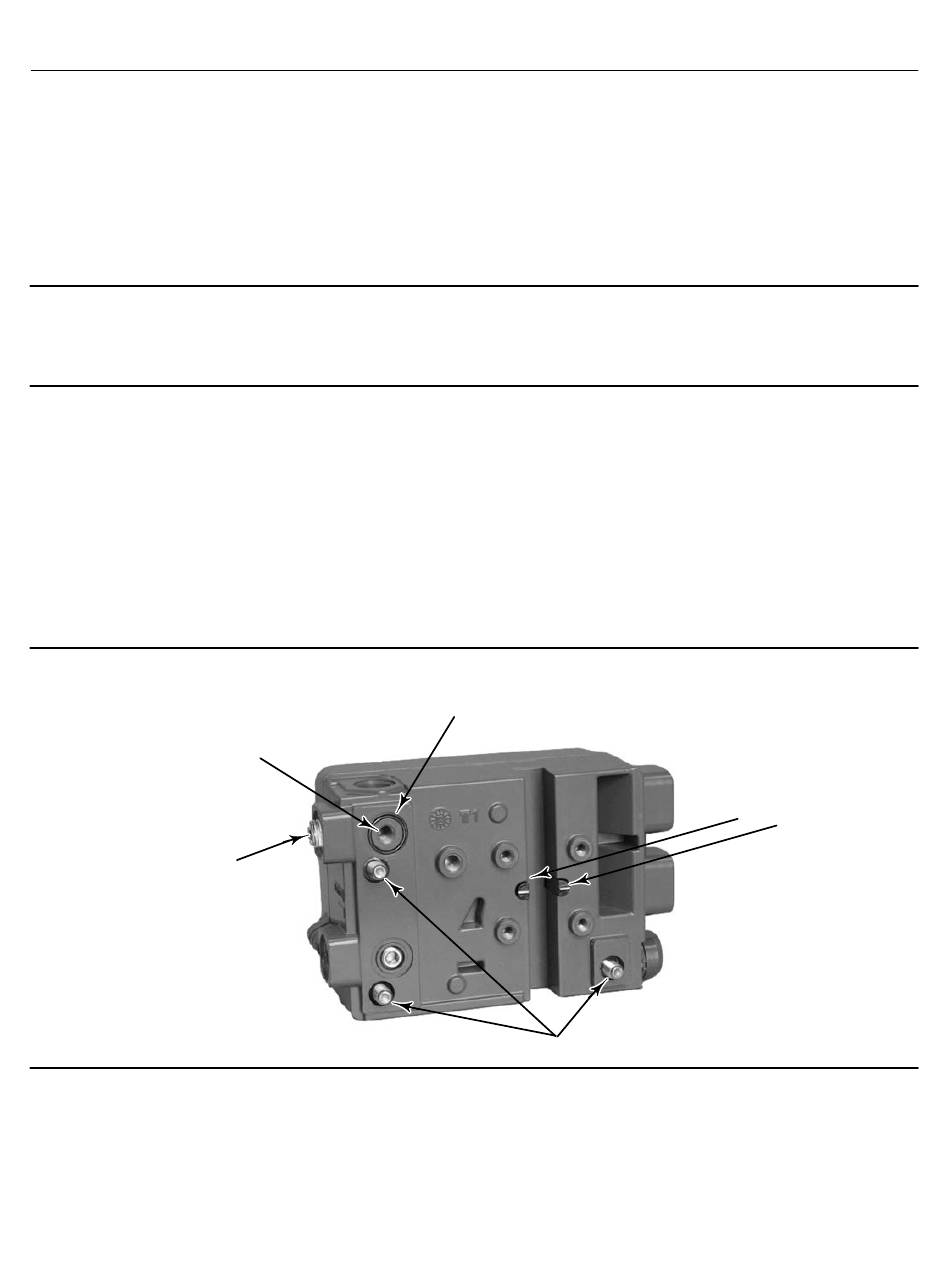

Afbeelding 4. Montagegegevens DVC2000 digitale klepcontroller
B: INTEGRALE PNEUMATISCHE
UITGANGSMONTAGEPOORT (R1/8-PLUG)
A: EXTERNE PNEUMATISCHE
UITGANGSPOORT (1/4 NPT- OF
G1/4-PLUG)
W9019
De DVC2000 is uitgerust met een plaatsbepalingssysteem zonder mechanische verbindingen bij montage op de GX-regelklep. Er
zijn geen onderdelen die contact maken met de controller en de klepstem, wat installatie van de controller vereenvoudigt. Indien
onderhoud vereist is, kan de DVC2000 gemakkelijk van de klep worden verwijderd.
LUCHTOPENEND: INSTALLEER
DE O-RING VÓÓR MONTAGE OP
DE GX-ACTUATOR
M8 MONTAGEBOUTEN
GX-klep en actuator
juli 2018
OPZETTERSTUKKEN
11
