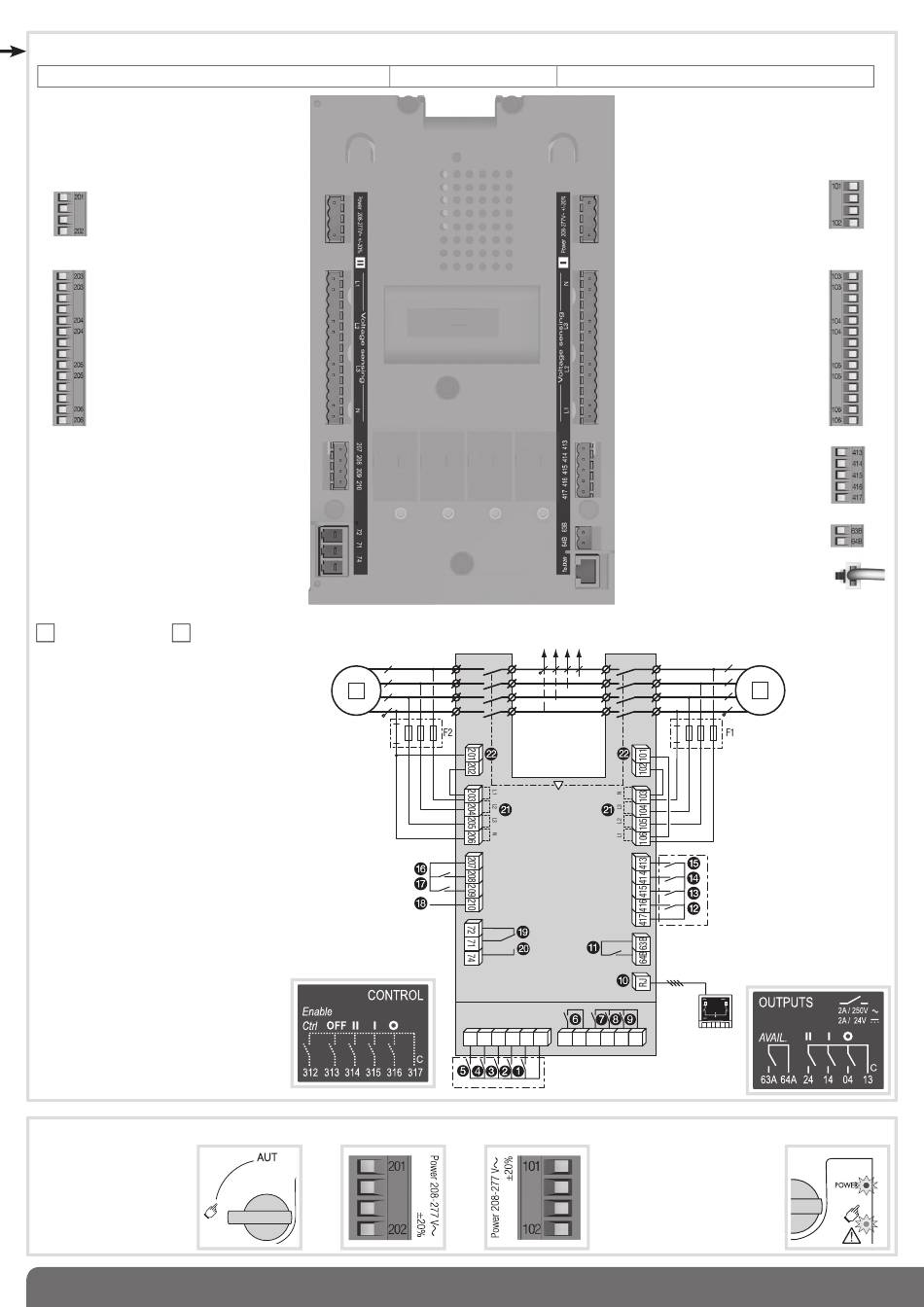

4. Bekabeling van de voeding, de meting en de ingangen/uitgangen (automaat)
Sluit het toestel aan met kabels van 1,5 tot 2,5 mm
Aanbevolen wordt
de set spanningsmeting
208-277 VAC ±20%:
Spanningsmeting
600 VAC (F-F) max.
332 VAC (F-N) max.
starten/ beschikbaar)
stoppen generator
1 Primaire voeding
2 Noodvoeding
Commando positie 0
&
Commando positie 1
é
Commando positie 2
"
Primair commando positie 0
'
Toestemming externe bedieningsopdrachten
(
(Primair in AUTO modus)
Contact beschikbaarheid motor
§
Hulpcontact positie II
è
Hulpcontact positie I
!
Hulpcontact positie 0
ç
Aansluiting voor HZI910
a
Relais beschikbaarheid toestel
z
Ingang blokkering van automatische
e
omschakeling
I/P Manuele overdracht
r
Bypass van de vertraging van de stabilisatie
t
S2: 2AT
Prioriteit voor de belastingstest
y
Test zonder belasting: TOF
u
Test met belasting: TON
i
Niet gebruikt
o
Contact "starten/stoppen generator":
p
indien S1 niet beschikbaar:
het contact NG (71-72) is gesloten
Contact "starten/stoppen
q
generator": indien S1 niet beschikbaar:
het contact NO (71-74) is open
Spanningsmeting
s
Voedingsingangen
d
5. Verifi catie
Controleer, nog steeds
in de manuele modus,
of de bekabeling van
het toestel correct is,
schakel dan de voeding
van het toestel in.
3
2
Voeding II
Voeding II - L
Voeding II - N
50/60 Hz
Bron II
S II - Fase 1
S II - Fase 2
S II - Fase 3
S II - Nulleider
Ingangen
(Vast)
Contact
Voorbeeld: Bekabeling voor een toepassing 400VAC met 3 fasen en nulleider.
2
M3-schroef
Aanhaalkoppel: min.: 0,5 Nm - max.: 0,6 Nm
312 313 314 315 316 317
63A 64A 24 14 04 13
LED "Power" groen: aan.
LED Manueel/Storing
rood (toestel niet
beschikbaar): aan.
Voeding I
Voeding I - L
Voeding I - N
208-277 VAC ±20%:
50/60 Hz
Spanningsmeting
Bron I
S I - Fase 1
S I - Fase 2
S I - Fase 3
600 VAC (F-F) max.
S I - Nulleider
332 VAC (F-N) max.
Ingangen
(Vast)
Sortie
(Toestel beschikbaar)
Aparte interface
RJ45 - naar HZI910
1
HZI910
6LE001128A.e
