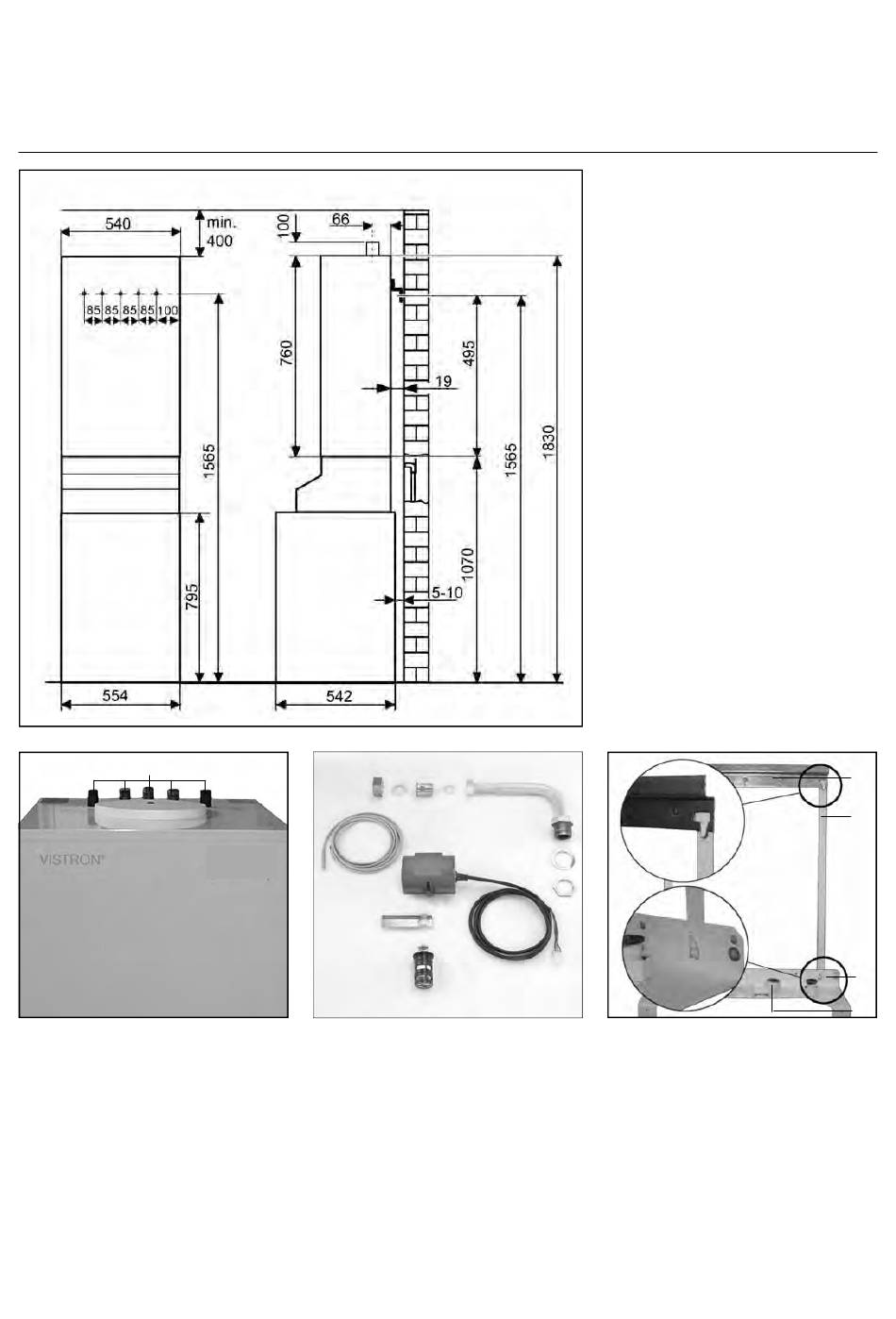

Afmetingen
Voorbereidingen voor de montage van de aansluitset
1
Voorbereiding van de warmwater-
ketel V120RM
•
Bevestig de draadmof (1) aan de
ketel en monteer de I/A-nippel van
de klemringschroef. Als er geen
circulatieleiding wordt aangesloten,
moet de aansluiting aan de boiler
worden afgesloten met een kap
die geschikt is voor drinkwater.
•
De ketel via instelbare voeten op
790 mm plaatsen.
2
3-wegs omschakelklep
De montage van de 3-wegs om-
schakelklep gebeurt volgens de
instructies in de desbetreffende
montagehandleiding.
Die is ingesloten bij de inbouwset van
de 3-wegs omschakelklep.
De montage van de gasgestookte
condensatieketel gebeurt volgens de
instructies in de gebruiksaanwijzing
THISION.
De boiler wordt in het midden onder
de ketel opgesteld.
De volgende aansluitsets zijn
verkrijgbaar als accessoire:
-
Aansluitset THISION - voor
installatie langs de muur
met / zonder boiler
-
Aansluitset THISION - voor
installatie door de muur
met / zonder boiler
Gebruik van de montagehulpstukken
•
Hang de montagehulpstukken (2)
bovenaan in de inhangrails (3)
•
Schroef de inhangrail met
bevestigde montagestukken op de
voorziene montageplaats op de
muur
•
Hang de aansluitconsole (4) onder-
aan in de montagehulpstukken
•
Zet de THISION in de inhangrail
•
Schroef de hydraulische aans-
luitingen (5) tussen de aans-
luitconsole en de THISION vast.
3
2
4
5
