SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0
Gebruikershandleiding
Beschrijving van aansluitingen

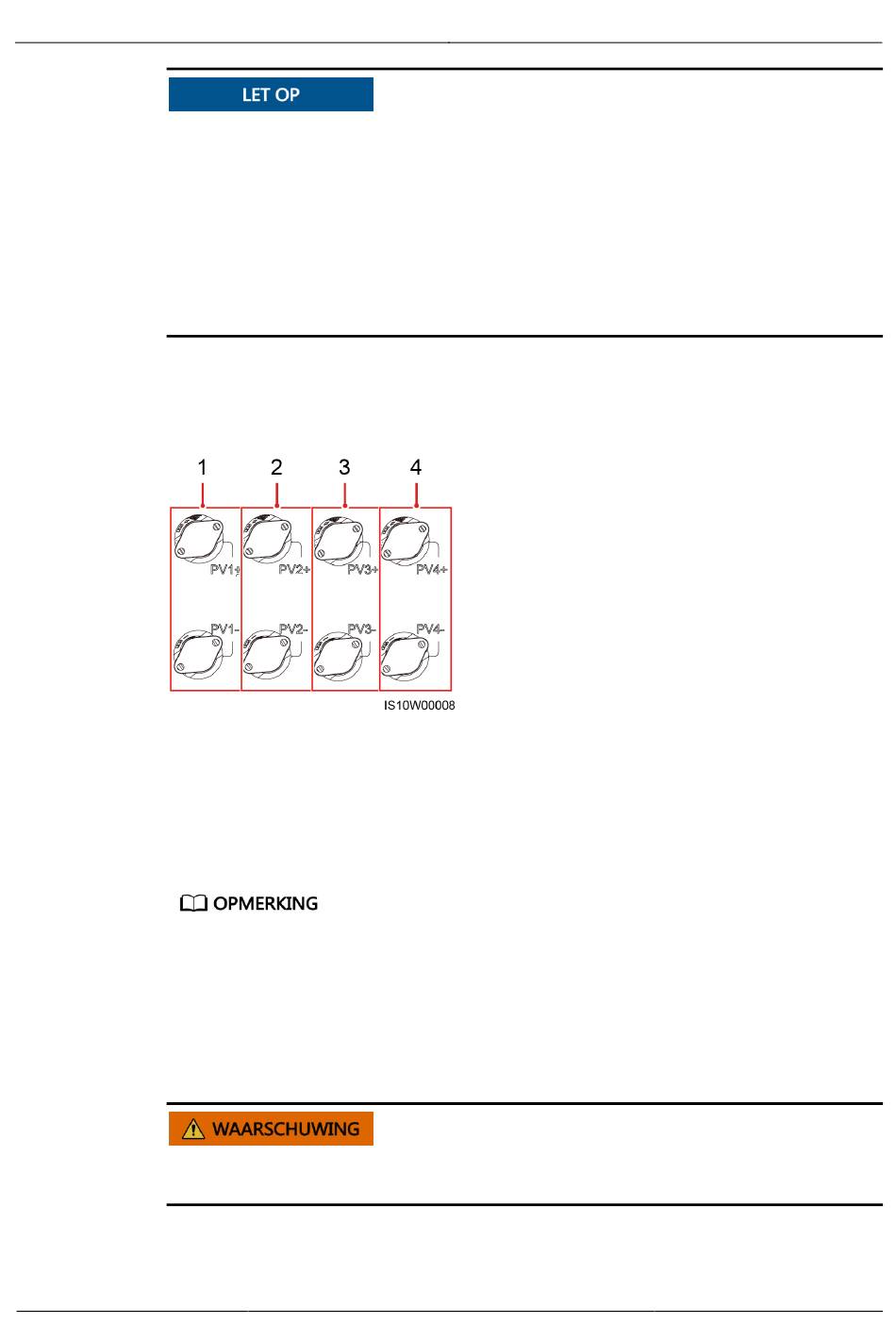

Afbeelding 5-12 Eindapparaten
(1) Aansluitklemmen van DC-ingang 1
(3) Aansluitklemmen van DC-ingang 3
Procedure
Stap 1 Sluit de DC-ingangskabel aan.
Steek de positieve en negatieve connectoren in de overeenkomstige positieve en negatieve
DC-ingangsaansluitingen van de SUN2000, controleer of de DC SWITCH op OFF staat.
Issue 05 (11-12-2019)
Aangezien de uitgang van de PV-reeks verbonden met de SUN2000 niet kan worden
geaard, moet u ervoor zorgen dat de PV-module is geaard.
De PV-reeksen die op hetzelfde MPPT-circuit worden aangesloten, moeten PV-modules
van hetzelfde model en dezelfde hoeveelheid bevatten.
Tijdens de installatie van PV-reeksen en de SUN2000 kunnen de positieve of negatieve
aansluitingen van PV-reeksen kortsluiting maken met de aarde als voedingskabels niet
juist zijn geï nstalleerd of gelegd. Als de SUN2000 in werking is, kan er kortsluiting
optreden in het AC- of DC-circuit en kan het apparaat beschadigd raken. De veroorzaakte
apparaatschade wordt niet gedekt door enige garantie.
Het wordt aanbevolen hetzelfde aantal PV-modules aan te sluiten op PV1 en PV2, en hetzelfde aantal
PV-modules aan te sluiten op PV3 en PV4.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische aansluitingen
(2) Aansluitklemmen van DC-ingang 2
(4) Aansluitklemmen van DC-ingang 4
