2.2. Aansluitingen tot stand brengen

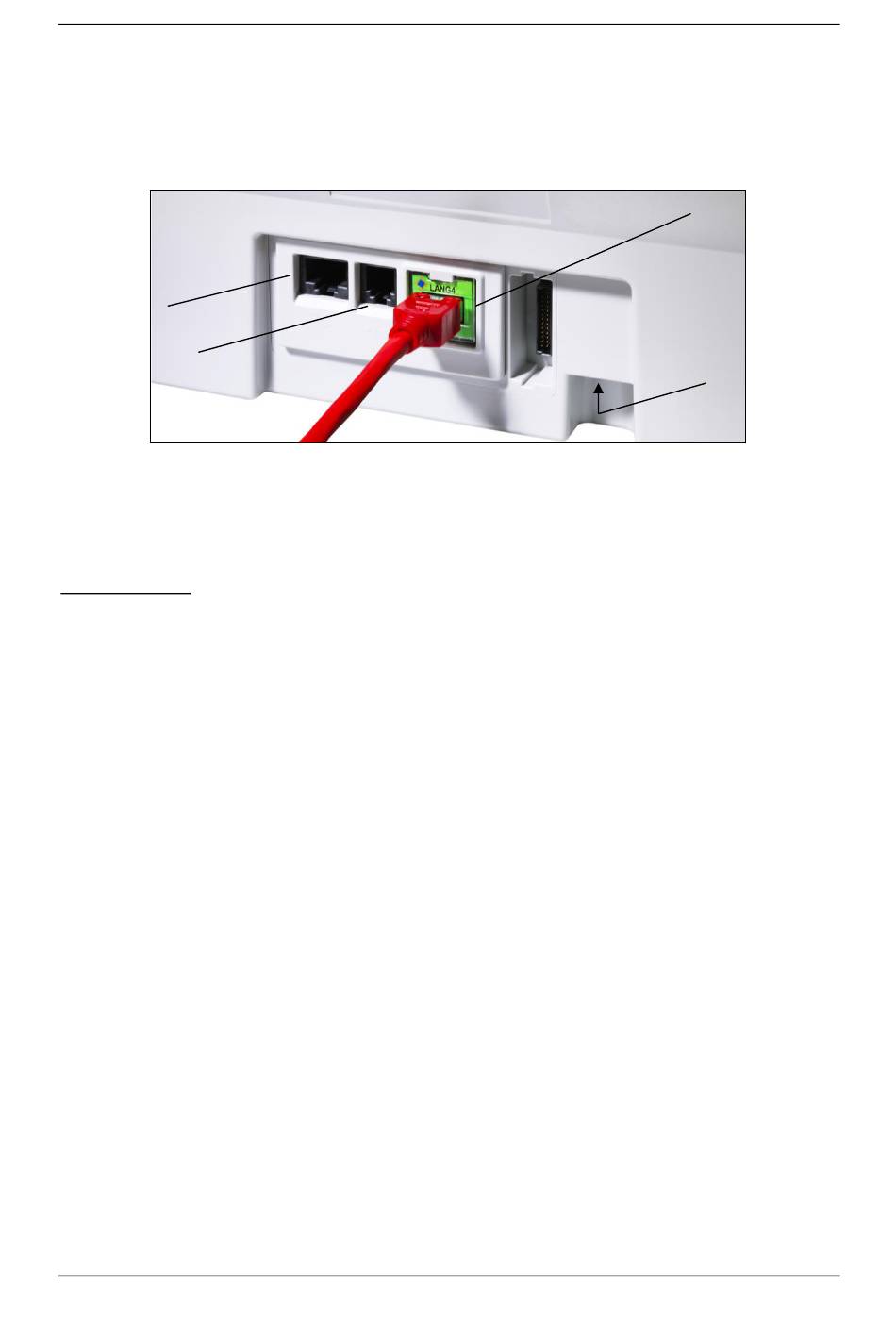

De volgende figuur laat de positie zien van de aansluitpunten en de aansluiting van de
stekkervoedingseenheid aan de achterkant van het apparaat (aansluitvak) van het Matrix
frankeersysteem:
Seriële aansluiting
(RS232 – PC)
Weegschaalaansluiting
2.2.1. Communicatieaansluiting tot stand brengen (communicatiemodule)
Afhankelijk van de te gebruiken communicatiemodule is de aansluiting van de kabel verschillend.
Ethernet (groen): Verbind de netwerkkabel (RJ45) met deze bus. Verbind de netwerkkabel met uw
netwerk.
2.2.2. Aansluiten van de weegschaal (optie)
Verbind
de
weegschaalkabel
gebruikershandleiding van de weegschaal.
met
de
weegschaalaansluiting.
Frama Matrix F12
Communicatiemodule
Aansluitpunt
stroomkabel
Kijk
zo
nodig
in
de
13
