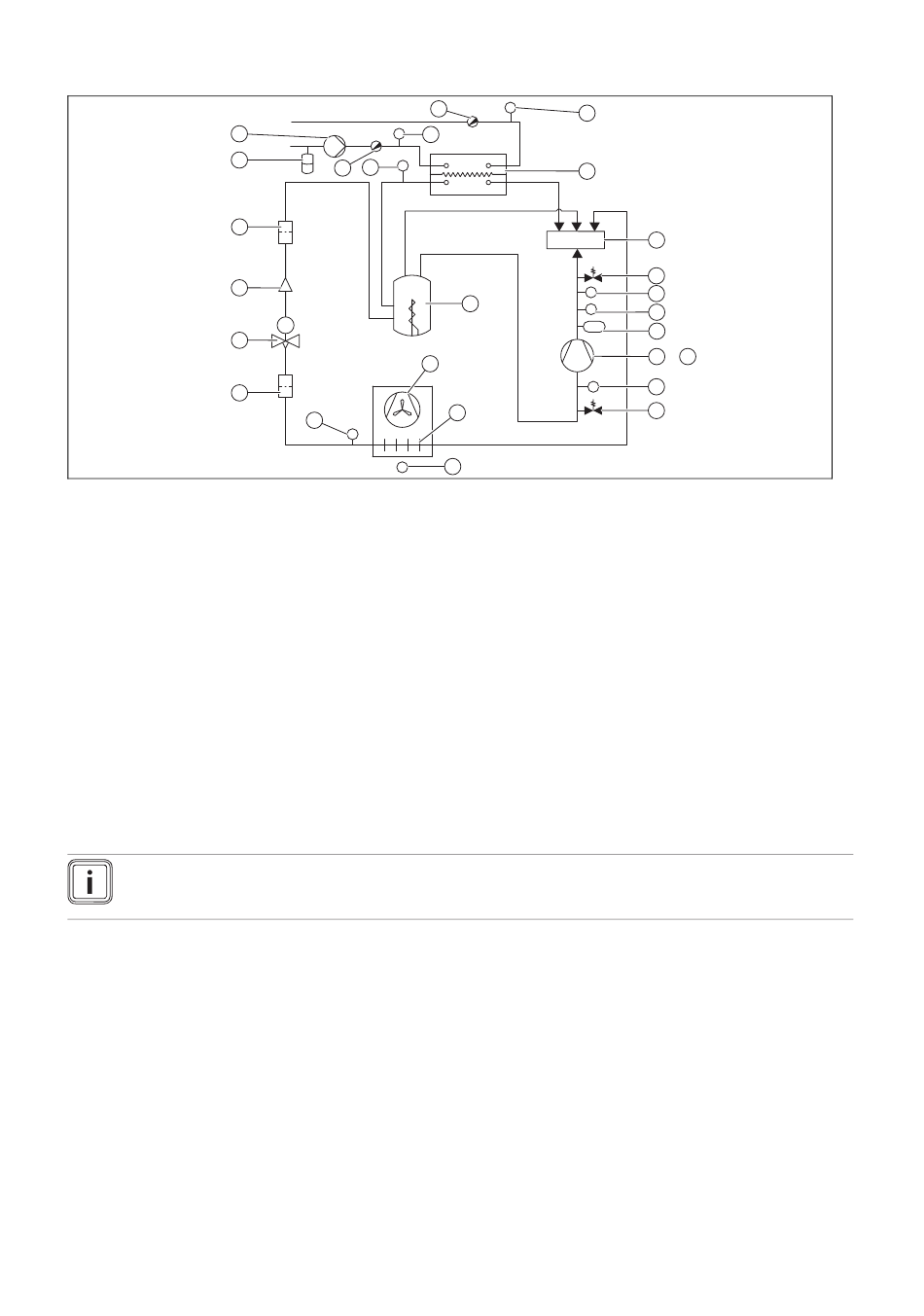

Warmtepompschema (Genia Air 8/2)
3
4
19
26
21
24
1
Temperatuursensor CV-circuit aanvoer
2
Temperatuursensor CV-circuit retour
3
Hoogefficiënte pomp met doorstromingssensor
4
Expansievat
5
Aftapklep
6
Ontluchtingsklep
7
Ventilator
8
Temperatuursensor luchtinlaat
9
Lamellenbuiswarmtewisselaar
10
Temperatuursensor lamellenbuiswarmtewisselaar
11
Vierwegklep
12
Plaatwarmtewisselaar
13
Temperatuursensor achter de plaatwarmtewisselaar
C
Instelparameters van de warmtepomp
Aanwijzing
Als reparaties aan de elektronica van de warmtepomp uitgevoerd worden (vervangen van de printplaat), dan moet
u de parameters opnieuw instellen.
0020218083_01 Genia Air Installatiehandleiding
6
2
TI
-
13
5
TI
-
TCE
7
10
TI
-
8
TI
-
TI
1
-
12
TI
-
25
PT
-
PZHH
-
TI
-
9
14
Onderhoudskraan hogedrukbereik koudemiddelcir-
cuit
15
Hogedrukpressostaat in het koudemiddelcircuit
16
Hogedruksensor in het koudemiddelcircuit
17
Temperatuursensor compressoruitgang
18
Rolzuigercompressor
19
Filter
20
Vloeistofafscheider
21
Elektronisch expansieventiel
22
Temperatuursensor compressoringang
23
Onderhoudskraan lagedrukbereik koudemiddelcircuit
24
Filter
25
Gasbuffer
26
Doorstromingsbegrenzer (koelwerking)
