Trigger / Jekyll - Supplement gebruikershandleiding
Dropout
6 Nm
Loctite 242 (blue)
small end
Onderhoud
De conditie van de lagers, zwenkassen
en vulbussen moeten regelmatig gecon-
troleerd worden. Deze delen vallen
onder de normale slijtage delen en
dienen vervangen te worden wanneer
ze versleten zijn.
De frequentie van onderhoud moet
gebaseerd zijn hoe vaak en waar u
fietst. Tekenen van slijtage zijn: over-
matige speling, zichtbare slijtage,
gecorrodeerde lagers.
Wanneer u gebreken ontdekt, dient u de
delen te vervangen. Ga pas weer rijden
wanneer alle delen vervangen zijn. Dit
kan onnodige slijtage aan andere delen
voorkomen.
Zie de kitlijst verder in deze handleiding
voor de benodigde onderdelen.
134942 Rev 1.
KP169/
Belangrijke informatie

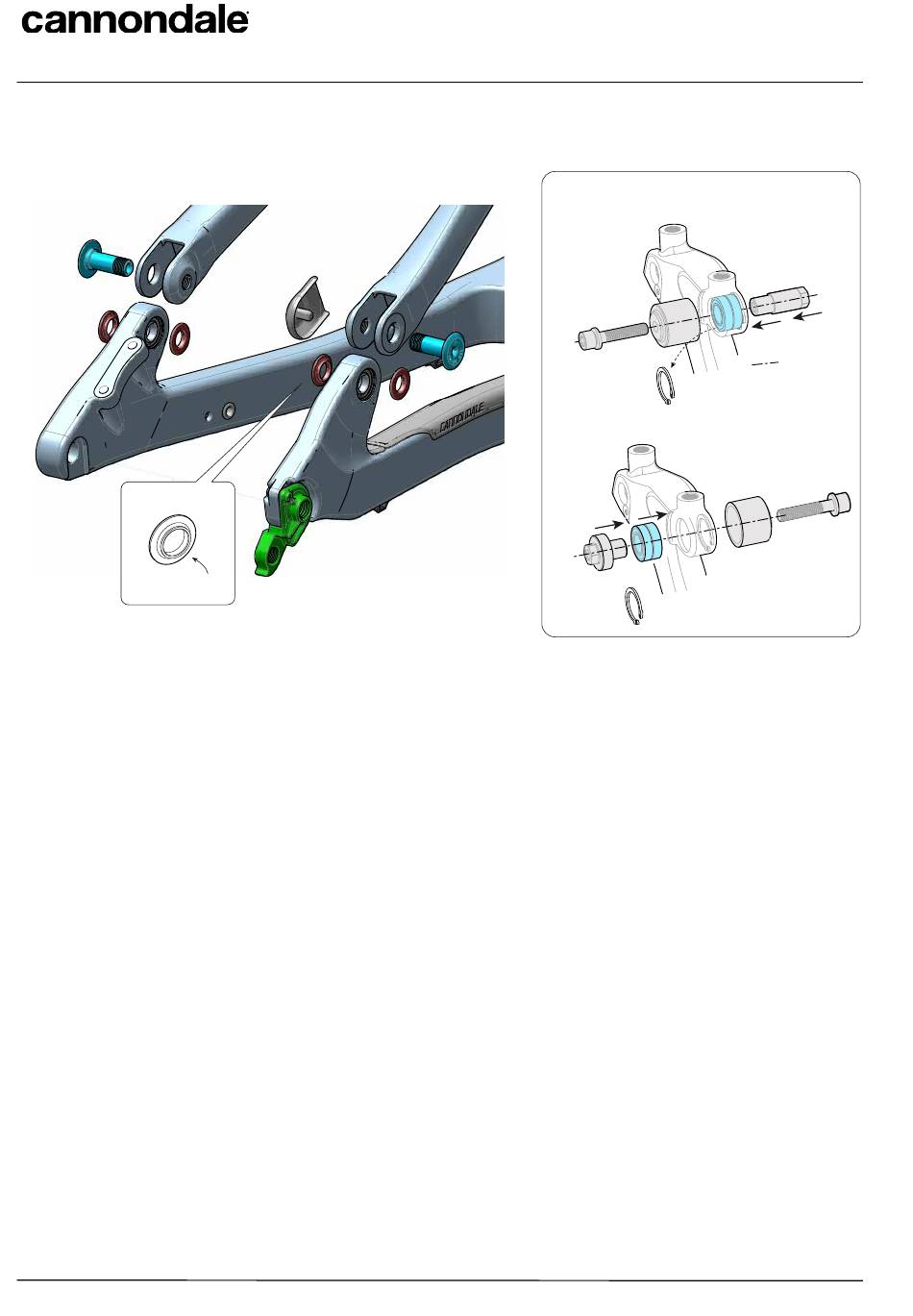

Voor het assembleren is een speciale
servicetool KP169/ nodig. De onder-
delen van deze tool zijn hierboven
gearceerd aangegeven.
Zorg bij het bevestigen van de staande
achtervorken aan de dropout ervoor
dat de spacer met de uitstekende rand
binnenin de dropoutlager valt. De vlakke
zijde van de vulring moet naar buiten
zijn gericht zoals weergegeven.
Bij het vastzetten van de assen, dient
de 5mm inbussleutel volledig in de
as te worden aangebracht om schade
te voorkomen bij het aandraaien.
Gebruik altijd een momentsleutel bij
het vastzetten op het gespecificeerde
aanhaalmoment.
